割草机的一键闷草联动机构的制作方法

本实用新型涉及园林绿化机械技术领域，特别是一种割草机的一键闷草联动机构。

背景技术：

割草机在城市绿化和园林设计中被广泛使用，使用较多的是对草坪的修剪，它一般包括五个部分：发动机、行走机构、刀片、扶手和控制部分。其大致的工作原理是：在发动机的输出轴上装有刀片，刀片被发动机带动后高速旋转，对草坪进行修剪。在割草机上设置有闷草装置又叫碎草装置，碎草装置将割断的草进行碎化。

目前割草机的闷草机构主要有两种，一种是通过在排草口增加单独零件将排草口堵住，用户需要闷草功能时，先取出闷草塞附件，然后装入机器风道内，该方案的缺点是使用不方便，且附件不易储存，易丢失，比如专利号是CN202697267U，专利名称是一种割草机的碎草装置，需要手工拆卸端盖来打开或封闭出草口；另一种方式为集成闷草系统，例如专利号是CN201509433U，专利名称是草坪割草机侧排草、碎草和集草机构的快速转换装置，以及专利号是CN203646073U，专利名称是一种割草机后排草门翻转机构，都需要通过一系列的传动将闷草功能集成在整机上，缺点是成本较高、结构复杂并且由于结构上的功能需求导致闷草通道不畅，碎草效果不好并容易堵塞。

技术实现要素：

本实用新型的一个目的是解决至少上述问题，并提供至少后面将说明的优点。

本实用新型还有一个目的是提供一种割草机的一键闷草联动机构，采用杠杆原理，通过推钮的小行程拨动，实现闷草板大行程的移动，最终通过闷草板对整机出草口的堵与不堵，来实现整机的闷草与否，解决了割草机闷草与出草功能切换不便的技术问题。

为了实现根据本实用新型的这些目的和其它优点，提供了一种割草机的一键闷草联动机构，包括：

机壳、设置在机壳内的旋转刀片和驱动旋转刀片的电机，所述机壳后端开设有与碎草室连通的出草口，所述出草口处滑动设置有一闷草板，所述闷草板上设置有一联动机构，所述联动机构控制所述闷草板打开或封闭所述出草口。

优选的，所述出草口底部外侧的机壳上横向设置有一导轨，所述闷草板滑动设置在所 述导轨上。

优选的，所述导轨长度不小于所述出草口宽度的2倍，所述出草口位于所述导轨的第一端，所述闷草板底部设置有若干个滑块，所述滑块滑动设置在所述导轨的导槽内。

优选的，所述导轨上方设置有一限位框架，所述框架位于所述出草口的外围，所述闷草板活动在所述框架内，所述闷草板的面不小于所述出草口的面。

优选的，所述联动机构包括：转轴、连杆及连接销。

优选的，所述转轴横向固定在所述导轨上方的机壳上，所述连杆上部设置有第一轴孔，所述连杆通过所述第一轴孔转动设置在所述转轴上，所述连杆上端距所述第一轴孔的距离小于连杆下端距所述第一轴孔的距离，所述连杆的下端设置有第二轴孔，且所述第二轴孔为腰形孔，所述连接销固定在所述闷草板底部一侧，所述第二轴孔套设在所述连接销上

优选的，所述机壳上端设置有一滑槽，所述滑槽的长度方向与所述导轨的长度方向平行，所述连杆的上端铰接有一推钮，所述推钮滑动设置在所述滑槽中。

优选的，所述滑槽上设置有打开和关闭挡位，所述打开和关闭挡位位置处的所述滑槽上设置有用于将所述推钮位置锁定的锁扣部。

优选的，所述推钮移动到所述滑槽第一端时，所述闷草板移动到所述导轨的第二端，所述出草口敞开；所述推钮移动到所述滑槽第二端时，所述闷草板移动到所述导轨的第一端，所述闷草板封闭在所述出草口上。

优选的，所述闷草板一侧壁上设置有软性密封层，所述闷草板封闭在所述出草口上时，所述密封层贴合在所述导轨第一端上方的框架侧壁上。

本实用新型至少包括以下有益效果：

1、本实用新型的闷草联动机构通过小行程的操作推钮，依靠杠杆原理的联动机构来实现闷草板大行程的移动，控制闷草板将割草机的出草口堵住与否，实现闷草功能，整个操作机构简单可靠；

2、可实现一键闷草功能，结构简单，成本较低，使用方便，无附件丢失风险。

本实用新型的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本实用新型的研究和实践而为本领域的技术人员所理解。

附图说明

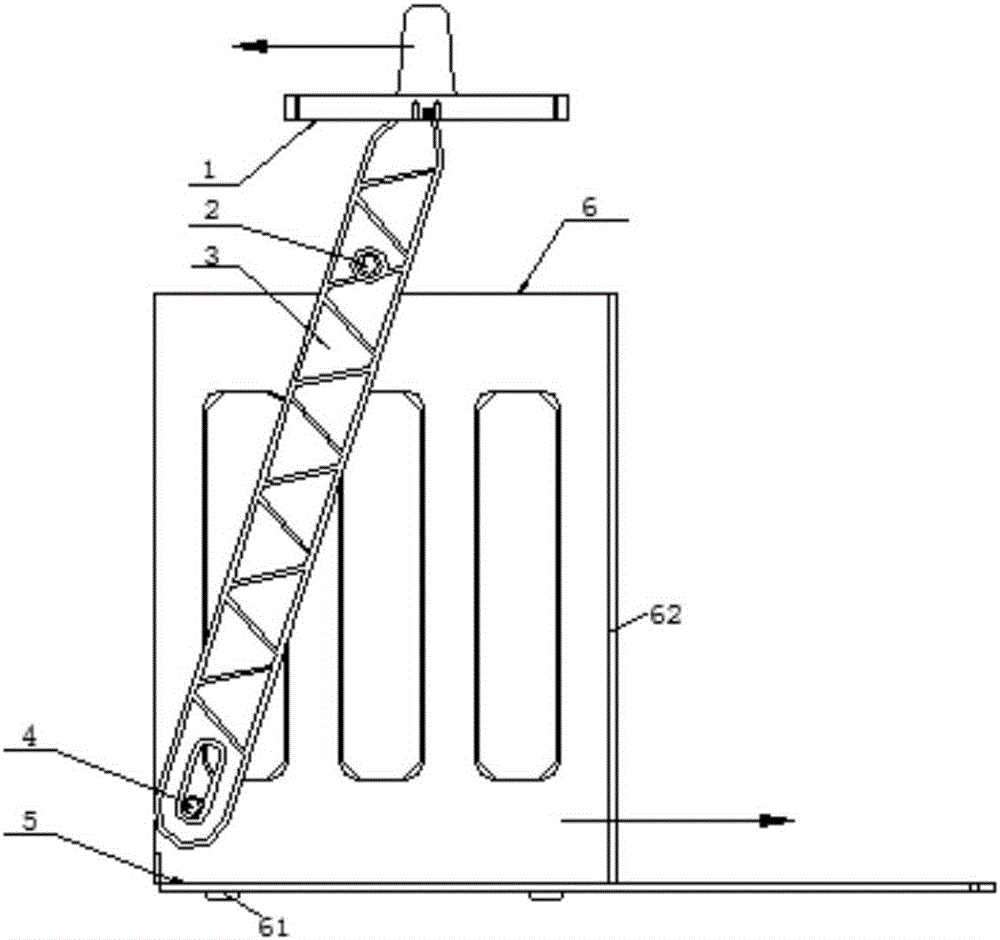

图1是割草机处于闷草状态下联动机构的结构示意图；

图2是割草机出草状态下联动机构的结构示意图；

图3是割草机处于闷草状态下割草机的结构示意图；

图4为割草机处于出草状态下割草机的结构示意图。

具体实施方式

下面结合附图对本实用新型做进一步的详细说明，以令本领域技术人员参照说明书文字能够据以实施。

如图1-4所示，本实用新型提供一种割草机的一键闷草联动机构，包括：机壳100、设置在机壳内的旋转刀片和驱动旋转刀片的电机，电机驱动旋转到刀片旋转，实现割草和碎草的功能，所述机壳100后端开设有与碎草室连通的出草口7，所述出草口7处滑动设置有一闷草板6，所述闷草板6上设置有一用于控制所述闷草板位置的联动机构，具体的，所述联动机构控制所述闷草板6打开或封闭所述出草口6，闷草板从出草口打开时，割草机内的碎草从出草口排出，闷草板将出草口封闭时，草在碎草室内破碎，也就是闷草，直到闷草板从出草口打开，碎草排出碎草室。

本实用新型中，所述出草口7底部外侧的机壳100上横向设置有一导轨5，所述导轨5长度不小于所述出草口7宽度的2倍，所述出草口7位于所述导轨5的第一端，所述闷草板6底部设置有若干个滑块61，所述滑块61滑动设置在所述导轨5的导槽内，起到了滑动定位的作用，也减小了滑动阻力，使得所述闷草板6可以自由滑动设置在所述导轨5上，所述导轨5上方的机壳上设置有一限位框架，所述框架位于所述出草口7的外围，所述闷草板6被限制活动在所述框架内，保障闷草板水平滑动在导轨上，避免闷草板偏移，所述闷草板的面不小于所述出草口的面，从而保障闷草板能封闭在出草口上，闷草板移动到导轨第一端时，闷草板封闭在出草口上，将出草口封闭，闷草板移动到导轨第二端时，闷草板完全脱离出草口的范围，不影响排草过程，碎草可以从出草口自由排出，因此，所述导轨5长度不小于所述出草口7宽度的2倍，且所述导轨5长度也不能小于所述闷草板6宽度的2倍，避免闷草板不能完全脱离出草口，影响碎草排出速度。

本实用新型设计有一键控制闷草联动机构，通过一种操作联动机构来移动闷草门，从而实现闷草功能；具体，联动机构采用杠杆原理，通过推钮的小行程拨动，实现闷草板大行程的移动，最终通过闷草板对整机出草口的堵与不堵，来实现整机的闷草与否。

所述联动机构包括：

转轴2，其横向固定在所述导轨5上方的机壳上；

连杆3，其上部设置有第一轴孔，所述连杆3通过所述第一轴孔转动设置在所述转轴2上，推动连杆上端即可转动连杆，所述连杆上端距所述第一轴孔的距离小于连杆下端距所述第一轴孔的距离，保障连杆上端的小行程拨动，连杆下端大行程的移动，所述连杆的下端设置有第二轴孔，且所述第二轴孔为腰形孔；

连接销4，其焊接在所述闷草板6底部一侧，所述第二轴孔套设在所述连接销4上，当转动连杆时，第二轴孔通过连接销4带动闷草板在导轨上水平移动，实现闷草板对出草口的堵与不堵，最终实现整机的闷草切换功能。

所述机壳上端设置有一滑槽8，所述滑槽8的长度方向与所述导轨的长度方向平行，所述连杆的上端铰接有一推钮1，所述推钮滑动设置在所述滑槽中，推动推钮，即可转动所述连杆，进而控制闷草板的位置，具体的，所述滑槽上设置有打开和关闭挡位，打开挡位位于滑槽的第一端，关闭挡位位于滑槽的第二端，且在所述打开和关闭挡位位置处的所述滑槽8上设置有用于将所述推钮位置锁定的锁扣部，当推钮位于打开和关闭挡位时，锁扣部将推钮的位置锁定，避免在割草机运行中，造成闷草板位移，导致闷草板闭合不到位或阻挡出草口的正常排草速度。

当所述推钮移动到所述滑槽第一端时，也就是推钮位于打开挡位时，所述闷草板移动到所述导轨的第二端，所述出草口敞开，碎草自由排出；所述推钮移动到所述滑槽第二端时，也就是推钮位于关闭挡位时，所述闷草板移动到所述导轨的第一端，所述闷草板封闭在所述出草口上，实现闷草功能。

由此可见，该闷草功能通过一种移动的闷草板将割草机的出草口堵住，实现闷草功能，通过小行程的操作推钮，依靠杠杆原理的联动机构来实现闷草板大行程的移动，简化了操作机构，且提高了控制割草机闷草与出草功能切换时的可靠性。

一种实施例中，所述闷草板一侧壁上设置有软性密封层62，所述闷草板封闭在所述出草口上时，所述密封层贴合在所述导轨第一端上方的框架侧壁上，软性密封层62起到了碰撞缓冲的作用，同时也起到了闷草板与框架的贴合度，提高了闷草时出草口的密闭性。

由上所述，本实用新型的闷草联动机构通过小行程的操作推钮，依靠杠杆原理的联动机构来实现闷草板大行程的移动，控制闷草板将割草机的出草口堵住与否，实现闷草功能，整个操作机构简单可靠；可实现一键闷草功能，结构简单，成本较低，使用方便，无附件丢失风险。

尽管本实用新型的实施方案已公开如上，但其并不仅仅限于说明书和实施方式中所列运用，它完全可以被适用于各种适合本实用新型的领域，对于熟悉本领域的人员而言，可容易地实现另外的修改，因此在不背离权利要求及等同范围所限定的一般概念下，本实用新型并不限于特定的细节和这里示出与描述的图例。
