一种园林景观灌溉装置的制作方法

文档序号:12142680阅读:557来源:国知局
一种园林景观灌溉装置的制作方法

本实用新型属于园林灌溉技术领域,特别是涉及一种园林灌溉装置。



背景技术:

我国园林景观多采用喷灌的方式进行灌溉作业,但是由于多个喷头均是固定在地面上的,有许多地方的灌溉会重叠,浪费水资源,而且由于园林景观内植物种类繁多,所需灌溉的水量并不相同,统一灌溉会对一些植物的生长造成影响。



技术实现要素:

针对上述问题,本实用新型提供一种结构简单、使用灵活、节省水资源、能够移动,适用于灌溉多种植物的园林景观灌溉装置。

本实用新型所采取的技术方案是:一种园林景观灌溉装置,包括喷头、接水管及水泵;所述园林景观灌溉装置还包括安装盒、伺服电机、伺服驱动器、信号发射器、连接管、波纹管、遮水伞、接水管、水泵及两个滚轮;所述安装盒为正方体,所述两个滚轮设置在安装盒的左右两侧,两个滚轮均通过各自的轮轴与安装盒转动连接,所述伺服电机的输出轴与两个滚轮的其中一个滚轮轮轴固定连接,伺服电机与对应的滚轮固定连接,伺服电机与伺服驱动器电连接,所述伺服驱动器安装在伺服电机上,所述连接管和波纹管均竖直设置,连接管上端与波纹管下端连通,波纹管上端与喷头入水口连通,所述遮水伞的伞顶中心处开设有通孔,遮水伞通过通孔固定套装在连接管上,所述伺服电机设置在遮水伞下方,所述安装盒内设有通道,所述通道一端设置在安装盒顶面并与连接管下端连通,通道另一端设置在安装盒后侧面并与接水管一端连通,所述接水管另一端与水泵出水口连通,所述信号发射器配合伺服驱动器使用。

本实用新型的有益效果在于:

1.本实用新型结构简单、能够通过信号发射器驱动本实用新型在园林间走动,根据不同的植物可调整不同的灌溉水量,使用灵活,节省水源。

2.本实用新型的波纹管能够进行长度调节,从而可以调整喷头的高低用以灌溉多种高低不同的植物。

附图说明

图1:本实用新型主视图;

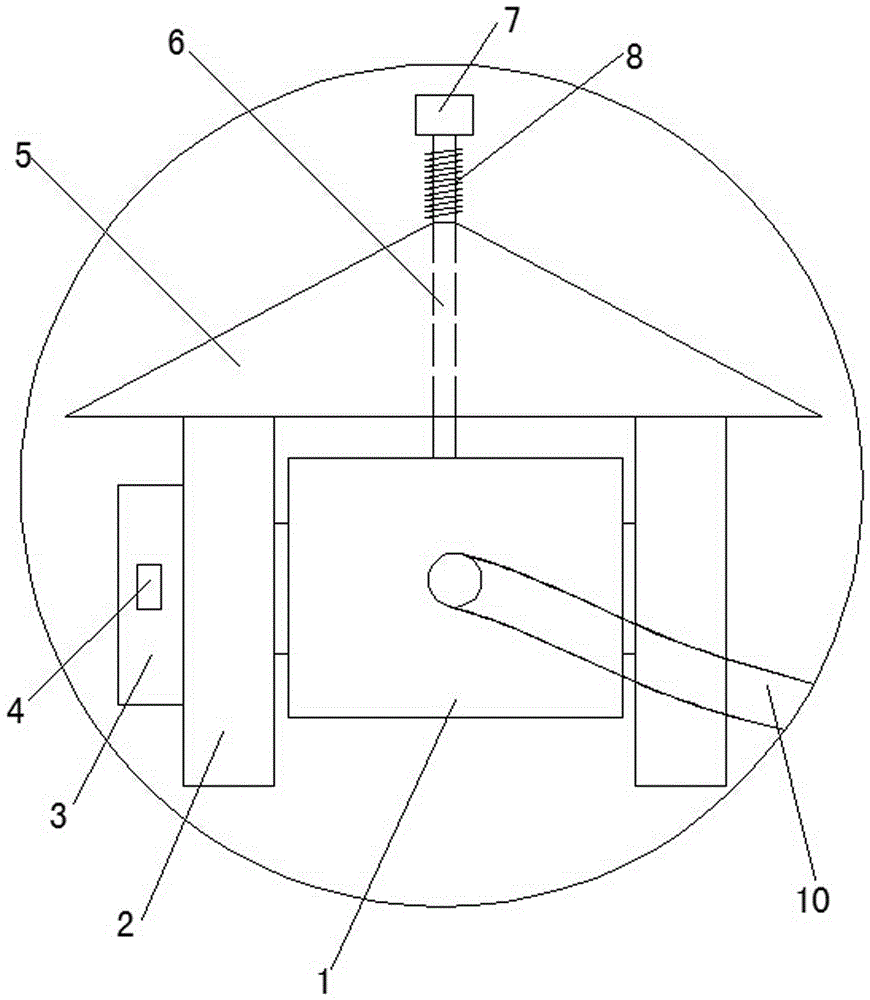

图2:图1之A部放大图;

其中:1-安装盒;2-滚轮;3-伺服电机;4-伺服驱动器;5-遮水伞;6-连接管;7-喷头;8-波纹管;9-信号发射器;10-接水管;11-水泵;12-软管;13-水箱;14-推车。

具体实施方式

如图1、图2所示,一种园林景观灌溉装置,包括喷头7、接水管10及水泵11;所述园林景观灌溉装置还包括安装盒1、伺服电机3、伺服驱动器4、信号发射器9、连接管6、波纹管8、遮水伞5、接水管10、水泵11及两个滚轮2;所述安装盒1为正方体,所述两个滚轮2设置在安装盒1的左右两侧,两个滚轮2均通过各自的轮轴与安装盒1转动连接,所述伺服电机3的输出轴与两个滚轮2的其中一个滚轮2轮轴固定连接,伺服电机3与对应的滚轮2固定连接,伺服电机3与伺服驱动器4电连接,所述伺服驱动器4安装在伺服电机3上,所述连接管6和波纹管8均竖直设置,连接管6上端与波纹管8下端连通,波纹管8上端与喷头7入水口连通,所述遮水伞5的伞顶中心处开设有通孔,遮水伞5通过通孔固定套装在连接管6上,所述伺服电机3设置在遮水伞5下方,所述安装盒1内设有通道,所述通道一端设置在安装盒1顶面并与连接管6下端连通,通道另一端设置在安装盒1后侧面并与接水管10一端连通,所述接水管10另一端与水泵11出水口连通,所述信号发射器9配合伺服驱动器4使用。

所述园林景观灌溉装置还包括水箱13和推车14,所述水泵11入水口通过软管12与水箱13连通,所述水箱13放置在推车14上。

所述喷头7为雾化喷头。

所述水泵11的入水口处安装有过滤网。

工作原理:使用时,伺服驱动器4接受到信号发射器9的信号后,控制伺服电机3开始工作,伺服电机3带动滚轮2开始转动到目的位置后,停止转动,开启水泵11进行灌溉作业。

以上所述仅为本实用新型的优选实施例而已,并不用于限制本实用新型,对于本领域的技术人员来说,本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内,所作的任何修改、等同替换、改进等,均应包含在本实用新型的保护范围之内。
