一种农业种子处理装置的制作方法

本实用新型涉及一种种子处理装置，具体是一种农业种子处理装置。

背景技术：

农业生产中，为了提高作物的产量，防止农作物种子在种植后被老鼠等动物破坏，常常在会对种子进行拌药处理，但目前农作物种子的拌药处理方式均为手动，手动的种子拌药处理方式效率低下，劳动量大；因此我们需要一种农业种子处理装置。

技术实现要素：

本实用新型的目的在于提供一种农业种子处理装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种农业种子处理装置，包括烘干装置、拌药装置和过滤装置；所述烘干装置包括外壳、顶板、热风扇、送料板、烘干室、传送带、出料口、底板、车轮和手推杆；所述外壳固定设置在底板上端面；所述车轮设置在底板下端面；所述手推杆固定设置在外壳的左端面；所述烘干室设置在底板上端面；所述传送带设置在烘干室的内腔中；所述送料板固定设置在传送带的左端上方；所述顶板固定设置在烘干室上方；所述拌药装置包括入料口、药水喷头、拌药室，螺旋杆、电动机和药水箱；所述入料口固定设置在外壳上端面右侧；所述药水箱固定设置在外壳上端面中间；所述电动机固定设置在外壳右端面；所述拌药室设置在药水箱下方；所述螺旋杆设置在拌药室内腔中；所述过滤装置包括第一出料腔、第二出料腔、滤板、药水收集箱、水龙头和水管；所述第一出料腔设置在拌药室左侧下方；所述第二出料腔设置在第一出料腔下方；所述滤板固定设置在第二出料腔下方，滤板与送料板呈150°无缝焊接；所述药水收集箱固定设置在滤板下方；所述水管固定设置在外壳左端面；所述水龙头固定设置在水管上方。

作为本实用新型进一步的方案：所述出料口设置在传送带右侧。

作为本实用新型进一步的方案：所述热风扇固定设置在顶板下端面。

作为本实用新型再进一步的方案：所述药水喷头固定设置在药水箱下方。

与现有技术相比，本实用新型的有益效果是：

本实用新型的一种农业种子处理装置的传送带能够有效的传送种子；送料板可以有效的防止种子撒落在烘干室内腔中；热风扇可以快速有效的干燥种子；滤板可以有效的过滤药水；药水收集箱可以有效的收集药水，防止药水浪费；本实用新型具有结构简单，使用方便，方便移动，大大降低劳动强度等优点。

附图说明

图1为一种农业种子处理装置的结构示意图。

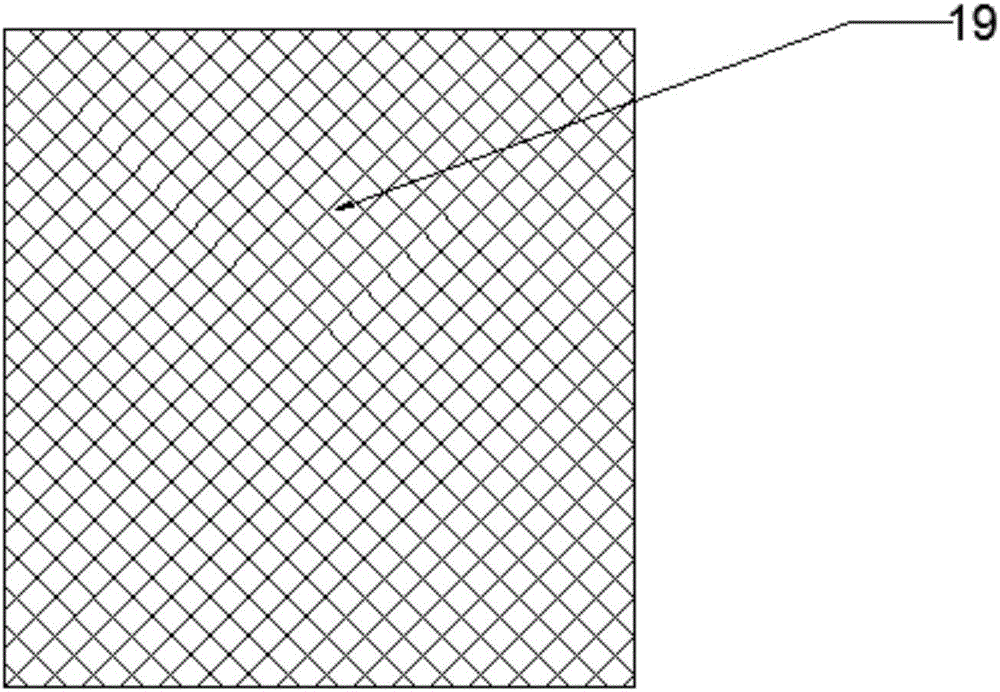

图2为一种农业种子处理装置中滤网的结构示意图。

图中：1-入料口，2-药水喷头，3-拌药室，4-螺旋杆，5-电动机，6-外壳，7-顶板，8-热风扇，9-送料板，10-烘干室，11-传送带，12-出料口，13-底板，14-车轮，15-药水箱，16-第一出料腔，17-手推杆，18-第二出料腔，19-滤板，20-药水收集箱，21-水龙头，22-水管。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种农业种子处理装置，包括烘干装置、拌药装置和过滤装置；所述烘干装置包括外壳6、顶板7、热风扇8、送料板9、烘干室10、传送带11、出料口12、底板13、车轮14和手推杆17；所述外壳6固定设置在底板13上端面；所述车轮14设置在底板13下端面，车轮14具有便于移动的功能；所述手推杆17固定设置在外壳6的左端面；所述烘干室10设置在底板13上端面；所述传送带11设置在烘干室10的内腔中，传送带11具有传送种子的功能；所述送料板9固定设置在传送带11的左端上方，送料板9具有防止种子撒落在烘干室10内腔中的功能；所述出料口12设置在传送带11右侧；所述顶板7固定设置在烘干室10上方；所述热风扇8固定设置在顶板7下端面，热风扇8具有干燥种子的功能；所述拌药装置包括入料口1、药水喷头2、拌药室3，螺旋杆4、电动机5和药水箱15；所述入料口1固定设置在外壳6上端面右侧；所述药水箱15固定设置在外壳6上端面中间；所述药水喷头2固定设置在药水箱15下方；所述电动机5固定设置在外壳6右端面，电动机5具有提供动力的功能；所述拌药室3设置在药水箱15下方；所述螺旋杆4设置在拌药室3内腔中；所述过滤装置包括第一出料腔16、第二出料腔18、滤板19、药水收集箱20、水龙头21和水管22；所述第一出料腔16设置在拌药室3左侧下方，第一出料腔16具有增加阻力的功能；所述第二出料腔18设置在第一出料腔16下方；所述滤板19固定设置在第二出料腔18下方，滤板19与送料板9呈150°无缝焊接，滤板19具有过滤药水的功能；所述药水收集箱20固定设置在滤板19下方，药水收集箱20具有收集药水的功能；所述水管22固定设置在外壳6左端面，水管22具有排出药水收集箱20药水的功能；所述水龙头21固定设置在水管22上方。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
