一种高效玉米播种机的制作方法

本实用新型属于播种机技术领域，具体涉及一种高效玉米播种机。

背景技术：

中国是农业大国，南方丘陵地区农业的机械化率低，劳动效率不高，劳动力缺乏等因素导致农业发展不快，效益不高，现有玉米播种机必须在土地已耕地完毕，施好底肥后，才可利用拖拉机带动玉米播种前进行播种，程序较多，费时费工，劳动成本较高而效率较低。因此，发明一种高效玉米播种机来解决上述问题很有必要。

技术实现要素：

本实用新型的目的在于提供一种高效玉米播种机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种高效玉米播种机，包括支撑架，所述支撑架上端设有支撑杆，所述支撑架一端设有第一传动轴，所述第一传动轴的一端设有第一锥形齿轮，所述支撑架左端设有支撑板，所述支撑板上设有转杆，所述转杆上设有旋转叶，所述转杆与支撑板通过轴承活动连接，所述转杆上端设有第二锥形齿轮，所述转杆与第一传动轴之间设有第二传动轴，所述第二传动轴两端设有第三锥形齿轮，所述第三锥形齿轮分别与第一锥形齿轮和第二锥形齿轮啮合，所述转杆一端设有第一皮带盘，所述支撑架右端设有肥料斗，所述肥料斗下方通过肥料管连接有下料口，所述肥料斗一侧设有第二皮带盘，所述支撑架的右侧通过螺栓固定连接有机架，所述机架上设有种子箱，所述种子箱下端通过种子管连接有下种口，所述种子箱一侧设有第三皮带盘，所述机架的右端设有通过轴承连接的起沟轮。

优选的，所述旋转叶的数量不少于4组，且旋转叶上设有耐磨层。

优选的，所述第一皮带盘、第二皮带盘和第三皮带盘之间通过传送带转动连接。

优选的，所述种子管上铰接有推土板。

优选的，所述第三锥形齿轮与第一锥形齿轮和第二锥形齿轮之间的连接方式为键连接。

本实用新型的技术效果和优点：该高效玉米播种机，通过支撑架上端设置的支撑杆方便升降播种机，通过设置的第一传动轴、第二传动轴和锥形齿轮，可以驱动转杆的转动，通过转杆上设有旋转叶，可以用来松土壤，方便播种，通过转杆后方设有肥料斗，可以将肥料放到肥料斗里对土壤进行施肥，肥料斗后面设有种子箱和种子管方便播种种子，种子管上设有推土板，可以将土推平压种，种子箱后方设有起沟轮，方便起沟，该实用新型在拖拉机或其他驱动装置的带动下，几种机械同时工作，可同时实现耕地、施肥、播种、起沟等玉米的所有播种环节，即使在一片未事先耕作的土地上可实现拖拉机一次行进全部完成。

附图说明

图1为本实用新型的结构示意图；

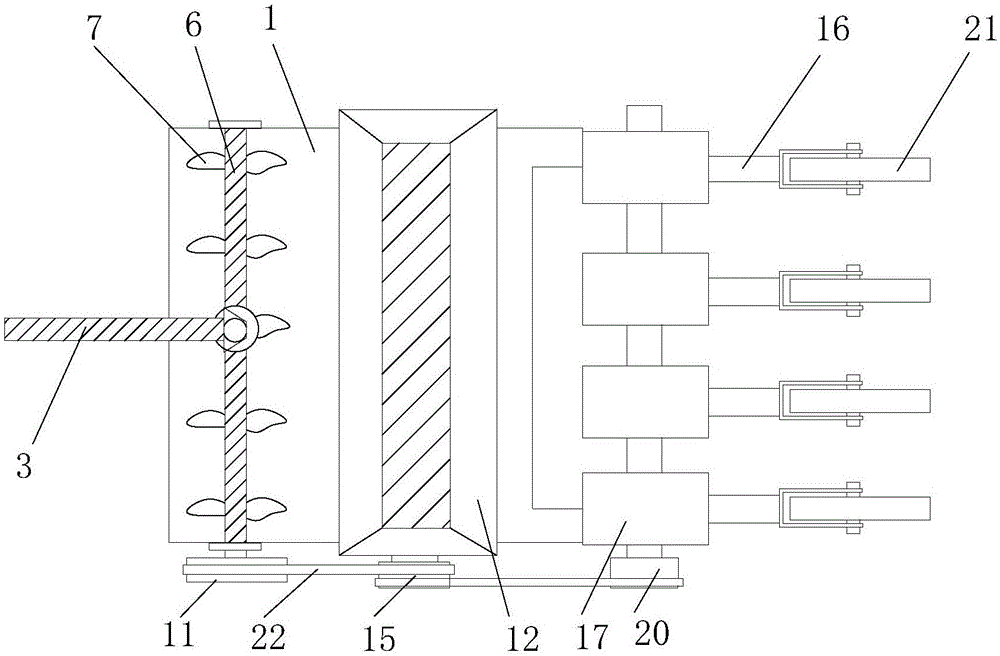

图2为本实用新型的俯视结构示意图。

图中：1支撑架、2支撑杆、3第一传动轴、4第一锥形齿轮、5支撑板、6转杆、7旋转叶、8第二锥形齿轮、9第二传动轴、10第三锥形齿轮、11第一皮带盘、12肥料斗、13肥料管、14下料口、15第二皮带盘、16机架、17种子箱、18种子管、19下种口、20第三皮带盘、21起沟轮、22传送带、23推土板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-2所示的一种高效玉米播种机，包括支撑架1，所述支撑架1上端设有支撑杆2，所述支撑架1一端设有第一传动轴3，所述第一传动轴3的一端设有第一锥形齿轮4，所述支撑架1左下端设有支撑板5，所述支撑板5上设有转杆6，所述转杆6上设有旋转叶7，所述转杆6与支撑板5通过轴承活动连接，所述转杆6上端设有第二锥形齿轮8，所述转杆6与第一传动轴3之间设有第二传动轴9，所述第二传动轴9两端设有第三锥形齿轮10，所述第三锥形齿轮10分别与第一锥形齿轮4和第二锥形齿轮8啮合，所述转杆6一端设有第一皮带盘11，所述支撑架1右端设有肥料斗12，所述肥料斗12下方通过肥料管13连接有下料口14，所述肥料斗12一侧设有第二皮带盘15，所述支撑架1的右侧通过螺栓固定连接有机架16，所述机架16上设有种子箱17，所述种子箱17下端通过种子管18连接有下种口19，所述种子箱17一侧设有第三皮带盘20，所述机架16的右端设有通过轴承连接的起沟轮21。

进一步地，所述旋转叶7的数量不少于4组，且旋转叶7上设有耐磨层。

进一步地，所述第一皮带盘11、第二皮带盘15和第三皮带盘20之间通过传送带22转动连接。

进一步地，所述种子管18上铰接有推土板23。

进一步地，所述第三锥形齿轮10与第一锥形齿轮4和第二锥形齿轮8之间的连接方式为键连接。

工作原理：工作时，第一传动轴3通过拖拉机或其他驱动装置驱动转动，第一传动轴3驱动第二传动轴9转动，第二传动轴9带动转杆6的转动，转杆6上设有旋转叶7，可以用来松土壤，方便播种，转杆6后方设有肥料斗12，可以将肥料放到肥料斗12里对土壤进行施肥，肥料斗12后面设有种子箱17和种子管18方便播种种子，种子管18上设有推土板23，可以将土推平压种，种子箱17后方设有起沟轮21，方便起沟。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
