一种农业播种装置的制作方法

本发明涉及农业技术领域，具体涉及一种农业播种装置。

背景技术：

农业播种是农耕中重要的步骤，传统的播种方式为手动播种，这样速度慢，效率低，为了提高播种时的工作效率，现如今已有大量的农耕人员采用播种机来进行播种，这样速度快，但是由于播种机体积庞大，当在道路不便的地方时，就不易使用，而且日常维护也繁琐，使用成本高。

技术实现要素：

本发明所要解决的技术问题是提供一种农业播种装置。

本发明是通过以下技术方案来实现的：一种农业播种装置，包括由双面抵板、双面架以及上板和下板组成的框架，所述双面抵板外侧端面位于夹角上设置有上下伸展的播种槽，所述双面抵板在远靠播种槽的两侧固定连接有相互平行的两根立柱，所述立柱上滚动设置有滚轮，所述播种槽底面设置有两个播种孔；所述双面抵板的内侧面设置有突出的鼓出膜，所述鼓出膜与所述双面抵板之间围成一个存种腔，存种腔内存放种子，所述播种孔在不用时由封闭件封闭，所述鼓出膜后端设置有一个按压部，所述框架的下板固定安装有滑移套，所述滑移套中安装有滑移杆，所述滑移套上设置有多根螺纹栓，所述螺纹栓用以在所述滑移杆滑移到合适位置后将所述滑移杆卡紧，所述框架的上板上设置有通联所述存种腔的入种孔，所述入种孔用以往所述存种腔中存放种子，且可通过闸阀开关控制；所述按压部包括两固定部，所述固定部分别安装于所述双面抵板的内侧面，两固定部之间设置有弹片，所述弹片远靠所述鼓出膜的端面中端处固定设置有螺纹管套，所述双面架中固定设置有安装部，且所述安装部中固定安装有动力机，所述动力机正对所述螺纹管套，且所述动力机的动力轴上固定安装有螺状杆，所述螺状杆与所述螺纹管套螺纹配合连接。

作为优选的技术方案，所述鼓出膜具有弹性。

本发明的有益效果是：由于滑移杆可进行长度滑移调节，因此，可满足各种身高人群的使用，由于可将种子存放在存种腔内，通过动力机动力控制种子的输出，从而解决了传统的手动播种不均匀，由于设置了滚轮，当种子通过动力机带动弹片挤压出时可拉动滑移杆，滚轮开始滚动，由于入种孔可通过闸阀开关控制，因此不会发生种子泄漏的情况，本装置轻巧，携带、使用方便，从而解决了大型播种机对于一些交通不便的地方难以工作的情况，也解决了传统的手动播种的工作慢，效率低的情况，本发明装置可大大增加工作效率，且生产成本低。

附图说明

为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本发明的整体结构示意图；

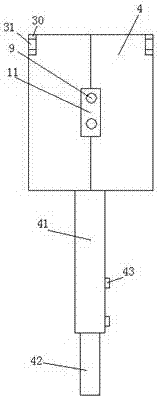

图2为图1中的A向视图；

图3位图1中的A向的局部结构示意图。

具体实施方式

本说明书中公开的所有特征，或公开的所有方法或过程中的步骤，除了互相排斥的特征和/或步骤以外，均可以以任何方式组合。

本说明书（包括任何附加权利要求、摘要和附图）中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

如图1-图3所示，一种农业播种装置，包括由双面抵板4、双面架20以及上板和下板组成的框架10，所述双面抵板4外侧端面位于夹角上设置有上下伸展的播种槽11，所述双面抵板4在远靠播种槽11的两侧固定连接有相互平行的两根立柱30，所述立柱30上设置有滚轮31，所述播种槽底面设置有两个播种孔9；所述双面抵板4的内侧面设置有突出的鼓出膜8，所述鼓出膜8与所述双面抵板4之间围成一个存种腔，存种腔内存放种子3，所述播种孔9在不用时由封闭件封闭，从而防止灰尘进入，所述鼓出膜8后端设置有一个按压部，所述框架10的下板固定安装有滑移套41，所述滑移套41中安装有滑移杆42，所述滑移套41上设置有多根螺纹栓43，所述螺纹栓43用以在所述滑移杆42滑移到合适位置后将所述滑移杆42卡紧，所述框架10的上板上设置有通联所述存种腔的入种孔，所述入种孔用以往所述存种腔中存放种子，且可通过闸阀开关控制；所述按压部包括两固定部5，所述固定部5分别安装于所述双面抵板4的内侧面，两固定部5之间设置有弹片6，所述弹片6远靠所述鼓出膜8的端面中端处固定设置有螺纹管套7，所述双面架20中固定设置有安装部21，且所述安装部21中固定安装有动力机22，所述动力机22正对所述螺纹管套7，且所述动力机22的动力轴上固定安装有螺状杆23，所述螺状杆23与所述螺纹管套7螺纹配合连接。

本实施例中，鼓出膜8具有弹性。

使用时，手拉滑移杆向前滑移，再利用动力机驱动螺纹管套将弹片顶向鼓出膜，鼓出膜内部的种子在挤压作用下从播种孔挤出，即可对土地中进行播种，快速完成播种工作，由于滑移杆可进行长度滑移调节，因此，可满足各种身高人群的使用，由于可将种子存放在存种腔内，通过动力机动力控制种子的输出，从而解决了传统的手动播种不均匀，由于设置了滚轮，当种子通过动力机带动弹片挤压出时可拉动滑移杆，滚轮开始滚动，由于入种孔可通过闸阀开关控制，因此不会发生种子泄漏的情况，本装置轻巧，携带、使用方便，从而解决了大型播种机对于一些交通不便的地方难以工作的情况，也解决了传统的手动播种的工作慢，效率低的情况，本发明装置可大大增加工作效率，且生产成本低。

以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应该以权利要求书所限定的保护范围为准。
