一种新型一体式水产孵化及苗种集约装置的制作方法

本发明涉及到水产养殖技术领域，尤其涉及到一种新型一体式水产孵化及苗种集约装置。

背景技术：

在水产养殖技术领域，种苗的质量对水产养殖最终的产量和质量至关重要。传统的水产种苗的育苗都是在大面积的孵化场地来孵化幼苗，待幼苗长到一定 大小时再移出育苗池这样的做法有下列缺点：在大面积的育苗设施上孵化种苗，种苗的孵成率较低，因为后出的种苗会被先出的种苗吞食，以至降低孵化率，尤其是虾蟹类种苗的孵成过程中更加明显；大面积的孵化设施，群体感染病害的概率较高；大面积的孵化设施建造成本较高，并且种苗之收集的操作上繁杂，不符合现代化养殖业的需求。

为了解决上述技术问题，本发明设计了一种新型一体式水产孵化及苗种集约装置，该新型一体式水产孵化及苗种集约装置的集约装置本体的底部设有回水槽，回水槽内设有多个检测探头，回水槽可以使水重复循环利用，节约大量的水资源，检测探头可以用来检测水质和温度，以便更有利于育苗孵化；集约装置本体的内部两侧并列设有多个孵化池，每个孵化池可以单独孵化，有效降低群体感染病害的概率，这样就有效保证了龙虾的成活率；孵化池和排水管之间通过软连接管连接，排水管的高度可以通过挂钩在高度调节横杆上调节；根据排水管的高度不同，排水管可以做为溢流管，育苗回收管和下排水管；躲藏管方便了幼苗的藏身，也便于幼苗的回收；更重要的是该新型一体式水产孵化及苗种集约装置体积小，集成化程度高，可安放在养殖池边孵化种苗，这样就有效减少运输及更换环境对种苗造成的影响，可确保种苗的存活率，此外该新型一体式水产孵化及苗种集约装置结构设计合理，使用稳定、可靠、方便、实用，符合现代化养殖业的需求，适合推广使用。

技术实现要素：

为了克服背景技术中存在的缺陷，本发明解决其技术问题所采用的技术方案是：一种新型一体式水产孵化及苗种集约装置，包括集约装置本体、空气能热泵、补水管、连接管、回水管、排水管和软连接管，所述集约装置本体的底部设有回水槽，所述回水槽内设有多个检测探头，所述集约装置本体的内部两侧并列设有多个孵化池，所述回水槽通过回水管与集约装置本体外部的循环泵相连通，所述循环泵通过连接管与空气能热泵相连通，所述孵化池内有分给水管二穿过，每个孵化池内的分给水管二上设有给水管，所述分给水管二通过分给水管一与主给水管相连通，所述主给水管与空气能热泵相连通，所述孵化池的顶部通过高度调节横杆固定柱固定有高度调节横杆，所述排水管的顶部固定有挂钩，所述排水管通过挂钩设置在高度调节横杆上，所述排水管的底端设置在回水槽内，所述孵化池的内部固定有躲藏管固定板，所述躲藏管固定板和孵化池的底板之间设有多个躲藏管，所述软连接管的一端与排水管相连通，所述软连接管的另一端连接在躲藏管固定板和孵化池底板之间的孵化池内。

优选的所述空气能热泵上设有补水管，所述补水管上设有阀门。

优选的所述集约装置本体的前侧面上设有门、显示器和排风口。

优选的所述检测探头的个数为６个，所述检测探头能够分别对回水槽内回水中氨氮含量、亚硝酸盐含量、溶氧量、ＰＨ值、温度和硫化物进行检测，并将检测结果显示在显示器上。

优选的所述门通过铰链与集约装置本体可活动连接在一起，所述门上设有把手。

本发明所涉及的一种新型一体式水产孵化及苗种集约装置，该新型一体式水产孵化及苗种集约装置的集约装置本体的底部设有回水槽，回水槽内设有多个检测探头，回水槽可以使水重复循环利用，节约大量的水资源，检测探头可以用来检测水质和温度，以便更有利于育苗孵化；集约装置本体的内部两侧并列设有多个孵化池，每个孵化池可以单独孵化，有效降低群体感染病害的概率，这样就有效保证了龙虾的成活率；孵化池和排水管之间通过软连接管连接，排水管的高度可以通过挂钩在高度调节横杆上调节；根据排水管的高度不同，排水管可以做为溢流管，育苗回收管和下排水管；躲藏管方便了幼苗的藏身，也便于幼苗的回收；更重要的是该新型一体式水产孵化及苗种集约装置体积小，集成化程度高，可安放在养殖池边孵化种苗，这样就有效减少运输及更换环境对种苗造成的影响，可确保种苗的存活率，此外该新型一体式水产孵化及苗种集约装置结构设计合理，使用稳定、可靠、方便、实用，符合现代化养殖业的需求，适合推广使用。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明一种新型一体式水产孵化及苗种集约装置的结构示意图；

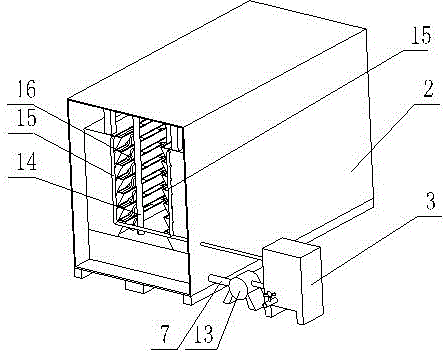

图2是本发明一种新型一体式水产孵化及苗种集约装置的内部结构示意图一；

图3是本发明一种新型一体式水产孵化及苗种集约装置的内部结构示意图二；

图4是本发明一种新型一体式水产孵化及苗种集约装置的内部结构示意图三；

图5是本发明一种新型一体式水产孵化及苗种集约装置的内部结构示意图四；

图6是图4中A处的局部放大图；

其中: 1、主给水管；2、集约装置本体；3、空气能热泵；4、阀门；5、补水管；6、连接管；7，回水管；8，铰链；9、门；10、把手；11、显示器；12、排风口；13、循环泵；14、排水管；15、分给水管一；16、分给水管二；17、软连接管；18、孵化池；19、高度调节横杆；20、挂钩；21、回水槽；22、躲藏管固定板；23、躲藏管；24、给水管；25、高度调节横杆固定柱；26、检测探头。

具体实施方式

现在结合附图对本发明作进一步详细的说明。附图为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

具体实施例，请参阅图1、图2、图3、图4、图5和图6，一种新型一体式水产孵化及苗种集约装置，包括集约装置本体2、空气能热泵3、补水管5、连接管6、回水管7、排水管14和软连接管17，所述集约装置本体2的底部设有回水槽21，所述回水槽21内设有多个检测探头26，所述集约装置本体2的内部两侧并列设有多个孵化池18，所述回水槽21通过回水管7与集约装置本体2外部的循环泵13相连通，所述循环泵13通过连接管6与空气能热泵3相连通，所述孵化池18内有分给水管二16穿过，每个孵化池18内的分给水管二16上设有给水管24，所述分给水管二16通过分给水管一15与主给水管1相连通，所述主给水管1与空气能热泵3相连通，所述孵化池18的顶部通过高度调节横杆固定柱25固定有高度调节横杆19，所述排水管14的顶部固定有挂钩20，所述排水管14通过挂钩20设置在高度调节横杆19上，所述排水管14的底端设置在回水槽21内，所述孵化池18的内部固定有躲藏管固定板22，所述躲藏管固定板22和孵化池18的底板之间设有多个躲藏管23，所述软连接管17的一端与排水管14相连通，所述软连接管17的另一端连接在躲藏管固定板22和孵化池18底板之间的孵化池18内，所述空气能热泵3上设有补水管5，所述补水管5上设有阀门4，所述集约装置本体2的前侧面上设有门9、显示器11和排风口12，所述检测探头26的个数为６个，所述检测探头26能够分别对回水槽21内回水中氨氮含量、亚硝酸盐含量、溶氧量、ＰＨ值、温度和硫化物进行检测，并将检测结果显示在显示器11上，所述门9通过铰链8与集约装置本体2可活动连接在一起，所述门9上设有把手10。

本发明所涉及的一种新型一体式水产孵化及苗种集约装置，该新型一体式水产孵化及苗种集约装置的集约装置本体的底部设有回水槽，回水槽内设有多个检测探头，回水槽可以使水重复循环利用，节约大量的水资源，检测探头可以用来检测水质和温度，以便更有利于育苗孵化；集约装置本体的内部两侧并列设有多个孵化池，每个孵化池可以单独孵化，有效降低群体感染病害的概率，这样就有效保证了龙虾的成活率；孵化池和排水管之间通过软连接管连接，排水管的高度可以通过挂钩在高度调节横杆上调节；根据排水管的高度不同，排水管可以做为溢流管，育苗回收管和下排水管；躲藏管方便了幼苗的藏身，也便于幼苗的回收；更重要的是该新型一体式水产孵化及苗种集约装置体积小，集成化程度高，可安放在养殖池边孵化种苗，这样就有效减少运输及更换环境对种苗造成的影响，可确保种苗的存活率，此外该新型一体式水产孵化及苗种集约装置结构设计合理，使用稳定、可靠、方便、实用，符合现代化养殖业的需求，适合推广使用。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之中。
