修枝机刀片防卡死装置的制作方法

本发明属于修枝机技术领域，具体涉及一种修枝机刀片防卡死装置。

背景技术：

修枝机是进行园林维护的重要设备之一，主要用于对灌木的枝叶进行修剪，使其呈现规整的外形。修枝机主要由上、下两层刀片构成，上下两层刀片上均设有锯齿状的刀刃，两层刀由电机驱动做往复运动，从而实现各刀刃之间的剪切动作。然而现有技术中修枝机的缺陷在于：当修枝机遇到一些枝干粗壮的灌木，或枝干上存在肉瘤等硬物时，很容易导致修枝机卡死，这一方面会导致电机过载，严重时甚至导致电机损坏；另一方面，由于修枝机一般采用单向回转电机，因此当刀片之间卡入硬物时，很难将刀片分开来去除异物。

技术实现要素：

本发明的目的是提供一种能够防止修枝机刀片卡死的修枝机刀片防卡死装置。

为实现上述目的，本发明提供了以下技术方案：一种修枝机刀片防卡死装置，包括偏心轮模块，所述偏心轮模块包括转动设置在支架上的本体，以及相对于本体的转动中心偏心设置的第一偏心轮单元和第二偏心轮单元，所述本体通过传动机构与电机主轴构成传动配合，第一、第二偏心轮单元分别与修枝机的上、下两层刀片尾端的腰型孔构成滑动配合，所述第一偏心轮单元相对于本体固接，第二偏心轮单元沿本体的转动轴线与本体构成相对转动配合；装置还包括限制性锁紧装置，该限制性锁紧装置能够将第二偏心轮单元与本体相对锁紧，且当第二偏心轮单元受到的周向力大于限制性锁紧装置的限制力时，限制性锁紧装置失效，使第二偏心轮单元能够相对于本体产生转动。

优选的，所述限制性锁紧装置包括与本体相对固接的限制板，所述限制板与第二偏心轮单元的其中一侧端面相对设置，所述限制板上设有贯穿限制板设置的波珠紧定螺丝，且波珠紧定螺丝内的钢珠与第二偏心轮单元相对设置，所述第二偏心轮单元上设有与所述钢珠相配合的半球槽。

优选的，所述第一偏心轮单元与所述本体为一体式结构，所述本体转动设置在一销轴上，本体上第一偏心轮单元所在的一侧凸伸设置有一短轴，所述第二偏心轮单元的转动中心设有与短轴配合的轴孔，所述短轴的顶端设有一段扁轴或方轴，所述限制板上设有与所述扁轴或方轴配合的通孔。

优选的，所述本体套装在一销轴上，并与销轴构成转动配合，销轴与所述支架固定连接；所述销轴上设有与本体构成挡位配合的第一台阶部，以及与限制板的外侧板面平齐的第二台阶部，所述限制板外侧的销轴上设有螺纹部，螺纹部上套装有一螺母，螺母与限制板之间设有垫圈，所述垫圈压紧在限制板的外侧板面上。

优选的，当第二偏心轮单元处于锁紧状态时，第一、第二偏心轮单元的圆心关于本体的转动中心对称设置。

本发明的技术效果在于：本发明将传统修枝机中的一体式偏心轮设计为分体式结构，并加设了限制性锁紧装置，当修枝机的刀片上卡有异物时，限制性锁紧装置能够消除对活动偏心轮的限制，从而减小电机的负载防止电机损坏，另外，由于两偏心轮之间可以相对转动，因此操作人员很容易将两刀片分离，以去除刀片上卡入的异物。

附图说明

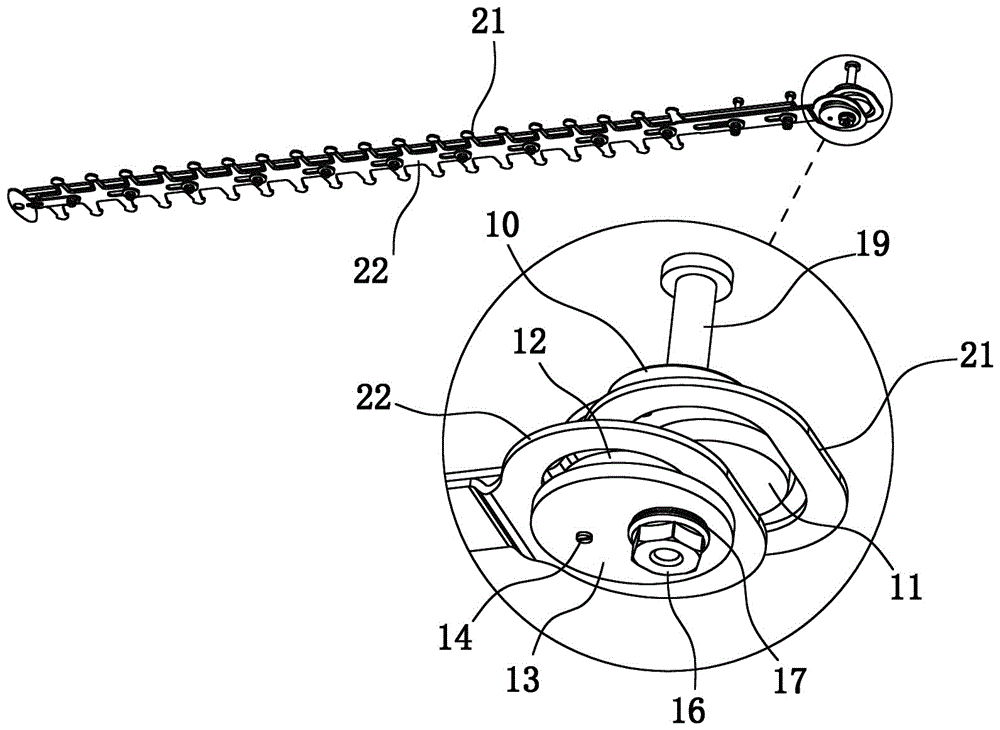

图1是本发明的实施例所提供的修枝机刀片防卡死装置爆照图；

图2是本发明的实施例所提供的修枝机刀片防卡死装置局部放大视图，图中第二偏心轮单元位于正常工位；

图3是图2的侧视图；

图4是本发明的实施例所提供的修枝机刀片防卡死装置局部放大视图，图中的限制性锁紧装置处于失效状态，第二偏心轮单元能够自由转动；

图5是图4的侧视图；

图6是本发明的实施例所提供的修枝机刀片防卡死装置的剖视图。

具体实施方式

如图1-6所示，一种修枝机刀片防卡死装置，包括偏心轮模块，所述偏心轮模块包括转动设置在支架上的本体10，以及相对于本体10的转动中心偏心设置的第一偏心轮单元11和第二偏心轮单元12，所述本体10通过传动机构与电机主轴构成传动配合，第一、第二偏心轮单元11、12分别与修枝机的上、下两层刀片21、22尾端的腰型孔构成滑动配合，所述第一偏心轮单元11相对于本体10固接，第二偏心轮单元12沿本体10的转动轴线与本体10构成相对转动配合；装置还包括限制性锁紧装置，该限制性锁紧装置能够将第二偏心轮单元12与本体10相对锁紧，且当第二偏心轮单元12受到的周向力大于限制性锁紧装置的限制力时，限制性锁紧装置失效，使第二偏心轮单元12能够相对于本体10产生转动。

优选的，所述限制性锁紧装置包括与本体10相对固接的限制板13，所述限制板13与第二偏心轮单元12的其中一侧端面相对设置，所述限制板13上设有贯穿限制板13设置的波珠紧定螺丝14，且波珠紧定螺丝14内的钢珠与第二偏心轮单元12相对设置，所述第二偏心轮单元12上设有与所述钢珠相配合的半球槽15。

优选的，所述第一偏心轮单元11与所述本体10为一体式结构，所述本体10转动设置在一销轴19上，本体10上第一偏心轮单元11所在的一侧凸伸设置有一短轴18，所述第二偏心轮单元12的转动中心设有与短轴18配合的轴孔，所述短轴18的顶端设有一段扁轴或方轴181，所述限制板13上设有与所述扁轴或方轴181配合的通孔。

优选的，所述本体10套装在一销轴19上，并与销轴19构成转动配合，销轴19与所述支架固定连接；所述销轴19上设有与本体10构成挡位配合的第一台阶部，以及与限制板13的外侧板面平齐的第二台阶部，所述限制板13外侧的销轴19上设有螺纹部，螺纹部上套装有一螺母16，螺母16与限制板13之间设有垫圈17，所述垫圈17压紧在限制板13的外侧板面上。

优选的，当第二偏心轮单元12处于锁紧状态时，第一、第二偏心轮单元11、12的圆心关于本体10的转动中心对称设置。

本发明将传统修枝机中的一体式偏心轮设计为分体式结构，并加设了限制性锁紧装置，当修枝机的刀片上卡有异物时，限制性锁紧装置能够消除对活动偏心轮的限制，从而减小电机的负载防止电机损坏，另外，由于两偏心轮之间可以相对转动，因此操作人员很容易将两刀片分离，以去除刀片上卡入的异物。
