一种秸秆生物反应堆技术作业机的制作方法

本发明涉及秸秆生物反应堆技术作业机，具体而言涉及一种秸秆生物反应堆技术作业机。

背景技术：

随着温室蔬菜种植面积不断扩大，反季节栽培发展迅速，极大地改变了土地原有的理化性质和生物学环境。主要表现在以下几个方面：1、土壤盐渍化；2、有机质含量下降，土壤板结；3、土壤微生物区系严重恶化，有益菌群急剧减少，疫病、根腐病等土传病害严重发生。而秸秆生物反应堆技术一方面可以解决农村大量剩余秸秆的综合利用问题，控制设施农业土壤病害的传播，减少农药用量，改善农产品品质，生产出有机、绿色农产品；另一方面也能使设施蔬菜土壤的理化性质和生物学性状得到改善，进而获得高产、优质、早熟的蔬菜产品，对我国的设施蔬菜生产具有重要的意义。但秸秆生物反应堆技术中关键的开沟施工环节依然靠手工作业，劳动强度大，工作环境差，效率低且作业质量差，对秸秆生物反应堆技术的进一步推广已构成约束。

技术实现要素：

本发明的目的是提供一种秸秆生物反应堆技术作业机，该秸秆生物反应堆技术作业机整机结构简单、性能可靠、稳定性较高。

为实现上述目的，本发明采取以下技术方案：一种秸秆生物反应堆技术作业机，包括机架、限深轮、楔形开沟器、下料斗、镇压轮、覆土板，其特征在于：所述限深轮通过方钢套管结构固定在机架前端，所述楔形开沟器经U型螺栓固定于机架中部横梁上，楔形开沟器上方焊接有下料斗；所述镇压轮位于整机后侧，镇压轮安装在机架后侧横梁上；所述覆土板位于镇压轮两侧，覆土板安装在机架两侧。

所述楔形开沟器包括入土头、开沟器楔面、固定座、开沟器侧板，所述入土头、开沟器楔面、开沟器侧板采用依次焊接和左右对称结构；所述固定座位于形开沟器上方。

上述技术方案中，整机通过机架上设置的三个悬挂点采用传统的三点悬挂方式与拖拉机等动力农用机械相连，无需传动装置连接，便可直接作业。只需将粉碎后的生物秸秆放置于下料斗中，随着楔形开沟器开沟、生物秸秆顺势从下料斗中进入沟内、覆土板将开沟器侧板两侧的土壤回填到生物秸秆上方、镇压轮对回填的土壤进行简单镇压，整套作业流程全部完成，完全替代人工。该秸秆生物反应堆技术作业机一次完成开沟、填充秸秆、覆土工序，整机结构简单、性能可靠、稳定性较高。

附图说明

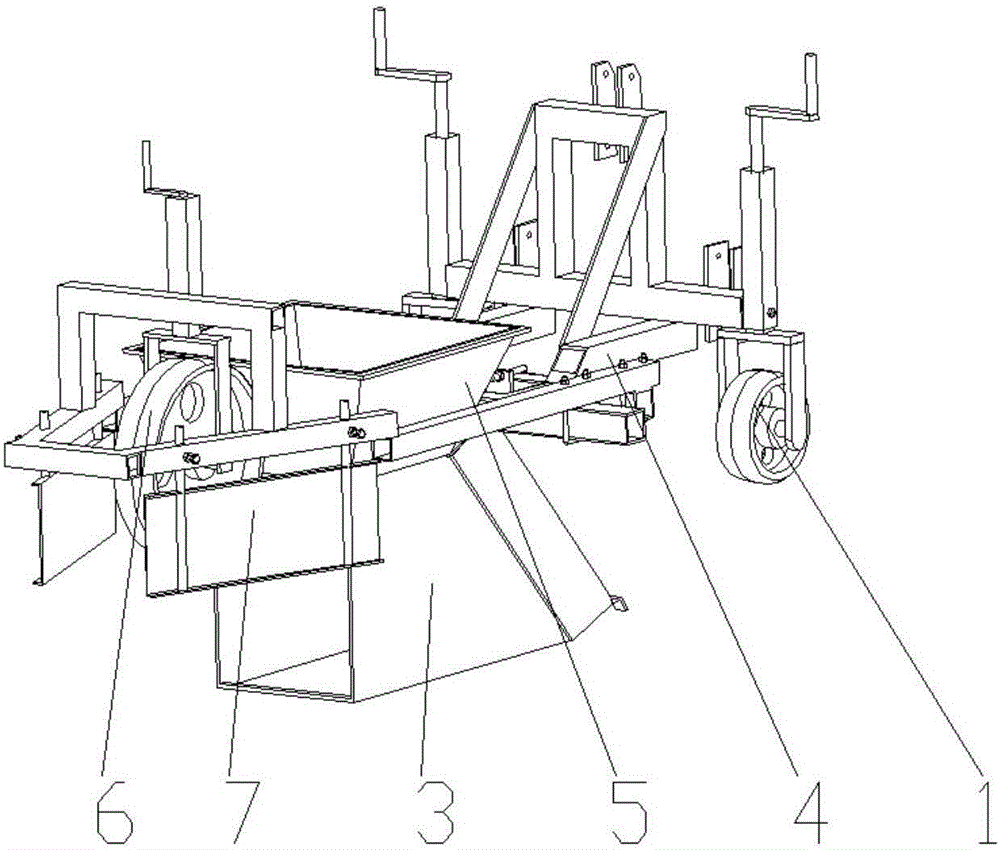

图1为本发明秸秆生物反应堆技术作业机前轴侧示意图。

图2为本发明秸秆生物反应堆技术作业机后轴侧示意图。

图3为本发明楔形开沟器与下料斗焊接结构示意图。

图中：1、限深轮；2、三点悬挂安装座；3、楔形开沟器；4、机架；5、下料斗；6、镇压轮；7、覆土板； 31、入土头；32、开沟器楔面；33、固定座；34、开沟器侧板。

具体实施方式

下面结合附图，对本发明做进一步说明：

如图1、图2图3所示，一种秸秆生物反应堆技术作业机，包括机架4、限深轮1、楔形开沟器3、下料斗5、镇压轮6、覆土板7，其中楔形开沟器3由入土头31、开沟器楔面32、固定座33、开沟器侧板34组成，所述入土头31、开沟器楔面32、开沟器侧板34采用依次焊接和左右对称结构，固定座33位于楔形开沟器3上方；所述限深轮1通过方钢套管结构和螺栓连接固定在机架4前端，楔形开沟器3通过固定座33使用U型螺栓与机架4中部横梁固定连接；楔形开沟器3上方焊接有下料斗5，用于放置粉碎的生物秸秆；所述镇压轮6位于整机后侧，镇压轮6同样采用方钢套管结构和螺栓连接安装在机架4后侧横梁上；所述覆土板7位于镇压轮6两侧，覆土板7安装在机架4两侧。

整机通过机架4上设置的三个悬挂点采用传统的三点悬挂方式与拖拉机等动力农用机械相连，无需传动装置连接，便可直接作业。只需将粉碎后的生物秸秆放置于下料斗5中，随着楔形开沟器3开沟、生物秸秆顺势从下料斗5中进入沟内、覆土板7将开沟器侧板34两侧的土壤回填到生物秸秆上方、镇压轮6对回填的土壤进行简单镇压，整套作业流程全部完成，完全替代人工。该秸秆生物反应堆技术作业机一次完成开沟、填充秸秆、覆土工序，整机结构简单、性能可靠、稳定性较高。

本实施例只是对本发明的构思和实现的一个说明，并非对其进行限制，在本发明构思下，未经实质变换的技术方案仍然在保护范围内。
