一种手推小型撒土车的制作方法

本发明涉及农用设备技术领域，更具体的说涉及一种手推小型撒土车。

背景技术：
：

现有的农业种植中，其在撒种后一般需要在上面撒土，对于小型的种植土地上一般是人工撒土，其效率低，均匀程度有限，人工劳动量大。

技术实现要素：
：

本发明的目的就是针对现有技术之不足，而提供一种手推小型撒土车，它通过将导向板翻下后，通过推动板推动实现推土，从而使得泥土沿着导向板撒在土地上，其撒土均匀，自动化程度高，效果好，大大降低人工劳动量。

本发明的技术解决措施如下：

一种手推小型撒土车，包括主车箱，所述主车箱的底面设有多个车轮，所述主车箱的右侧板的外侧壁上固定有手推部，主车箱的顶板的中部具有移动通槽，主车箱的顶面的左右两端固定有竖直支撑板，传动螺杆的两端铰接在两个竖直支撑板上，其中一个竖直支撑板上固定有驱动电机，驱动电机的输出轴为花键轴，花键轴插套在传动螺杆的一端具有的花键孔中，移动块螺接在传动螺杆中，移动块的底面固定有导向滑块，导向滑块插套在移动通槽中，导向滑块的底端向下伸出移动通槽并固定有推动板，推动板的底面固定有限位部，限位部的底面压靠在主车箱的底板的顶面上；

所述主车箱的左端的上部固定有上固定板，主车箱的底板的左端为斜向壁面，斜向壁面上铰接有导向板，导向板的上端的右侧壁内具有的凹槽中嵌套并固定有永磁铁块，上固定板的左侧壁的内侧壁上具有的连接凹槽中嵌套并固定有铁质块，导向板压靠在上固定板上，铁质块与永磁铁块相吸附。

所述限位部的底面固定有自润滑板，自润滑板压靠在主车箱的底板的顶面上。

所述上固定板的右侧壁上固定有至少一个斜向支撑杆，斜向支撑杆的顶端固定在主车箱的顶板的底面上。

所述上固定板的左侧壁的中部固定有水平板，水平板的顶面固定有多个移动电机，移动电机的输出轴向下穿过水平板并螺接有调节螺套，调节螺套的底端铰接在限位块的顶面上，限位块的底部右侧壁上具有定位限位槽，导向板的顶端嵌套在定位限位槽中，导向板夹持在上固定板与限位块之间。

本发明的有益效果在于：

它通过将导向板翻下后，通过推动板推动实现推土，从而使得泥土沿着导向板撒在土地上，其撒土均匀，自动化程度高，效果好，大大降低人工劳动量。

附图说明：

图1为本发明的结构示意图；

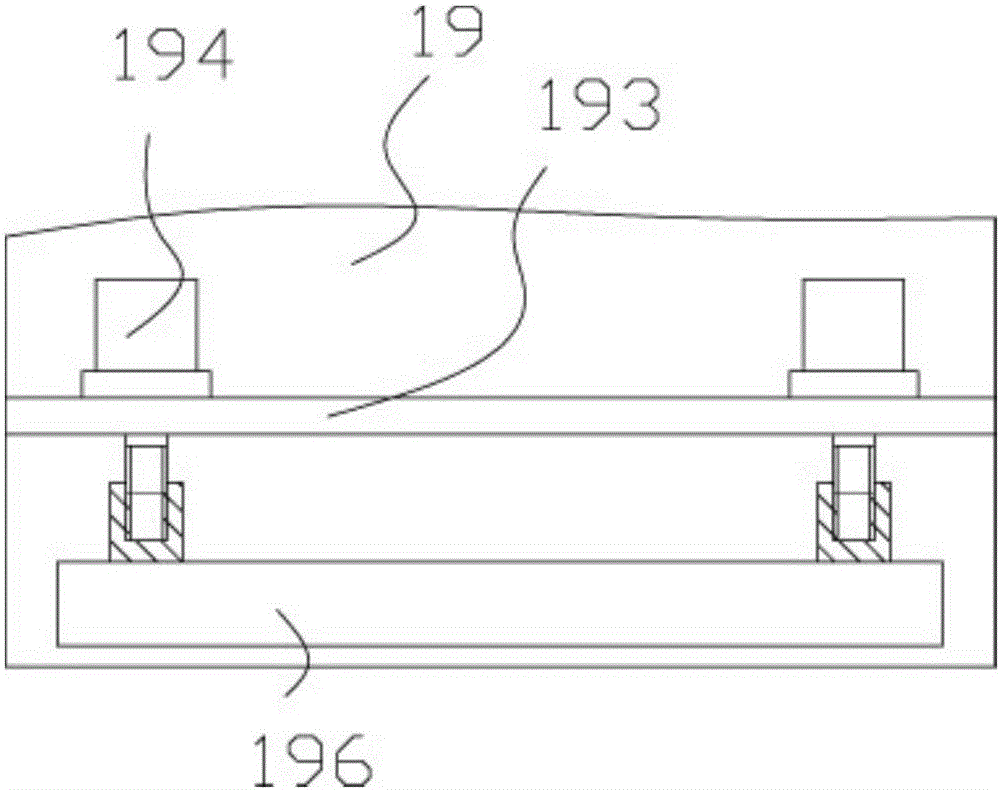

图2为本发明的上固定板处的局部结构示意图。

具体实施方式：

实施例：见图1至图2所示，一种手推小型撒土车，包括主车箱10，所述主车箱10的底面设有多个车轮11，所述主车箱10的右侧板的外侧壁上固定有手推部12，主车箱10的顶板的中部具有移动通槽13，主车箱10的顶面的左右两端固定有竖直支撑板14，传动螺杆15的两端铰接在两个竖直支撑板14上，其中一个竖直支撑板14上固定有驱动电机16，驱动电机16的输出轴为花键轴，花键轴插套在传动螺杆15的一端具有的花键孔中，移动块17螺接在传动螺杆15中，移动块17的底面固定有导向滑块171，导向滑块171插套在移动通槽13中，导向滑块171的底端向下伸出移动通槽13并固定有推动板18，推动板18的底面固定有限位部181，限位部181的底面压靠在主车箱10的底板的顶面上；

所述主车箱10的左端的上部固定有上固定板19，主车箱10的底板的左端为斜向壁面，斜向壁面上铰接有导向板20，导向板20的上端的右侧壁内具有的凹槽中嵌套并固定有永磁铁块21，上固定板19的左侧壁的内侧壁上具有的连接凹槽中嵌套并固定有铁质块191，导向板20压靠在上固定板19上，铁质块191与永磁铁块21相吸附。

进一步的说，所述限位部181的底面固定有自润滑板182，自润滑板182压靠在主车箱10的底板的顶面上。

进一步的说，所述上固定板19的右侧壁上固定有至少一个斜向支撑杆192，斜向支撑杆192的顶端固定在主车箱10的顶板的底面上。

进一步的说，所述上固定板19的左侧壁的中部固定有水平板193，水平板193的顶面固定有多个移动电机194，移动电机194的输出轴向下穿过水平板193并螺接有调节螺套195，调节螺套195的底端铰接在限位块196的顶面上，限位块196的底部右侧壁上具有定位限位槽，导向板20的顶端嵌套在定位限位槽中，导向板20夹持在上固定板19与限位块196之间。

工作原理：在主车箱10的右侧壁的下部固定有控制主机，控制主机中设有控制主板和蓄电池，通过驱动电机16和移动电机194的连接线与控制主板电连接，通过控制主机上设置的控制按钮进行控制，通过控制移动电机194运行，使得限位块196提升，然后，人工将导向板20翻下，然后，控制驱动电机16运行，并人工推车，随着推动板18移动，将泥土从主车箱10中推出并沿着导向板20撒在土地上，其效率好，效率高，均匀程度高。
