一种自动温控流动式羔羊哺乳器的制作方法

本发明属于畜牧领域，具体涉及一种自动温控流动式羔羊哺乳器。

背景技术：

目前养羊生产过程中,随着集约化规模羊场的出现，场内的羔羊数量也在大幅度增加，由于母羊哺乳能力有限，常出现羔羊母乳不够的问题。为了防止羔羊因营养不良而产生疾病的发生，饲养员往往会采用一些代乳品进行人工哺乳。由于人工哺乳需要人员多，饲喂乳液的温度不确定，而且工作量大，许多羔羊不能及时饲喂，容易出现营养不良或营养过剩甚至死亡的局面。

技术实现要素：

本发明的目的是为了解决上述技术问题，提供一种自动温控流动式羔羊哺乳器，可以同时哺乳多只羔羊，并且能够保证奶液温度恒定还能防止奶液产生沉淀或结块，从而延长哺乳时间，大大减少哺喂次数，提高饲喂效率。

为了实现上述目的，本发明采用的技术方案是：

一种自动温控流动式羔羊哺乳器，包括支撑装置和放置于支撑装置上的哺乳箱：

哺乳箱包括箱体、箱盖、控制装置和吸奶装置，箱盖扣合在箱体上，在箱盖上设置控制装置，控制装置包括控制面板、温度感应器、加热丝、吸水泵、蓄电池、进奶管和出奶管，控制面板上设置显示屏和操作按钮，温度感应器与控制面板连接，蓄电池用于提供动力，控制面板用于控制加热丝和吸水泵，温度感应器设置在加热丝的前端，进奶管和出奶管连通，加热丝和吸水泵均设置在进奶管和出奶管的连通处，加热丝位于吸水泵的前端，吸奶装置设置在箱体的底部；

支撑装置包括托盘、若干个支撑架、焊接在支撑架上部的固定圆环和设置在支撑架底部的车轮，每个支撑架中部依次设置若干个圆孔，圆孔用于安装固定栓，托盘放置于固定栓上用于放置哺乳箱。

进一步地，吸奶装置包括奶嘴、奶嘴导管和硅胶阀，奶嘴通过奶嘴导管与箱体内部连通，奶嘴导管的另一端设置硅胶阀，硅胶阀为中部开有十字口的垫片。

进一步地，箱体的外壁上设置保温层。

优选地，吸奶装置的数量为6～10个，均匀分布在箱体的底部。

优选地，箱体和箱盖上均设置把手。

优选地，支撑架的数量为4个，每个支撑架中部依次设置3个圆孔.

进一步地，车轮上设置制动板。

与现有技术相比，本发明的有益效果：

在本发明中，吸奶管和出奶管与吸水泵相连，使哺乳箱内的奶液循环流动，可以防止哺乳箱内的奶液生成沉淀或结块；吸水泵的前端设有加热丝，可以使每次奶液循环流动的时候都被加热一次，保证了哺乳箱内的奶液温度；加热丝的前端设有温度感应器，感应进来时的奶液温度从而可以通过控制面板控制加热丝的温度，防止奶液温度过高；哺乳箱箱体外壁上设有保温层，可以有效地防止奶液温度散失，保证了奶液温度恒定；哺乳箱的底部设有奶嘴和硅胶阀，可以使每次羔羊喝到的都是热奶，且奶嘴内不会残留奶液；

本发明方便移动，且可同时哺乳多只羔羊，有效地提高了哺乳效率；支撑架中部设有多个圆孔和固定栓，因此可以调节托盘的位置，进而控制哺乳箱的高度。

附图说明

下面结合附图和具体实施方式对本发明作进一步详细地说明。

图1是本发明的结构示意图；

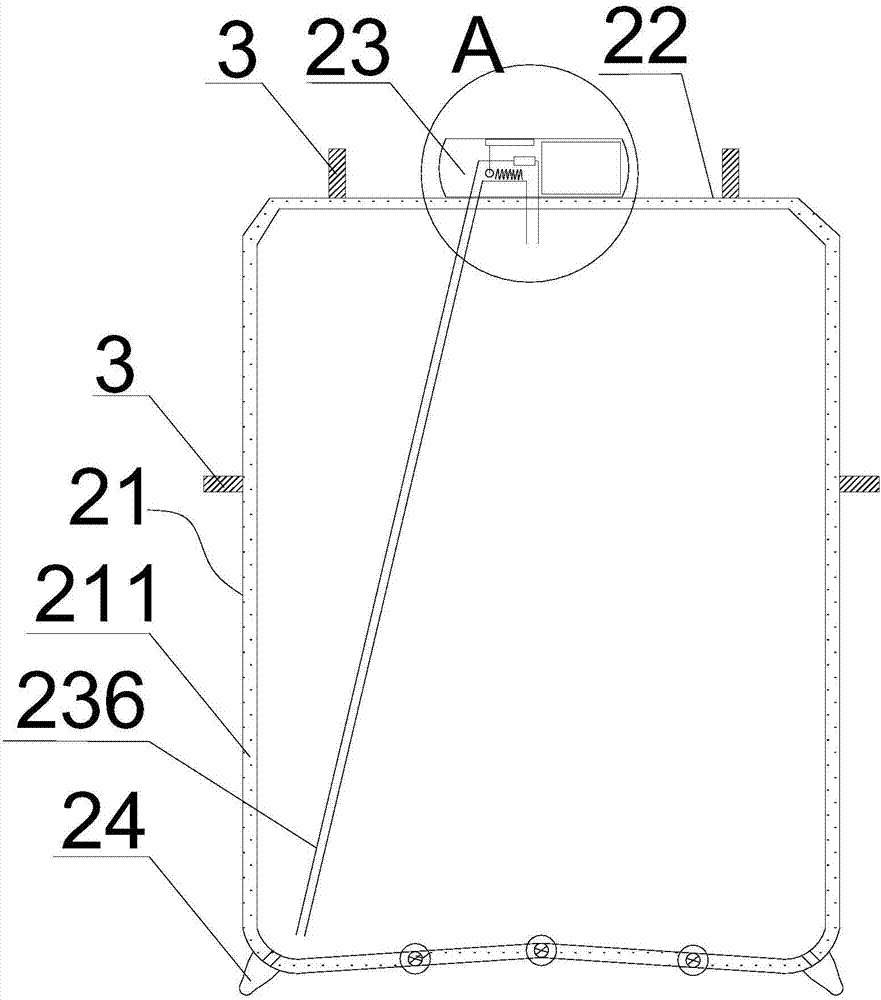

图2是本发明中哺乳箱的示意图；

图3是本发明中支撑装置的示意图；

图4是图2中a区域的局部放大图；

图5是图1的俯视图；

图6是本发明中吸奶装置的示意图；

其中，1-支撑装置、11-托盘、12-支撑架、13-固定圆环、14-车轮、141-制动板、15-固定栓、2-哺乳箱、21-箱体、211-保温层、22-箱盖、23-控制装置、231-控制面板、2311-显示屏、2312-操作按钮、232-温度感应器、233-加热丝、234-吸水泵、235-蓄电池、236-进奶管、237-出奶管、24-吸奶装置、241-奶嘴、242-奶嘴导管、243-硅胶阀、3-把手。

具体实施方式

以下将对本发明的实施例进行详细描述。

如图1～6所示，本发明公开了一种自动温控流动式羔羊哺乳器，包括支撑装置1和放置于支撑装置1上的哺乳箱2，哺乳箱2包括箱体21、箱盖22、控制装置23和吸奶装置24，箱盖22扣合在箱体21上，箱体21的外壁上设置保温层211，可以有效防止奶液温度散失，保证奶液温度恒定；在箱盖22上设置控制装置23，控制装置23包括控制面板231、温度感应器232、加热丝233、吸水泵234、蓄电池235、进奶管236和出奶管237，控制面板231上设置显示屏2311和操作按钮2312，温度感应器232与控制面板231连接，蓄电池235用于提供动力，控制面板231用于控制加热丝233和吸水泵234，温度感应器232设置在加热丝233的前端，进奶管236和出奶管237连通，加热丝233和吸水泵234均设置在进奶管236和出奶管237的连通处，加热丝233位于吸水泵234的前端，此种设置方式既保证了奶液循环流动，也可以使奶液保持在适宜的温度，防止奶液温度过高或太低；吸奶装置24设置在箱体21的底部，数量为6～10个，均匀分布在箱体21的底部，可以同时饲喂多只羔羊；吸奶装置24包括奶嘴241、奶嘴导管242和硅胶阀243，奶嘴241通过奶嘴导管242与箱体21内部连通，奶嘴导管242的另一端设置硅胶阀243，硅胶阀243为中部开有十字口的垫片，此种设置方式可以保证每次羔羊喝到的奶液都是热奶，且奶嘴内不会残留奶液。

支撑装置1包括托盘11、若干个支撑架12、焊接在支撑架12上部的固定圆环13和设置在支撑架12底部的车轮14，为了方便控制车轮14，在车轮14上设置制动板141，此种设置方式方便哺乳器随时移动；每个支撑架12中部依次设置若干个圆孔，圆孔用于安装固定栓15，托盘11放置于固定栓15上用于放置哺乳箱2。此种设置方式可以通过改变托盘11的高度进而控制哺乳箱2的高度。在本实施例中，支撑架12的数量为4个，每个支撑架12中部依次设置3个圆孔，当需要放置托盘11时，在每个支撑架12的同一高度上安装固定栓15，四个固定栓15形成支撑平台，然后将托盘11放置在这个支撑平台上即可；当需要调节托盘11的高度时，只需要将固定栓15卸掉，分别安装在同一高度的其他圆孔内即可。

为了便于操作，在箱体21和箱盖22上均设置把手3。

以上所述的本发明实施方式，并不构成对本发明保护范围的限定。任何在本发明的精神和原则之内所作的修改、等同替换和改进等，均应包含在本发明的权利要求保护范围之内。

技术特征：

技术总结
本发明公开一种自动温控流动式羔羊哺乳器，包括支撑装置和放置于支撑装置上的哺乳箱：哺乳箱包括箱体、箱盖、控制装置和吸奶装置，箱盖扣合在箱体上，在箱盖上设置控制装置，控制装置包括控制面板、温度感应器、加热丝、吸水泵、蓄电池、进奶管和出奶管，控制面板上设置显示屏和操作按钮，温度感应器与控制面板连接，控制面板用于控制加热丝和吸水泵，温度感应器设置在加热丝的前端，进奶管和出奶管连通，吸奶装置设置在箱体的底部；支撑装置包括托盘、支撑架、焊接在支撑架上部的固定圆环和设置在支撑架底部的车轮，每个支撑架中部依次设置若干个圆孔，圆孔用于安装固定栓，托盘放置于固定栓上。本发明使奶液温度恒定，使奶液不沉淀、不结块。

技术研发人员：凌英会;陈青;朱露;章孝荣;张子军;睢梦华;郑琪;张运海
受保护的技术使用者：安徽农业大学
技术研发日：2017.03.31
技术公布日：2017.07.21
