一种具有可移动灭蚊功能的养殖屋的制作方法

本发明涉及养殖畜牧技术领域，具体为一种具有可移动灭蚊功能的养殖屋。

背景技术：

养殖屋作为养殖畜牧的生存基地，在养殖畜牧产业中处于一个十分重要的环节，而因为养殖屋一直承担着养殖动物的效果，所以经常会聚集大量的蚊虫，这样对于动物的生长并不具备好处，现有市场上有应用于养殖屋灭蚊用的灭蚊箱，这样可以对养殖屋内的蚊虫进行灭蚊，但是这种灭蚊箱大多为固定悬挂安装的，并不能自由的在大型养殖屋内进行移动灭蚊，从而并不能达到大范围灭蚊的效果，进而常需要悬挂大量的灭蚊箱来进行大范围的灭蚊，这样十分耗费养殖成本，并且在一定程度上还降低了养殖动物的效率。

技术实现要素：

本发明的目的在于提供一种具有可移动灭蚊功能的养殖屋，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种具有可移动灭蚊功能的养殖屋，包括房体，所述房体的顶部固定连接有房盖，房盖内腔的侧面固定连接有固定横梁，固定横梁内腔的底部固定安装有驱动装置，固定横梁内腔的侧面固定连接有固定柱，固定柱内腔的底部开设有移动腔，移动腔的底部滑动连接有移动块，并且移动块的底部与驱动装置的顶部相铰接，所述移动块的底部固定连接有依次贯穿固定柱底部和固定横梁底部并延伸至房体内腔的移动柱，移动柱远离移动块的一端铰接有灭蚊箱，灭蚊箱内腔的侧面固定连接有卡杆，卡杆的中部固定安装有紫外线灯，并且灭蚊箱的开口处设置有过滤网。

优选的，所述驱动装置包括固定板，所述固定板正面的顶端固定安装有驱动电机，驱动电机的输出轴固定连接有转动圆环，转动圆环的侧面固定安装有第一支撑板，第一支撑板上套接有活动块，所述固定板正面的底端固定安装有第二支撑板，第二支撑板上套接有转动柱，转动柱的侧面开设有限位槽，并且活动块位于限位槽内。

优选的，所述固定柱的底部开设有通槽，并且通槽同时与转动柱和移动柱相适配。

优选的，所述灭蚊箱的形状为u型，并且u型的开口处铺设有一层过滤网。

优选的，所述过滤网的孔径为2.24毫米。

与现有技术相比，本发明的有益效果是：该具有可移动灭蚊功能的养殖屋，通过驱动装置与移动块的设置，让移动块能带动着移动柱进行向左或向右的移动，从而达到带动着灭蚊箱向左或向右移动的效果，避免需要悬挂大量灭蚊箱来对蚊虫进行灭蚊，从而节约养殖成本，并且在一定程度上增加了养殖动物的效率。

附图说明

图1为本发明剖面结构示意图；

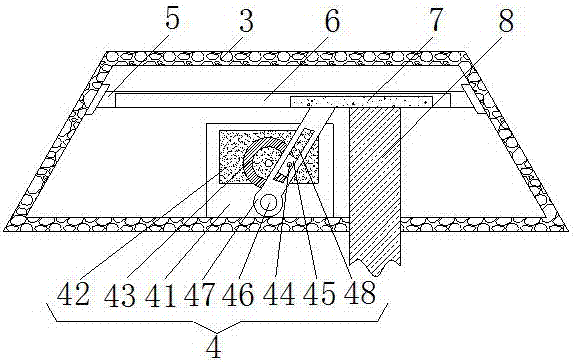

图2为本发明固定横梁正视剖面结构示意图；

图3为本发明a处放大示意图。

图中：1房体、2房盖、3固定横梁、4驱动装置、41固定板、42驱动电机、43转动圆环、44第一支撑板、45活动块、46第二支撑板、47转动柱、48限位槽、5固定柱、6移动腔、7移动块、8移动柱、9灭蚊箱、10卡杆、11紫外线灯、12过滤网。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，本发明提供一种技术方案：一种具有可移动灭蚊功能的养殖屋，包括房体1，房体1的顶部固定连接有房盖2，房盖2内腔的侧面固定连接有固定横梁3，固定横梁3内腔的底部固定安装有驱动装置4，驱动装置4包括固定板41，固定板41正面的顶端固定安装有驱动电机42，驱动电机42的输出轴固定连接有转动圆环43，转动圆环43的侧面固定安装有第一支撑板44，第一支撑板44上套接有活动块45，固定板41正面的底端固定安装有第二支撑板46，第二支撑板46上套接有转动柱47，转动柱47的侧面开设有限位槽48，并且活动块45位于限位槽48内，固定横梁3内腔的侧面固定连接有固定柱5，固定柱5的底部开设有通槽，并且通槽同时与转动柱47和移动柱8相适配，固定柱5内腔的底部开设有移动腔6，移动腔6的底部滑动连接有移动块7，并且移动块7的底部与驱动装置4的顶部相铰接，移动块7的底部固定连接有依次贯穿固定柱5底部和固定横梁3底部并延伸至房体1内腔的移动柱8，移动柱8远离移动块7的一端铰接有灭蚊箱9，灭蚊箱9的形状为u型，并且u型的开口处铺设有一层过滤网12，灭蚊箱9内腔的侧面固定连接有卡杆10，卡杆10的中部固定安装有紫外线灯11，紫外线灯11能对蚊虫进行吸引，从而可以让灭蚊箱9表面的电网能对蚊虫进行灭杀，并且灭蚊箱9的开口处设置有过滤网12，过滤网12的孔径为2.24毫米，可以防止蚊虫进入到灭蚊箱9内，打开驱动电机42，让驱动电机42的输出轴带动着转动圆环43进行旋转，使得转动圆环43侧面的第一支撑板44能带动着活动块45进行圆周旋转，因为固定板41的底部设置有可转动的转动柱47，并且转动柱47的侧面开设有与活动块45相适配的限位槽48，从而活动块45在进行圆周转动的同时能带动着转动柱47进行左右摇摆转动，进而可以让与转动柱47相连的移动块7能在移动腔6内进行向左或向右的移动，最终使得移动块7底部相连的移动柱8能在房体1内进行向左或向右的移动，通过驱动装置4与移动块7的设置，让移动块7能带动着移动柱8进行向左或向右的移动，从而达到带动着灭蚊箱9向左或向右移动的效果，避免需要悬挂大量灭蚊箱9来对蚊虫进行灭蚊，从而节约养殖成本，并且在一定程度上增加了养殖动物的效率。

工作原理：当需要移动灭蚊箱9时，先打开驱动电机42，让驱动电机42的输出轴带动着转动圆环43进行旋转，使得转动圆环43侧面的第一支撑板44能带动着活动块45进行圆周旋转，因为固定板41的底部设置有可转动的转动柱47，并且转动柱47的侧面开设有与活动块45相适配的限位槽48，从而活动块45在进行圆周转动的同时能带动着转动柱47进行左右摇摆转动，进而可以让与转动柱47相连的移动块7能在移动腔6内进行向左或向右的移动，最终使得移动块7底部相连的移动柱8能在房体1内进行向左或向右的移动，达到大范围灭蚊的效果。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种具有可移动灭蚊功能的养殖屋，包括房体，房体的顶部固定连接有房盖，房盖内腔的侧面固定连接有固定横梁，固定横梁内腔的底部固定安装有驱动装置，固定横梁内腔的侧面固定连接有固定柱，固定柱内腔的底部开设有移动腔，移动腔的底部滑动连接有移动块，并且移动块的底部与驱动装置的顶部相铰接，移动块的底部固定连接有依次贯穿固定柱底部和固定横梁底部并延伸至房体内腔的移动柱，移动柱远离移动块的一端铰接有灭蚊箱，灭蚊箱内腔的侧面固定连接有卡杆。该具有可移动灭蚊功能的养殖屋，通过驱动装置与移动块的设置，让移动块能带动着移动柱进行向左或向右的移动，从而达到带动着灭蚊箱向左或向右移动的效果。

技术研发人员：朱德仲
受保护的技术使用者：朱德仲
技术研发日：2017.04.17
技术公布日：2017.09.01
