一种自动投料设备使用方法与流程

本发明一种自动投料设备使用方法属于养殖设备领域，特别涉及在饲喂动物时自动定时定量投料。

背景技术：

随着数字化控制设备的广泛应用，自动定时定量投料已不是难事。但是多数小型饲养场由于设备投入的问题，仍然还是人工投料，没有充分利用机械设备，费工费时、工人效益不高、增加饲养成本，因此需要一种物美价廉的小型饲料投喂设备。

技术实现要素：

本发明一种自动投料设备使用方法解决了上述困难，利用智能控制箱定时开启伺服电机及投料电机，伺服电机带动牵引钢丝绳拉动料斗从料槽的一端运行到另一端、在此同时料斗下面的投料电机带动螺旋推杆将饲料从料斗中推出落入料槽，待料斗运行到终点时、伺服电机自动将料斗回位、料斗回位时投料电机关闭。

一种自动投料设备：包括立柱、房顶、t型滑道、伸缩电缆、伺服电机、定位轮、牵引钢丝绳、料斗、出料口、投料电机、牵引轮、螺旋推杆、托轮、智能控制箱、电源线，立柱与房顶、t型滑道、伺服电机、定位轮连接，房顶与t型滑道连接，t型滑道与伸缩电缆、托轮连接，伺服电机与牵引轮连接，牵引钢丝绳与定位轮、料斗、牵引轮连接，料斗与出料口、投料电机、托轮连接，投料电机与螺旋推杆连接，智能控制箱通过电源线与伺服电机连接，智能控制箱通过伸缩电缆与投料电机连接。

所述牵引钢丝绳为o型，左边与牵引轮的凹槽连接，右边与定位轮的凹槽连接，中间部位只有一边的钢丝绳与料斗连接。

所述料斗为梯形体形状，上面左右两边通过支架各设置了一堆托轮，底部横向设置了开口、开口与出料口的管壁连接，出料口的一端设置了投料电机、中间设置了螺旋推杆。

有益效果：多数小型饲养场由于设备投入的问题，仍然还是人工投料，没有充分利用机械设备。一种自动投料设备使用方法，利用智能控制箱定时开启伺服电机及投料电机，伺服电机带动牵引钢丝绳拉动料斗从料槽的一端运行到另一端、在此同时料斗下面的投料电机带动螺旋推杆将饲料从料斗中推出落入料槽，待料斗运行到终点时、伺服电机自动将料斗回位、料斗回位时投料电机关闭，实现了物美价廉的小型饲料投喂设备。

附图说明

为了进一步说明本发明的技术方案，下面对所需要使用的附图作简单地描述，下面描述中的附图仅仅是本发明的一些示意图，对于本领域技术人员来讲，不需要创造性可以结合这些附图获得更多的附图。

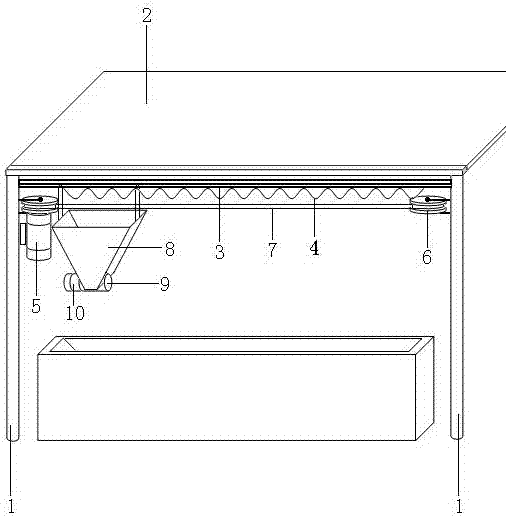

图1为一种自动投料设备的主视图；

图2为伺服电机的示意图；

图3为料斗的示意图；

图4为智能控制箱及电路图。

具体实施方式

现结合附图1—4详细说明本发明的实施方案：

一种自动投料设备：包括立柱1、房顶2、t型滑道3、伸缩电缆4、伺服电机5、定位轮6、牵引钢丝绳7、料斗8、出料口9、投料电机10、牵引轮11、螺旋推杆12、托轮13、智能控制箱14、电源线15，立柱与房顶、t型滑道、伺服电机、定位轮连接，房顶与t型滑道连接，t型滑道与伸缩电缆、托轮连接，伺服电机与牵引轮连接，牵引钢丝绳与定位轮、料斗、牵引轮连接，料斗与出料口、投料电机、托轮连接，投料电机与螺旋推杆连接，智能控制箱通过电源线与伺服电机连接，智能控制箱通过伸缩电缆与投料电机连接。

所述牵引钢丝绳为o型，左边与牵引轮的凹槽连接，右边与定位轮的凹槽连接，中间部位只有一边的钢丝绳与料斗连接。

所述料斗为梯形体形状，上面左右两边通过支架各设置了一堆托轮，底部横向设置了开口、开口与出料口的管壁连接，出料口的一端设置了投料电机、中间设置了螺旋推杆。

根据上述一种自动投料设备使用方法，使用时，先接通电源，利用小型铲车向料斗上料，通过智能控制箱设置好投料时间、伺服电机转动速度及转动圈数、投料电机转动速度，设置投喂时间到时，智能控制箱按照设置规程控制伺服电机带动牵引轮转动、牵引轮带动钢丝绳做o型运行、钢丝绳带动料斗向料槽的另一边运行、同时投料电机驱动螺旋推杆旋转将饲料从出料口推出落入料槽；料斗接近料槽的终点时即伺服电机设置的转动终点、智能控制箱控制伺服电机随即反转、带动钢丝绳反向运行、料斗随即一起反向回位、同时关闭投料电机、直至料斗回到原位、伺服电机停止转动，待下一次投喂时间到达，智能控制箱重复以上步骤。

以上所述仅为本发明的常规揭示，并非对本发明作任何形式上的限制；凡熟悉本行业的技术人员在未脱离本发明的技术方案范围内、实施对以上所述技术作出的任何等同变化的调整、修饰与演变等，均仍属于本发明的技术方案的保护范围内。

技术特征：

技术总结
本发明一种自动投料设备使用方法属于养殖设备领域，利用智能控制箱定时开启伺服电机及投料电机，伺服电机带动牵引钢丝绳拉动料斗从料槽的一端运行到另一端、在此同时料斗下面的投料电机带动螺旋推杆将饲料从料斗中推出落入料槽，待料斗运行到终点时、伺服电机自动将料斗回位、料斗回位时投料电机关闭。
