一种自动调节生产环境的塑料大棚的制作方法

本发明涉及一种调节植物生产环境的农用装置，具体涉及一种自动调节生产环境的塑料大棚,属于农用机械装置。

背景技术：

现如今，温室大棚生产是我国农作物生产的重点工程之一，它能够带来可观的经济效益，且能够满足了人们对反季节产品的需求。而大棚种植需要严格的控制其生长环境，包括温度，湿度，二氧化碳浓度以及光照等。通过对各种农作物生长规律的研究，控制其参数，使农作物达到优质，高产，高效生长的目的。而以往对大棚环境的控制多少都有人为干预，不仅浪费人力，物力，且达不到理想的效果。随着经济的飞速发展，农业生产效率大大提高，大棚培育农作物也成为当前的潮流，引起了人们的广泛关注。

技术实现要素：

针对上述不足，本发明提供了一种自动调节生产环境的塑料大棚。

本发明是通过以下技术方案实现的：一种自动调节生产环境的塑料大棚，包括支架，塑料薄膜，电源，导线，温度感应探头，控制器，温度调节装置，温度计，开关，动力泵，加热器，制冷器，热风循环管，冷风循环管，进气口，排气口，阀门，管道，空气调节系统，二氧化碳浓度感应器，新风换气机，湿度感应器，采光装置，加湿器，阳光定向器，采光罩，导光管，反射膜，漫射器，其特征在于：所述塑料薄膜安装在支架上，所述电源安在塑料大棚内部，所述温度感应探头和控制器还有温度调节装置安装在塑料大棚上方支架上，所述电源和温度感应探头通过导线相连接，所述温度感应探头和控制器通过导线相连接，所述控制器和温度调节装置通过导线相连接，所述空气调节系统安装在塑料大棚内部，所述采光装置安装在塑料大棚上方支架上。

在温度调节装置中，所述温度计通过导线与控制器相连接，所述控制器通过导线分别与两个开关相连接，所述第一个开关与动力泵通过导线相连接，所述动力泵与加热器通过管道相连接，所述加热器分别与热风循环管和塑料大棚进气口通过管道相连接，在加热器与进气口连接的管道中间设置有阀门，所述阀门与温度感应探头通过导线相连接，所述第二个开关与动力泵通过导线相连接，所述动力泵与制冷器通过导线相连接，所述制冷器分别与冷风循环管和塑料大棚的进气口相连接，在制冷器与进气口连接的管道中间设置有阀门，所述阀门与温度感应探头通过导线相连接。

在空气调节系统中，所述二氧化碳浓度感应器和控制器通过导线相连接，所述控制器分别与新风换气机和湿度感应器通过导线相连接，所述湿度感应器和加湿器通过导线相连接。

在采光装置中，所述阳光定向器与电源通过导线相连接，阳光定向器安装在采光罩上，所述采光罩安装在导光管上，所述导光管内设置有反射膜，导光管穿过塑料薄膜安装在支架上，所述漫射器安装在导光管下方。

该发明的有益之处在于通过温度调节装置调节塑料大棚内的温度，使得大棚内处于最佳的环境温度；采光装置可以解决塑料大棚内的塑料薄膜因反射不能最大程度吸收太阳光的缺陷，提高植物的光合作用强度；空气调节系统可以调节空气内的二氧化碳浓度和湿度；通过此装置将塑料大棚内的环境调节至最佳状态，从而提高植物的生长速率。

附图说明

图1为一种自动调节生产环境的塑料大棚的主视图；

图2为一种自动调节生产环境的塑料大棚的局部视图；

图3为一种自动调节生产环境的塑料大棚的局部视图；

图4为一种自动调节生产环境的塑料大棚的局部视图；

图5为一种自动调节生产环境的塑料大棚的局部视图。

图中,1、温度计，2、导线，3、控制器，4、开关，5、动力泵，6、管道，7、加热器，8、制冷器，9、阀门，10、热风循环管，11、冷风循环管，12、二氧化碳浓度感应器，13、新风换气机，14、加湿器，15、湿度感应器，16、阳光定向器，17、采光罩，18、导光管，19、反射膜，20、漫射器，21、塑料薄膜，22、温度感应探头，23、温度调节装置，24、采光装置，25、支架，26、电源，27、空气调节系统，28、出气口，29、进气口。

具体实施方式

一种自动调节生产环境的塑料大棚，包括支架25，塑料薄膜21，电源26，导线2，温度感应探头22，控制器3，温度调节装置23，温度计1，开关4，动力泵5，加热器7，制冷器8，热风循环管10，冷风循环管11，进气口29，排气口28，阀门9，管道6，空气调节系统27，二氧化碳浓度感应器12，新风换气机13，湿度感应器15，采光装置24，加湿器14，阳光定向器16，采光罩17，导光管18，反射膜19，漫射器20，其特征在于：所述塑料薄膜21安装在支架25上，所述电源26安在塑料大棚内部，所述温度感应探头22和控制器3还有温度调节装置23安装在塑料大棚上方支架25上，所述电源26和温度感应探头22通过导线2相连接，所述温度感应探头22和控制器3通过导线2相连接，所述控制器3和温度调节装置23通过导线2相连接，所述空气调节系统27安装在塑料大棚内部，所述采光装置24安装在塑料大棚上方支架25上。

在温度调节装置23中，所述温度计1通过导线2与控制器3相连接，所述控制器3通过导线2分别与两个开关4相连接，所述第一个开关4与动力泵5通过导线2相连接，所述动力泵5与加热器7通过管道6相连接，所述加热器7分别与热风循环管10和塑料大棚进气口29通过管道6相连接，在加热器7与进气口29连接的管道6中间设置有阀门9，所述阀门9与温度感应探头22通过导线2相连接，所述第二个开关4与动力泵5通过导线2相连接，所述动力泵5与制冷器8通过导线2相连接，所述制冷器8分别与冷风循环管11和塑料大棚的进气口29相连接，在制冷器8与进气口29连接的管道6中间设置有阀门9，所述阀门9与温度感应探头22通过导线2相连接。

在空气调节系统27中，所述二氧化碳浓度感应器12和控制器3通过导线2相连接，所述控制器3分别与新风换气机13和湿度感应器15通过导线2相连接，所述湿度感应器15和加湿器14通过导线2相连接。

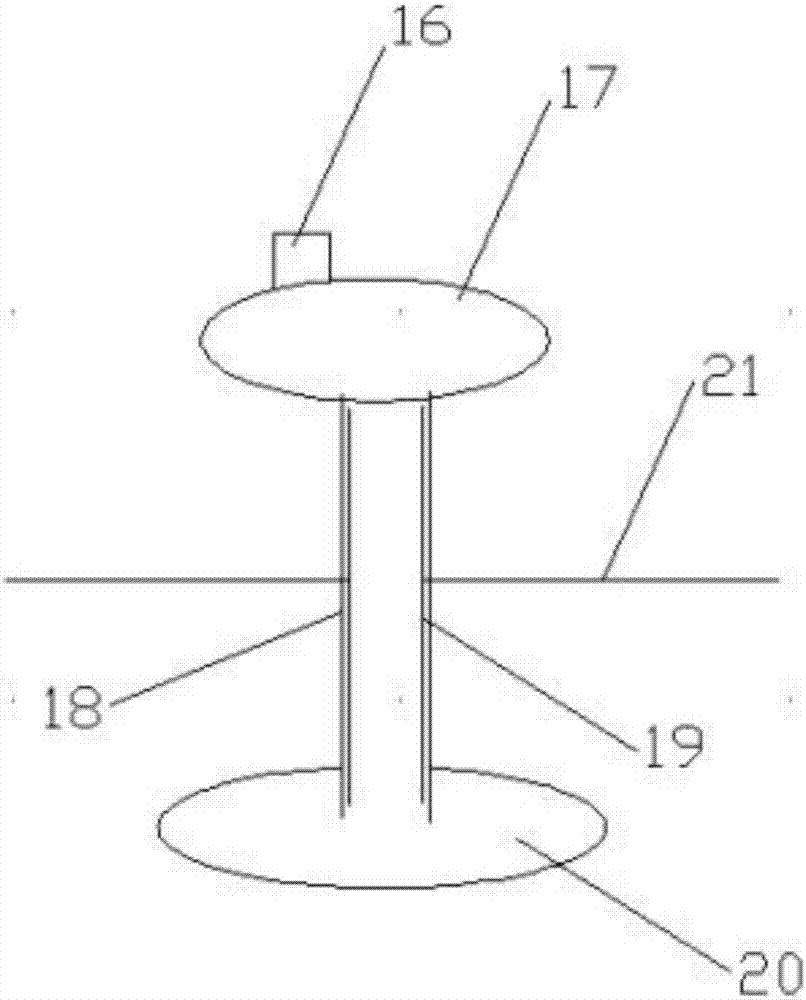

在采光装置24中，所述阳光定向器16与电源26通过导线2相连接，阳光定向器16安装在采光罩17上，所述采光罩17安装在导光管18上，所述导光管18内设置有反射膜19，导光管18穿过塑料薄膜21安装在支架25上，所述漫射器20安装在导光管18下方。

工作过程：工作时，温度感应探头22感应到温度偏离标准范围，将电信号传递给控制器3，控制开关4闭合启动温度调节装置23使得温度保持在正常水平内。在温度调节装置23内，通过温度计1精确的测定大棚内温度，将此信号传递给控制器3，控制器3通过分析控制下一步温度如何调节。当温度过低时，控制器3闭合第一个开关4同时动力泵5开始工作将气体输送至加热器7，通过加热器7将气体加热至所需温度通过热风循环管10循环将大棚内的温度提高至标准温度，此时温度感应探头22感应到温度已达到标准值，将电信号传递给阀门9使阀门9打开，将加热器7内的气体通过进气口29输送至两层塑料薄膜21间，达到保温效果；当温度过高时，控制器3闭合第二个开关4同时动力泵5开始工作将气体输送至制冷器8，通过制冷器8将气体冷却至所需温度通过冷风循环管11循环将大棚内的温度降低至标准温度，此时温度感应探头22感应到温度已达到标准值，将电信号传递给阀门9使阀门9打开，将制冷器8内的气体通过进气口29输送至两层塑料薄膜21间，达到保持效果。

在采光装置24工作时，阳光定向器16将转动的阳光照射方向固定后，通过大棚外的采光罩17捕获大棚外的阳光，并将其导入导光管18中，因在导光管18管道6内壁设置有反射率很高的反射膜19使得阳光强化高效传输，由漫射器20将阳光均匀的导入大棚内需要光线的地方。

在空气调节系统27工作时，二氧化碳浓度感应器12感应到大棚内二氧化碳的浓度超过一定值使植物的光合作用减弱，将电信号传递给控制器3控制新风换气机13工作，将大棚内的空气成分调节至需要的程度，工作结束后新风换气机13将停止工作，同时将信号反馈至二氧化碳浓度感应器12，使其控制控制器3开启湿度感应器15工作，若湿度不符合植物生长要求时，将开启加湿器14工作，使得大棚内植物生长环境更加舒适。

对于本领域的普通技术人员而言，根据本发明的教导，在不脱离本发明的原理与精神的情况下，对实施方式所进行的改变、修改、替换和变型仍落入本发明的保护范围之内。
