折叠式水田平整器的制作方法

技术领域：

本发明涉及农用机械制造技术领域，主要是一种折叠式水田平整器。

背景技术：
：

在农业种植领域，需要对表面不平整的田地进行平整，目前主要采用田地平整器对旋耕后的田地进行平整，但是现有的田地平整器的长度是固定的，不能根据田地的宽度进行平整器长度大小的调整，使用比较不便。

技术实现要素：
：

本发明所要解决的技术问题是提供一种折叠式水田平整器，以解决现有技术存在的技术问题。

为解决上述技术问题，本发明采用的技术方案是：

一种折叠式水田平整器,包括有底座主梁，底座主梁左、右两侧端部上分别固定焊接有第一横梁，其特征在于：所述左、右两侧第一横梁的端部上分别铰接连接有第二横梁，两侧第二横梁的端部上分别铰接连接有延伸梁，所述第二横梁的端部与延伸梁之间安装连接有弹簧，弹簧的一端固定在第二横梁的端部上，弹簧的另一端固定在延伸梁上；在第一横梁端部及第二横梁头部上的位置分别固定有第一安装块和第二安装块，第一安装块前、后侧上分别铰接连接有第一连杆，第二安装块前、后侧上分别铰接连接有第二连杆，前、后侧的第一连杆与第二连杆通过销轴铰接连接，所述的第一横梁与第二横梁通过第一连杆、第二连杆及销轴铰接连接在一起；在所述底座主梁的左、右两侧上还分别铰接安装有液压缸，两侧液压缸的活塞杆分别朝向两侧的第二横梁且与所述的销轴铰接连接，所述的第二横梁随着液压缸活塞杆的伸缩分别展开和折叠；所述底座主梁、第一横梁、第二横梁及延伸梁的底面上都固定有压泥片；所述底座主梁上固定焊接有立式连接座，立式连接座上可拆卸式安装有用于与旋耕机连接的连接架，连接架上左右两端上分别设有链孔，用于使通过链孔的链条与左右侧的第一横梁连接在一起。

所述的一种折叠式水田平整器，其特征在于：所述的立式连接座倾斜固定在底座主梁上。

所述的一种折叠式水田平整器，其特征在于：所述立式连接座的顶端上开设有螺栓安装孔，所述的连接架上固定有安装槽，连接架上设有与安装槽贯通的安装孔，所述立式连接座的顶端伸入至安装槽内，且其螺栓安装孔与连接架上的安装孔对合，通过螺栓固定将连接架固定连接在立式连接座上。

所述的一种折叠式水田平整器，其特征在于：所述的连接架上用于与旋耕机连接的部位固定有安装座。

本发明的优点是：

本发明结构改进简单却实用，利用铰接的第二横梁，且通过液压缸伸缩控制第二横梁的伸展与折叠，另外再有铰接的延伸梁，可根据实际操作需要展开本发明水田平整器，操作简单快速，实用性好。

附图说明：

图1为本发明的侧视图。

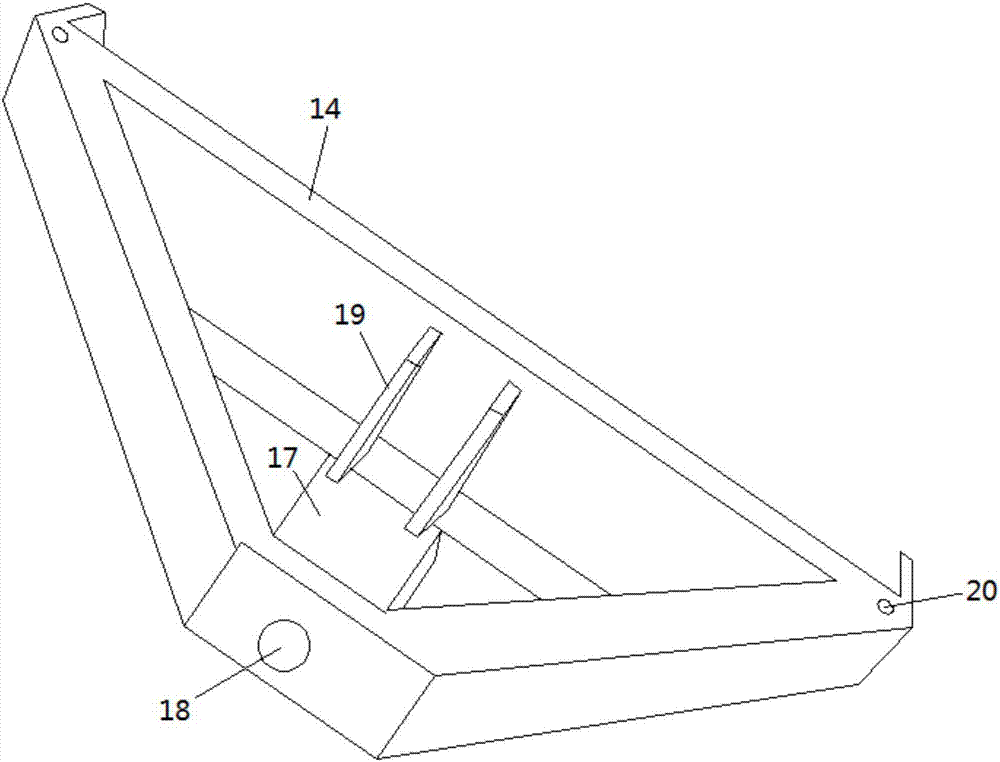

图2为本发明连接架的结构图。

具体实施方式：

参见图1、2，一种折叠式水田平整器,包括有底座主梁1，底座主梁左、右两侧端部上分别固定焊接有第一横梁2，所述左、右两侧第一横梁的端部上分别铰接连接有第二横梁3，两侧第二横梁的端部上分别铰接连接有延伸梁4，所述第二横梁3的端部与延伸梁4之间安装连接有弹簧5，弹簧5的一端固定在第二横梁的端部上，弹簧的另一端固定在延伸梁上；在第一横梁2端部及第二横梁3头部上的位置分别固定有第一安装块6和第二安装块7，第一安装块6前、后侧上分别铰接连接有第一连杆8，第二安装块7前、后侧上分别铰接连接有第二连杆9，前、后侧的第一连杆8与第二连杆9通过销轴10铰接连接，所述的第一横梁2与第二横梁3通过第一连杆4、第二连杆5及销轴10铰接连接在一起；在所述底座主梁1的左、右两侧上还分别铰接安装有液压缸11，两侧液压缸11的活塞杆分别朝向两侧的第二横梁且与所述的销轴10铰接连接，所述的第二横梁3随着液压缸11活塞杆的伸缩分别展开和折叠；所述底座主梁1、第一横梁2、第二横梁3及延伸梁4的底面上都固定有压泥片12；所述底座主梁1上固定焊接有立式连接座13，立式连接座上可拆卸式安装有用于与旋耕机连接的连接架14，连接架上左右两端上分别设有链孔20，用于使通过链孔的链条15与左右侧的第一横梁2连接在一起。

所述的立式连接座13倾斜固定在底座主梁1上。

所述立式连接座13的顶端上开设有螺栓安装孔16，所述的连接架14上固定有安装槽17，连接架上设有与安装槽贯通的安装孔18，所述立式连接座13的顶端伸入至安装槽17内，且其螺栓安装孔16与连接架上的安装孔18对合，通过螺栓固定将连接架14固定连接在立式连接座13上。

所述的连接架14上用于与旋耕机连接的部位固定有安装座19。

技术特征：

技术总结
本发明公开了一种折叠式水田平整器,包括有底座主梁，底座主梁左、右两侧端部上分别固定焊接有第一横梁，第一横梁的端部上铰接连接有第二横梁，第二横梁的端部上铰接连接有延伸梁，底座主梁、第一横梁、第二横梁及延伸梁的底面上都固定有压泥片；所述底座主梁上固定焊接有立式连接座，立式连接座上可拆卸式安装有用于与旋耕机连接的连接架。本发明通过液压缸伸缩控制第二横梁的伸展与折叠，可根据实际操作需要展开，操作简单快速，实用性好。

技术研发人员：时配江
受保护的技术使用者：霍邱县夏时农机制造有限公司
技术研发日：2017.05.26
技术公布日：2017.09.22
