一种高效化肥农药喷洒撒装置的制作方法

本发明涉及农业机械领域，具体是一种高效化肥农药喷洒撒装置。

背景技术：

在果园林中，需要进行施肥来保证土壤的肥效和进行喷洒农药来杀虫，使得果树正常生长，提高产果量。

传统的施肥，通过人工将肥料泼洒在果树的周边的土壤上，由于土质板结，肥料渗透到土壤中非常缓慢，在阳光照射下容易挥发，造成肥料的流失，另外雨水冲刷使得表面的肥料更加容易流失，这样施肥的效果十分有限，同时施肥过程中耗费大量人工，不仅作业效率低，也不经济；传统的农药喷洒，人工使用农药喷箱，进行逐个树木农药的喷洒，喷洒范围小，喷洒效率很低，且对人员身体的健康造成威胁。

技术实现要素：

本发明的目的在于提供一种高效化肥农药喷洒撒装置，以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：

一种高效化肥农药喷洒撒装置，包括支架和滚轮；所述支架两侧设有滚轮；所述支架底部设有深层施肥装置，深层施肥装置设有移动框体，移动框体套设有转筒；所述转筒底部固定连接有钻头；所述转筒靠近钻头一侧设有凹槽，凹槽侧壁上均匀分布有渗透管；所述转筒通过皮带传动机构连接有第一驱动电机；所述转筒顶部设有旋转接头，旋转接头连通有第一软管，第一软管连通有肥料箱；所述移动框体顶部固定连接有活塞杆，活塞杆连接有液压缸；所述支架右侧设有农药喷洒装置，农药喷洒装置设有支撑板；所述支撑板顶部铰接有摆臂；所述摆臂固定连接有钢丝，钢丝穿过固定环连接有绕线卷，绕线卷连接有第二驱动电机；所述摆臂末端固定连接有喷头，喷头通过第二软管连通有抽液泵，抽液泵与农药箱连通。

作为本发明进一步的方案：所述渗透管与转筒内腔连通。

作为本发明进一步的方案：所述滚轮连接有驱动装置。

作为本发明进一步的方案：所述转筒通过轴承与移动框体转动连接。

作为本发明进一步的方案：所述转筒为空心结构。

作为本发明进一步的方案：所述液压缸通过螺栓与支架固定连接。

作为本发明进一步的方案：所述支撑板与支架固定连接。

与现有技术相比，本发明的有益效果是：本发明通过设有深层施肥装置，将肥料直接注入土壤深处，便于果树根系的吸收，避免肥料难以渗透、容易流失的现象；本发明设有摆臂连接的喷头，便于调节农药的喷洒范围，提高农药的喷洒效率，节约农药；本发明可以同时进行施肥和农药喷洒，互不干扰，提高单次作业的效率，节省作业时间。

附图说明

图1为高效化肥农药喷洒撒装置的剖视图；

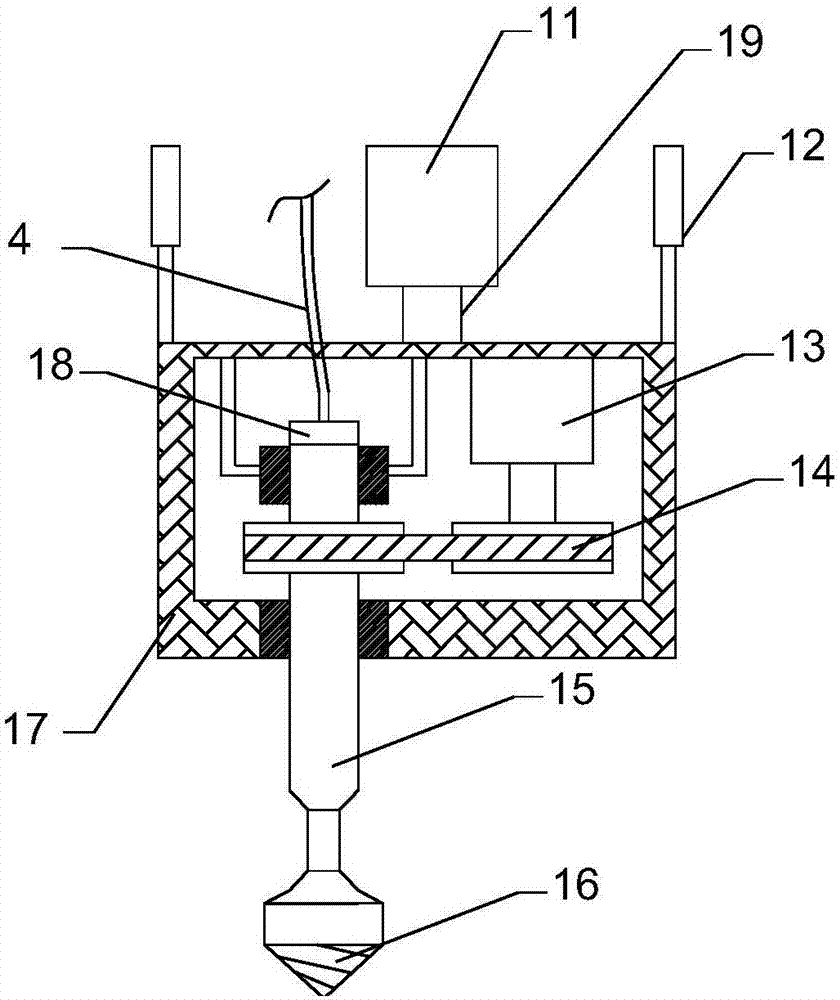

图2为高效化肥农药喷洒撒装置中施肥装置的结构示意图；

图3为高效化肥农药喷洒撒装置中转筒的结构示意图；

图4为高效化肥农药喷洒撒装置中农药喷洒装置的结构示意图。

图中：1-支架；2-滚轮；3-深层施肥装置；4-第一软管；5-连接杆；6-活塞板；7-肥料箱；8-进料斗；9-农药喷洒装置；10-远接控制器；11-第一液压缸；12-伸缩杆；13-驱动电机；14-皮带传动装置；15-转筒；16-钻头；17-移动框体；18-连接杆；19-第一活塞杆；20-凹槽；21-渗液管；22-喷头；23-钢丝；24-第二软管；25-抽液泵；26-药水箱；27-第二驱动电机；28-绕线卷；29-摆臂；30-支撑板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1～3，本发明实施例中，一种高效化肥农药喷洒撒装置，包括支架1和滚轮2；所述支架1两侧设有滚轮2，滚轮2连接有驱动装置，便于移动本装置；所述支架1底部设有深层施肥装置3，所述深层施肥装置3设有移动框体17，移动框体17套设有转筒15，转筒15通过轴承与移动框体17转动连接；所述转筒15为空心结构，转筒15底部固定连接有钻头16，钻头16向土壤中掘进；所述转筒15靠近钻头16一侧设有凹槽20，凹槽20侧壁上均匀分布有渗透管21，渗透管21与转筒15内腔连通，将肥料排放到土壤中；所述转筒15通过皮带传动机构14连接有第一驱动电机13，第一驱动电机13与外部电源电性连接；所述第一驱动电机13通过皮带传动机构14电动转筒15转动；所述转筒15顶部设有旋转接头18，旋转接头18连通有第一软管4，第一软管4连通有肥料箱7；所述肥料箱7设有进料管8，进料管8设有阀门；所述肥料箱7内设有活塞板6，活塞板6向下移动，对肥料箱7进行加压；所述活塞板6通过连接杆5，连接杆5穿过支架1并与支架1滑动连接；连接杆5末端与移动框体17固定连接；所述移动框体17顶部固定连接有活塞杆19，活塞杆19连接有液压缸11，液压缸11通过螺栓与支架1固定连接；所述液压缸11与外部电源电性连接，液压缸11通过活塞杆19带动移动框体17上、下移动。

请参阅图1和图4，所述支架1右侧设有农药喷洒装置9，农药喷洒装置9设有支撑板30，支撑板30与支架1固定连接；所述支撑板30顶部铰接有摆臂29，摆臂29可以自由转动；所述摆臂29固定连接有钢丝23，钢丝23穿过固定环连接有绕线卷28，绕线卷28连接有第二驱动电机27，第二驱动电机27与支撑板固定连接，第二驱动电机27与外部电源电性连接，第二驱动电机27带动绕线卷28转动，对钢丝23进行缠绕；所述摆臂29末端固定连接有喷头22，喷头22通过第二软管24连通有抽液泵25，抽液泵25与农药箱26连通；抽液泵25将农药溶液抽至喷头22喷出。

所述滚轮2的驱动装置、液压缸11、第一驱动电机13、第二驱动电机27和抽液泵25通过线缆电性连接有远接控制器10，远接控制器10对滚轮2的驱动装置、液压缸11、第一驱动电机13、第二驱动电机27和抽液泵25进行控制。

本发明的工作原理是：远接控制器10对滚轮2的驱动装置、液压缸11、第一驱动电机13、第二驱动电机27和抽液泵25进行控制，使得操作人员可以在安全范围外对本装置进行控制；在肥料箱7中加入肥料，在农药箱26中加入农药；通过远接控制器10启动第一驱动电机13，第一驱动电机13通过皮带传动结构14带动转筒15转动，进而带动钻头16转动，启动液压缸11，活塞杆19带动移动框体17和钻头16向下移动，钻头16掘进土壤中，转筒15凹槽20内的渗透管21进入土壤，同时移动框体17通过连接杆5带动活塞板6向下移动，对肥料箱7内的肥料进行挤压，肥料经过第一软管4进入转筒15内，并从渗透管21喷射进入土壤中；完成土壤的深层施肥，利于果树的根系吸收，避免肥料难以渗透进入土壤，造成肥效流失；所述启动第二驱动电机17，第二驱动电机17带动绕线卷18转动，绕线卷18对钢丝23进行缠绕，钢丝23拉动摆臂29转动，进而带动喷头向两侧展开，通过调节绕线卷18转动的圈数，调节喷头展开的角度，进而控制农药的播撒范围，提高播撒效率；关闭第二驱动电机17，启动抽液泵25，抽液泵25将农药抽至喷头22喷出，完成农药的喷洒，施肥与农药喷洒互补干扰，一次作业完成施肥和农药喷洒，提高作业效率。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
