本发明涉及一种种植机械,具体是一种主动覆土的播种施肥装置,属于农业机械领域。
背景技术:
播种施肥装置可以一次完成施肥和播种工作,减少作业工序,提高肥料利用效率。传统的种、肥同施方式采用单独的施肥开沟器和排种开沟器分别进行独立作业,一方面由于采用不同的仿形系统导致种、肥间距不能保持均衡,降低了肥料的有效利用效率;另一方面施肥开沟对播种带土壤产生扰动,降低了播种质量。本发明提出一种在同一沟槽内先后施肥和排种的装置,并采用主动覆土的方式进行种、肥分离,避免烧种,其有益效果是排种和施肥作业同时在一个沟槽内进行施用,种、肥间距均匀,增加了整体装置的可靠性。
目前,能够进行主动覆土的播种施肥装置还未见报道。同时,现有的播种施肥装置不能准确的调整种子和肥料之间施放距离。因此,通过设计一种可以主动覆土的的播种施肥装置,可满足作物生长对肥料和种子之间的距离要求,避免因距离过近造成烧种现象而影响出苗率,为作物的生长提供科学的播种施肥方法。
技术实现要素:
为了解决上述技术问题,本发明提供了一种主动覆土的播种施肥装置。
为了实现上述技术问题,本发明采用如下的技术方案:
一种主动覆土的播种施肥装置,其特征在于:包括施肥铲、铲柄、进肥管、排肥管、排种器、排种管、压肥板、挡土板、压土板、固定板,其中,施肥铲位于铲柄的前下方,进肥管位于铲柄的前上方,固定板位于铲柄的后方,固定板开有入土口,挡土板穿过入土口,压肥板焊接在铲柄的后方,压土板安装在两固定板之间,排种器位于固定板的上方,排肥管与排种管在同一沟槽内先后施肥和排种,采用压土板、挡土板、压肥板进行主动覆土,实现种、肥分离,完成高质量的播种施肥工作。
所述两固定板上分别开有入土口,挡土板穿过入土口,呈v字形布置。v字形挡土板开口方向与机具前进方向相同,挡土板将沟槽两侧的地表下方的湿润土壤通过入土口刮进固定板内,并覆盖于肥料上方。
所述压肥板位于两固定板之间,焊接于铲柄的后下方,覆盖肥带,将肥料压入土中。压肥板是将肥料初步压入沟底的装置,增强种、肥分离的效果。
所述压土板位于挡土板与排种管之间,并安装在两固定板之间,将挡土板覆回的过量的土壤进行压缩,以使播种前沟底与地表平行,且距离为播种深度。压土板与压肥板之间距离为农艺要求的种、肥间隔距离,以玉米为例即为3-5cm,确保种、肥分离质量。
本发明的有益效果在于:可以主动进行覆土,避免因种肥与种子之间距离过近造成烧种现象而影响出苗率。同时压土板将流入固定板之间的土壤进行压平,保证压土板与压肥板之间的距离,满足不同作物对种、肥之间的距离要求。
附图说明
图1为本发明的一种主动覆土的播种施肥装置的主视示意图;

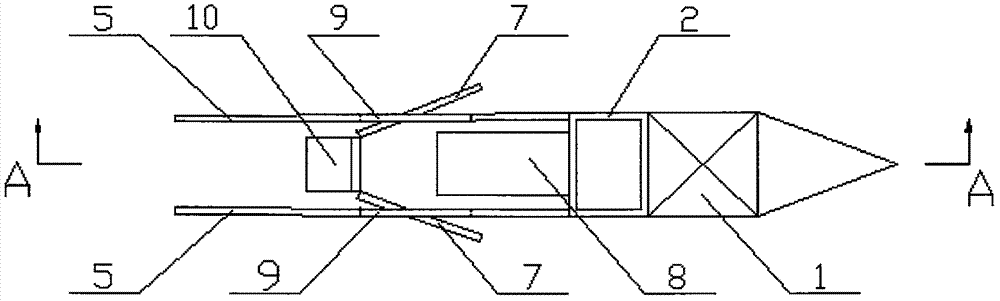

图2为图1拆去排种器、排种管和进肥管的俯视示意图;
图3为图2的a-a剖视图;
图4为挡土板和压土板示意图;
图5为播种施肥装置的工作示意图;
图中:1施肥铲,2铲柄,3进肥管,4排种器,5固定板,6排种管,7挡土板,8压肥板,9入土口,10压土板,11排肥管,12土壤,13肥料,14种子。
具体实施方式
下面结合附图对本发明的技术方案进行详细的描述,进一步了解本发明的目的、工作原理和功能。
如图1-5所示,一种主动覆土的播种施肥装置,包括铲柄(2),排肥管(11)位于铲柄(2)的内部。施肥铲(1)位于铲柄的前下方,铲尖由其通孔内的螺栓固定,便于拆装更换。进肥管(3)与水平面成一定角度焊接于铲柄(2)的前上方,并与排肥管(11)连通。两固定板(5)位于铲柄的后方,焊接于铲柄的两侧。两固定板(5)上分别开有入土口(9),以便土壤可以通过入土口进入两固定板之间。挡土板(7)分别穿过两入土口,呈v字形布置,挡土板与入土口之间的不同夹角可改变入土量的大小。压肥板(8)位于两固定板之间,焊接在铲柄的后方,将肥料压入土中。压土板(10)位于两挡土板(7)的后方,安装在两固定板之间,将从挡土板(7)覆回的土壤(12)压平,保证肥料(13)与种子(14)之间的距离l。排种器(4)位于固定板(5)的上方,排种管(6)位于排种器(4)的下方,完成排种工作。
如图5所示:工作时,由排肥器排出的肥料(13)从进肥管(3)流入,进肥管(3)与铲柄(2)内部相通,肥料(13)通过排肥管(11)流入由施肥铲(1)开出的浅肥沟内,浅肥沟低距离地表的高度为h。压肥板(8)将排出的肥料(13)压入土中。地表下的土壤(12)通过入土口(9)沿着挡土板(7)进入两固定板(5)之间。压土板(10)将流入两固定板(5)的过量的土壤(12)压平,保证种、肥之间的距离为l。排种器(5)将排出的种子(14)沿着排种管(6)排出,完成播种施肥工作。
上述具体实施方式仅是本发明的基本原理和主要特征进行描述,并非是对本发明的范围进行限定,凡是未脱离本发明技术精神的前提下,本领域普通技术人员对本发明的技术方案做出的同等变化或改型,皆应落入本发明的专利保护范围。
