一种多功能园林设备的制作方法

本发明属于园林设备技术领域，具体涉及一种多功能园林设备。

背景技术：

园林机械指链锯、割边机、修边机、绿篱机、割灌机、梳草机、高枝机、吸叶机、割草机、草坪修整机等用于园林绿化、园林建设、园林养护的机械设备。修剪是草坪养护基本的工作之一。选择合适的草坪修剪机是保证草坪修剪质量的前提，选择草坪修剪机的类型要根据草坪的功能而定，高尔夫球场的果岭、发球台选用果岭机及发球台草坪修剪机；球道及运动场草坪，如足球场、橄榄球场等，最佳选择滚刀式草坪修剪车，也可以选用旋刀式草坪修剪车；普通绿地，景观草坪等，选用旋刀式草坪修剪机；高尔夫球场斜坡选用悬浮式草坪修剪机；林间草坪或障碍物较多的草坪可选用割灌割草机。草坪机新机第一次运转五小时后应更换机油，以后每使用三十到五十小时更换一次机油。更换机油可以在刀盘下部机油底壳的放油孔放油，也可打开加油口，把机左倾放油（空滤一定要在上部）。无论如何放，应在热机刚停下，拆下火花塞点火线后立即把油放干净，复原，重新加上合适的机油于规定的刻度。注意:放出的废机油应保存好，交废油回收商，不可污染环境。

现有的园林设备在使用的时候，由于草坪上会有各种各样的垃圾和杂物，这样在对草坪进行修剪的时候，会因为这些杂物垃圾导致割草机的刀片发生损坏，并且在割过草之后或者在草坪不需要修剪的时候，上面会有一些垃圾和树叶等杂物不好清理的问题，为此我们提出一种多功能园林设备。

技术实现要素：

本发明的目的在于提供一种多功能园林设备，以解决上述背景技术中提出的现有的园林设备在使用的时候，由于草坪上会有各种各样的垃圾和杂物，这样在对草坪进行修剪的时候，会因为这些杂物垃圾导致割草机的刀片发生损坏，并且在割过草之后或者在草坪不需要修剪的时候，上面会有一些垃圾和树叶等杂物不好清理的问题。

为实现上述目的，本发明提供如下技术方案：一种多功能园林设备，包括扶手，所述扶手的一端设置有离合器，所述扶手的一侧设置有油门，所述扶手通过调节螺母与调节杆进行固定连接，所述调节杆的一侧设置有放物盘，所述调节杆的下方设置有收草袋，所述调节杆的一端设置有固定杆，所述固定杆的一端设置有割草高度调节器，所述固定杆的一侧设置有吸叶机，所述吸叶机的一侧设置有固定滑动杆，所述固定滑动杆的一侧设置有发动机，所述发动机的上方设置有油箱，所述油箱的一端设置有发动机启动把，所述发动机的一侧设置有降噪器，所述降噪器的一侧设置有外壳，所述外壳的两侧设置有侧挡板，所述外壳的一端设置有梳理钩，所述梳理钩的一端设置有弹簧，所述吸叶机的一端设置有吸叶管，所述固定滑动杆的一端设置有割草刀箱，所述割草刀箱的内侧设置有割草刀。

优选的，所述梳理钩与外壳通过转轴进行连接。

优选的，所述吸叶机与吸叶管连接在扶手与固定滑动杆的横杆上。

优选的，所述发动机可以带动吸叶机和割草刀，当割草刀抬起时单独带动吸叶机。

优选的，所述扶手可以通过调节螺母调节长度。

与现有技术相比，本发明的有益效果是：通过设计的梳理钩，在进行割草的时候，可以防止草坪上的杂物碰撞或者缠绕到割草刀上，使割草刀发生损坏和停转的现象，如果草坪上的草过长，可以通过侧挡板把草当到两边，防止草缠绕到滚轮或者割草刀上，导致机器停止运行，并且通过割草高度调节器，在不使用割草机时需要清理草坪上的树叶等杂物，可以单独把割草机调高，使用吸叶机进行清理。

附图说明

图1为本发明的园林设备结构示意图；

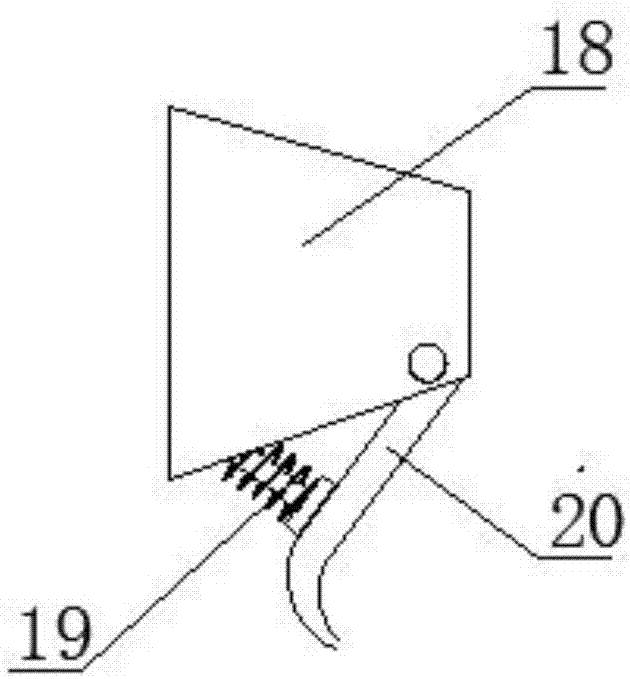

图2为本发明的梳理钩结构示意图；

图3为本发明的割草机调节结构示意图；

图中：1-扶手、2-离合器、3-油门、4-调节螺母、5-收草袋、6-调节杆、7-放物盘、8-固定杆、9-割草高度调节器、10-滚轮、11-吸叶机、12-固定滑动杆、13-发动机启动把、14-油箱、15-发动机、16-降噪器、17-侧挡板、18-外壳、19-弹簧、20-梳理钩、21-吸叶管、22-割草刀箱、23-割草刀。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1、图2和图3，本发明提供一种技术方案：一种多功能园林设备，包括扶手1，扶手1的一端设置有离合器2，扶手1的一侧设置有油门3，扶手1通过调节螺母4与调节杆6进行固定连接，调节杆6的一侧设置有放物盘7，调节杆6的下方设置有收草袋5，调节杆6的一端设置有固定杆8，固定杆8的一端设置有割草高度调节器9，固定杆8的一侧设置有吸叶机11，吸叶机11的一侧设置有固定滑动杆12，固定滑动杆12的一侧设置有发动机15，发动机15的上方设置有油箱14，油箱14的一端设置有发动机启动把13，发动机15的一侧设置有降噪器16，降噪器16的一侧设置有外壳18，外壳18的两侧设置有侧挡板17，外壳18的一端设置有梳理钩20，梳理钩20的一端设置有弹簧19，吸叶机11的一端设置有吸叶管21，固定滑动杆12的一端设置有割草刀箱22，割草刀箱22的内侧设置有割草刀23。

为了使梳理钩20方便使用，本实施例中，优选的梳理钩20与外壳18通过转轴进行连接。

为了使吸叶机11与吸叶管21连接稳定，本实施例中，优选的吸叶机11与吸叶管21连接在扶手1与固定滑动杆12的横杆上。

为了使吸叶机11和割草刀23使用方便，本实施例中，优选的发动机15可以带动吸叶机11和割草刀23，当割草刀23抬起时单独带动吸叶机11。

为了使扶手1方便使用，本实施例中，优选的扶手1可以通过调节螺母4调节长度。

本发明的工作原理及使用流程：本发明安装好过后，首先检查本发明的安装固定以及安全防护，然后就可以使用了，在进行割草的时候，通过梳理钩20可以把杂物挡在外面，在不割草进行清理树叶时，可以通过割草高度调节器9把割草机抬起，单独使用吸叶机11进行清理，这样就完成了对本发明的使用过程，本发明结构简单，使用安全方便。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。

技术特征：

技术总结
本发明公开了一种多功能园林设备，包括扶手，所述扶手的一端设置有离合器，所述扶手的一侧设置有油门，所述扶手通过调节螺母与调节杆进行固定连接，所述调节杆的一侧设置有放物盘，所述调节杆的下方设置有收草袋，所述调节杆的一端设置有固定杆，所述固定杆的一端设置有割草高度调节器；通过设计的梳理钩，在进行割草的时候，可以防止草坪上的杂物碰撞或者缠绕到割草刀上，使割草刀发生损坏和停转的现象，如果草坪上的草过长，可以通过侧挡板把草当到两边，防止草缠绕到滚轮或者割草刀上，并且通过割草高度调节器，在不使用割草机时需要清理草坪上的树叶等杂物，可以单独把割草机调高，使用吸叶机进行清理。

技术研发人员：刘志勇;季亚东
受保护的技术使用者：泰州亚东链条有限公司
技术研发日：2017.11.02
技术公布日：2018.02.27
