一种剥玉米装置的制作方法

本发明涉及农业生产工具领域，具体是一种剥玉米装置。

背景技术：

玉米是一种常见的粮食作物，玉米在收割后一般采用手工或简易机械装置进行脱粒处理，采用手工将玉米粒从玉米棒上剥离时十分困难且费时费力，采用简易机械装置能够在一定程度上解决手工剥玉米费时费力问题。

中国专利书cn104620778a公开了一种剥玉米器，包括底盖、上盖，上盖与底盖之间形成存储腔，底盖的底端设有弧形槽，弧形槽上设有一个与存储腔相通的开口，在开口尾端的所述底盖上设有一把锯齿刀片，上盖上设有至少一个出料口，此剥玉米器能够将玉米从玉米棒剥离时，需要付出大量人工。

技术实现要素：

本发明的目的是提供一种剥玉米装置，该装置采用了电机传动和直线滑台结构，不仅能够提高生产效率，降低劳动强度，而且还具有结构简单、操作方便、成本低廉的优点。

为实现以上目的,本发明采用如下技术方案：

一种剥玉米装置，其特征在于：其特征在于：包括底座1、悬臂梁2、直线滑台3，所述悬臂梁2的左侧设有轴承21，悬臂梁2的上侧设有锁紧器22，所述锁紧器22内侧设有弹簧221、挡板222、卡爪223，悬臂梁2的下侧设有凸台23,所述凸台23内侧设有刀具231，悬臂梁2的右侧设有连接板ⅰ24。

进一步的，所述直线滑台3左侧设有滑台31，直线滑台3上侧设有电动机ⅰ32，直线滑台3下侧设有连接板ⅱ33。

进一步的，所述底座1上侧设有垫块ⅰ11、垫块ⅱ12、支撑台13，所述垫块ⅰ11上侧设有电动机ⅱ111，所述电动机ⅱ111上侧设有固定杆1111，所述支撑台13上侧设有防护罩131、出料口132,所述防护罩131内侧设有斜撑1311。

有益效果：

本发明与现有技术相比，其有益效果体现在：该装置采用了电机传动和直线滑台结构，不仅能够提高生产效率，降低劳动强度，而且还具有结构简单、操作方便、成本低廉的优点。

附图说明

图1是本发明的结构示意图；

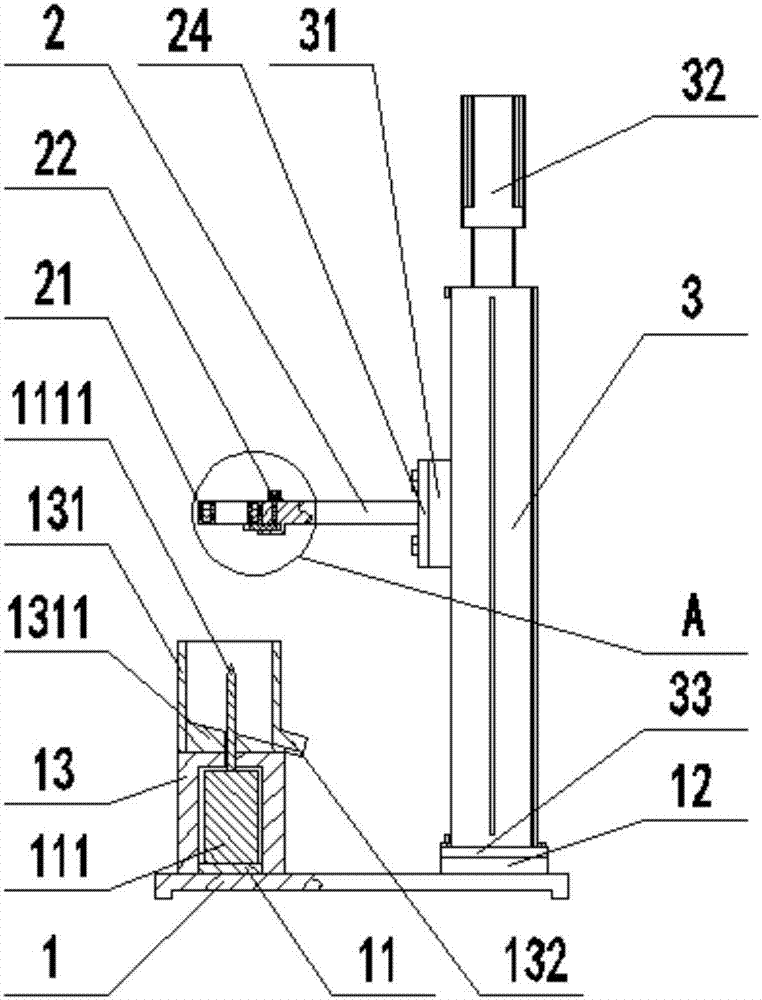

图2是本发明的局部剖面示意图；

图3是本发明图2中a处的局部放大示意图。

图中，1、底座；11、垫块ⅰ；111、电动机ⅱ；1111、固定杆；12、垫块ⅱ；13、支撑台；131、防护罩；1311、斜撑；132、出料口；2、悬臂梁；21、轴承；22、锁紧器；221、弹簧；222、挡板；223、卡爪；23、凸台；231、刀具；24、连接板ⅰ；3、直线滑台；31、滑台；32、电动机ⅰ；33、连接板ⅱ。

具体实施方式

为了使本发明的结构特征、功能特点更加通俗易懂，以下结合实施例、附图对本发明作进一步解释说明。

如图1～图3所示，本发明提供的一种剥玉米装置，包括底座1、悬臂梁2、直线滑台3，所述悬臂梁2的左侧设有轴承21，悬臂梁2的上侧设有锁紧器22，所述锁紧器22内侧设有弹簧221、挡板222、卡爪223，悬臂梁2的下侧设有凸台23,所述凸台23内侧设有刀具231，悬臂梁2的右侧设有连接板ⅰ24。

优选的，所述直线滑台3左侧设有滑台31，直线滑台3上侧设有电动机ⅰ32，直线滑台3下侧设有连接板ⅱ33。

优选的，所述底座1上侧设有垫块ⅰ11、垫块ⅱ12、支撑台13，所述垫块ⅰ11上侧设有电动机ⅱ111，所述电动机ⅱ111上侧设有固定杆1111，所述支撑台13上侧设有防护罩131、出料口132,所述防护罩131内侧设有斜撑1311。

具体使用时，将玉米插装在本发明的固定杆1111上，启动电动机ⅱ111带动玉米转动，同时启动电动机ⅰ32带动滑台31和悬臂梁2向下做线直线运动，刀具231通过锁紧器22将其锁止在悬臂梁2上,通过悬臂梁2带动刀具231对玉米进行剥粒，同时轴承21内孔套在玉米棒上起到导向作用，防护罩131右侧开有竖向开口便于悬臂梁2上下进给运动,在玉米粒剥除结束后电动机ⅰ32带动滑台31和悬臂梁2向上做线直线运动，当悬臂梁2向上运动至一定安全距离后关闭电动机ⅰ32和电动机ⅱ111，即完成一次剥玉米粒过程。

综上，本发明实施例具有如下有益效果：该装置在剥玉米粒时，采用了电机传动和直线滑台结构，不仅能够提高生产效率，降低劳动强度，而且还具有结构简单、操作方便、成本低廉的优点。

对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

技术特征：

技术总结
本发明公开了一种剥玉米装置，包括底座、悬臂梁、直线滑台，所述悬臂梁的左侧设有轴承，悬臂梁的上侧设有锁紧器，所述锁紧器内侧设有弹簧、挡板、卡爪，悬臂梁的下侧设有凸台,所述凸台内侧设有刀具，悬臂梁的右侧设有连接板Ⅰ；本发明采用了电机传动和直线滑台结构，不仅能够提高生产效率，降低劳动强度，而且还具有结构简单、操作方便、成本低廉的优点。

技术研发人员：谢春虎;袁群;刘露露;崔松;袁帅伟;李成;王磊;崔骄建;张西洋;黄鹤
受保护的技术使用者：安徽理工大学
技术研发日：2017.11.16
技术公布日：2018.02.27
