玉米脱粒机出料装置的制作方法

本发明涉及农业机械技术领域，具体为玉米脱粒机出料装置。

背景技术：

玉米是一年生雌雄同株异花授粉植物，植株高大，茎强壮，是重要的粮食作物和饲料作物，也是全世界总产量最高的农作物，其种植面积和总产量仅次于水稻和小麦，玉米一直都被誉为长寿食品，含有丰富的蛋白质、脂肪、维生素、微量元素、纤维素等，具有开发高营养、高生物学功能食品的巨大潜力，但由于其遗传性较为复杂，变异种类丰富，在常规的育种过程中存在着周期过长、变异系数过大、影响子代生长发育的缺点，而现代生物育种技术不但克服了上述缺点和不足，同时也提高了育种速度和质量，在对玉米进行加工的过程中需要对玉米棒和玉米粒进行分离，这就要用到玉米脱粒机，但是现有的玉米脱粒机在工作的过程中无法将脱粒后的玉米粒进行分类，达不到优劣分明的效果，不利于使用者的收集，加大了使用者的工作量，降低了脱粒机的实用性。

技术实现要素：

针对现有技术的不足，本发明提供了玉米脱粒机出料装置，具备玉米棒，优质玉米粒和劣质玉米粒可分别收集的优点，解决了现有的玉米脱粒机在工作的过程中无法将脱粒后的玉米粒进行分类，达不到优劣分明的效果，不利于使用者的收集，加大了使用者的工作量，降低了脱粒机实用性的问题。

为实现上述目的，本发明提供如下技术方案：玉米脱粒机出料装置，包括箱体，所述箱体右侧的底部开设有长孔，所述箱体的左侧固定连接有电机，所述电机的输出端固定连接有第一皮带轮，所述箱体的顶部固定连接有脱粒箱，所述脱粒箱底部的右侧开设有第一通孔，所述脱粒箱的左侧贯穿设置有转杆，所述转杆的右端贯穿脱粒箱并延伸至脱粒箱的内腔，所述转杆的右端固定连接有第一齿轮，所述脱粒箱内腔两侧的顶部和底部均活动连接有脱粒杆，所述脱粒杆表面的左端套设有第二齿轮，所述第一齿轮与第二齿轮啮合，所述脱粒杆的表面固定连接有脱粒片，所述转杆的左端套设有第二皮带轮，所述第一皮带轮和第二皮带轮通过皮带传动连接；所述箱体内腔的右侧固定连接有横板，所述横板表面的左侧开设有第二通孔，所述箱体内腔右侧的顶部固定连接有脱粒网，所述脱粒网远离箱体的一侧与横板顶部的左侧固定连接，所述横板底部的左侧固定连接有隔离板，所述隔离板远离横板的一侧与箱体内腔的底部固定连接，所述箱体内腔的右侧固定连接有滤网，所述滤网远离箱体内腔的一侧与横板的顶部固定连接，所述箱体底部的两侧均固定连接有支架，所述支架的底部通过转轴活动连接有滚轮。

优选的，所述箱体的右侧连通有出料管，所述出料管的表面设置有阀门，所述脱粒箱顶部的左侧连通有进料管，所述进料管的顶部活动连接有盖板,所述箱体的正表面通过铰链活动连接有箱门，所述箱门正表面的右侧固定连接有把手。

优选的，所述箱体底部的两侧均固定连接有电动伸缩杆，所述电动伸缩杆的底部固定连接有限位块，所述限位块的底部与滚轮接触。

优选的，所述第一齿轮的表面设置有第一齿牙，所述第二齿轮的表面设置有与第一齿牙相适配的第二齿牙。

优选的，所述箱体的顶部固定连接减震垫，所述减震垫的顶部与电机的底部固定连接。

与现有技术相比，本发明提供了玉米脱粒机出料装置，具备以下有益效果：

1、该玉米脱粒机出料装置，通过电机、第一皮带轮、脱粒箱、第一通孔、转杆、第一齿轮、脱粒杆、第二齿轮、脱粒片、第二皮带轮和皮带的设置，可以对玉米进行脱粒，再通过横板、脱粒网、隔离板、和滤网的配合使用能对种玉米棒，优质玉米粒和劣质玉米粒进行分离，从而具备玉米棒，优质玉米粒和劣质玉米粒可分别收集的优点，解决了现有的玉米脱粒机在工作的过程中无法将脱粒后的玉米粒进行分类，达不到优劣分明的效果，不利于使用者的收集，加大了使用者的工作量，降低了脱粒机实用性的问题。

2、该玉米脱粒机出料装置，通过对皮带的设置，可以带动第一皮带轮和第二皮带轮转动，从而带动转杆转动，通过对横板的设置，可以对脱粒网、隔离板和滤网起到支撑的作用，便于脱粒网、隔离板和滤网的工作，通过对脱粒网的设置，可以对玉米棒和玉米粒起到隔离的作用，便于使用者的分类收集，通过对隔离板的设置，可以对优质玉米粒与玉米棒之间隔离，便于使用者的分类，通过对盖板的设置，可以对脱粒箱内部的部件进行保护，防止出料装置在不使用的时候进入灰尘，对出料装置的使用造成影响，从而延长了出料装置的使用寿命，降低了使用者的使用成本，通过对电动伸缩杆和限位块的设置，可以对滚轮进行锁止，避免出料装置的任意联动，通过对减震垫的设置，可以减小电机的震动，延长电机的使用寿命，通过对支架和滚轮的设置，方便出料装置的移动，从而便于使用者的使用。

附图说明

图1为本发明结构示意图；

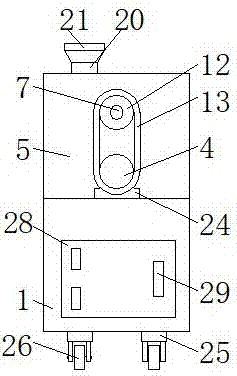

图2为本发明结构左视示意图。

图中：1箱体、2长孔、3电机、4第一皮带轮、5脱粒箱、6第一通孔、7转杆、8第一齿轮、9脱粒杆、10第二齿轮、11脱粒片、12第二皮带轮、13皮带、14横板、15第二通孔、16脱粒网、17隔离板、18出料管、19阀门、20进料管、21盖板、22电动伸缩杆、23限位块、24减震垫、25支架、26滚轮、27滤网、28箱门、29把手。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-2，玉米脱粒机出料装置，包括箱体1，箱体1的右侧连通有出料管18，出料管18的表面设置有阀门19，脱粒箱5顶部的左侧连通有进料管20，进料管20的顶部活动连接有盖板21，箱体1的正表面通过铰链活动连接有箱门28，箱门28正表面的右侧固定连接有把手29，通过对盖板21的设置，可以对脱粒箱5内部的部件进行保护，防止出料装置在不使用的时候进入灰尘，对出料装置的使用造成影响，从而延长了出料装置的使用寿命，降低了使用者的使用成本，箱体1底部的两侧均固定连接有电动伸缩杆22，电动伸缩杆22的底部固定连接有限位块23，通过对电动伸缩杆22和限位块23的设置，可以对滚轮26进行锁止，避免出料装置的任意联动，限位块23的底部与滚轮26接触，箱体1的顶部固定连接减震垫24，减震垫24的顶部与电机3的底部固定连接，通过对减震垫24的设置，可以减小电机3的震动，延长电机3的使用寿命，箱体1右侧的底部开设有长孔2，箱体1的左侧固定连接有电机3，电机3的输出端固定连接有第一皮带轮4，箱体1的顶部固定连接有脱粒箱5，脱粒箱5底部的右侧开设有第一通孔6，脱粒箱5的左侧贯穿设置有转杆7，转杆7的右端贯穿脱粒箱5并延伸至脱粒箱5的内腔，转杆7的右端固定连接有第一齿轮8，第一齿轮8的表面设置有第一齿牙，第二齿轮10的表面设置有与第一齿牙相适配的第二齿牙，脱粒箱5内腔两侧的顶部和底部均活动连接有脱粒杆9，脱粒杆9表面的左端套设有第二齿轮10，第一齿轮8与第二齿轮10啮合，脱粒杆9的表面固定连接有脱粒片11，转杆7的左端套设有第二皮带轮12，第一皮带轮4和第二皮带轮12通过皮带13传动连接，通过对皮带13的设置，可以带动第一皮带轮4和第二皮带轮12转动，从而带动转杆7转动；

箱体1内腔的右侧固定连接有横板14，通过对横板14的设置，可以对脱粒网16、隔离板17和滤网27起到支撑的作用，便于脱粒网16、隔离板17和滤网27的工作，横板14表面的左侧开设有第二通孔15，箱体1内腔右侧的顶部固定连接有脱粒网16，通过对脱粒网16的设置，可以对玉米棒和玉米粒起到隔离的作用，便于使用者的分类收集，脱粒网16远离箱体1的一侧与横板14顶部的左侧固定连接，横板14底部的左侧固定连接有隔离板17，通过对隔离板17的设置，可以对优质玉米粒与玉米棒之间隔离，便于使用者的分类，隔离板17远离横板14的一侧与箱体1内腔的底部固定连接，箱体1内腔的右侧固定连接有滤网27，滤网27远离箱体1内腔的一侧与横板14的顶部固定连接，箱体1底部的两侧均固定连接有支架25，支架25的底部通过转轴活动连接有滚轮26，通过对支架25和滚轮26的设置，方便出料装置的移动，从而便于使用者的使用，通过电机3、第一皮带轮4、脱粒箱5、第一通孔6、转杆7、第一齿轮8、脱粒杆9、第二齿轮10、脱粒片11、第二皮带轮12和皮带13的设置，可以对玉米进行脱粒，再通过横板14、脱粒网16、隔离板17、和滤网27的配合使用能对种玉米棒，优质玉米粒和劣质玉米粒进行分离，从而具备玉米棒，优质玉米粒和劣质玉米粒可分别收集的优点，解决了现有的玉米脱粒机在工作的过程中无法将脱粒后的玉米粒进行分类，达不到优劣分明的效果，不利于使用者的收集，加大了使用者的工作量，降低了脱粒机实用性的问题。

在使用时，使用者打开盖板21将玉米放入脱粒箱5内腔，通过打开电机3带动第一皮带轮4转动，第一皮带轮4通过皮带13带动第二皮带轮12转动，第二皮带轮12带动转杆7转动，转杆7带动第一齿轮8转动，第一齿轮8带动第二齿轮10转动，第二齿轮10带动脱粒杆9进行脱粒，脱粒后的玉米棒和玉米粒会从第一通孔6流入箱体1的内腔，脱粒网16会将米粒过滤，过滤后的米粒会再次从滤网27进行二次过滤，优质的米粒通过脱粒网16从滤网27顺流下在通过第二通孔15流至横板14、箱体1与隔离板17之间的空间里，而劣质的米粒会再次通过滤网27过滤到横板14、滤网27和箱体1之间的空间里，玉米棒会从脱粒网16的表面顺流至箱体1的底部，从而提供一种玉米棒，优质玉米粒和劣质玉米粒分离的空间。

综上所述，该玉米脱粒机出料装置，通过箱体1、电机3、第一皮带轮4、脱粒箱5、第一通孔6、转杆7、第一齿轮8、脱粒杆9、第二齿轮10、第二皮带轮12、皮带13、横板14、第二通孔15、脱粒网16、隔离板17、和滤网27的配合，解决了现有的玉米脱粒机在工作的过程中无法将脱粒后的玉米粒进行分类，达不到优劣分明的效果，不利于使用者的收集，加大了使用者的工作量，降低了脱粒机实用性的问题。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
