一种易拆式除螨器刷头的制作方法

本发明涉及除螨器技术领域，尤其涉及一种易拆式除螨器刷头。

背景技术：

螨虫属体型微小的动物，通常大小约0.5毫米，躯体和足上有许多毛，前端有口器，嗜食皮屑，寿命一般为3个月，但繁殖能力极强，一只螨虫在3月内可变成300只，螨虫易引起过敏性鼻炎、过敏性结膜炎、过敏性哮喘和过敏性皮炎等，对患者日常工作及生活都会产生影响，严重者甚至危及生命。

而除螨器刷头是一种用于除螨器前端的刷头，然而传统的装置大多结构简单，安装和拆卸较为麻烦，导致对装置内部进行清理时较为复杂，且传统的刷头大多密封性不高，从而使其无法满足人们的需求。

技术实现要素：

本发明的目的是为了解决现有技术中存在的缺点，而提出的一种易拆式除螨器刷头。

为了实现上述目的，本发明采用了如下技术方案：一种易拆式除螨器刷头，包括除螨器刷头本体，所述除螨器刷头本体外边缘处设置有密封圈，所述除螨器刷头本体上表面两端开设有拍板孔，所述除螨器刷头本体中心处设置有吸尘孔，所述除螨器刷头本体上表面位于吸尘孔两侧开设有紫外灯光通孔，所述除螨器刷头本体上表面位于吸尘孔两端设置有限位卡环，所述限位卡环两端设置有连接卡板，所述连接卡板内部嵌设有内挡板，所述内挡板外侧通过弹簧连接有卡轴。

作为上述技术方案的进一步描述：

所述拍板孔共开设有两个，且两个拍板孔关于除螨器刷头本体竖直中心线相互对称。

作为上述技术方案的进一步描述：

所述限位卡环共设置有两个，且两个限位卡环关于除螨器刷头本体竖直中心线相互对称。

作为上述技术方案的进一步描述：

所述限位卡环为圆形结构。

作为上述技术方案的进一步描述：

所述密封圈的内径大小与除螨器刷头本体的外径大小一致。

作为上述技术方案的进一步描述：

所述连接卡板共设置有四个，且四个连接卡板两两之间关于除螨器刷头本体中心线相互对称。

本发明中，首先，该装置通过在除螨器刷头本体外边缘处设置有密封圈，使该装置在安装后可以与除螨器进行无缝连接，提升了除螨器的密封性，使螨虫被吸入装置内部后不会再流出，提升了除螨器的除螨效率，其次，该装置通过卡轴将除螨器本体与除螨器进行卡接连接，使该装置的安装和拆卸方便，利于使用者对除螨器内部进行定期清理，提升了该装置的实用性。

附图说明

图1为本发明提出的一种易拆式除螨器刷头的结构示意图；

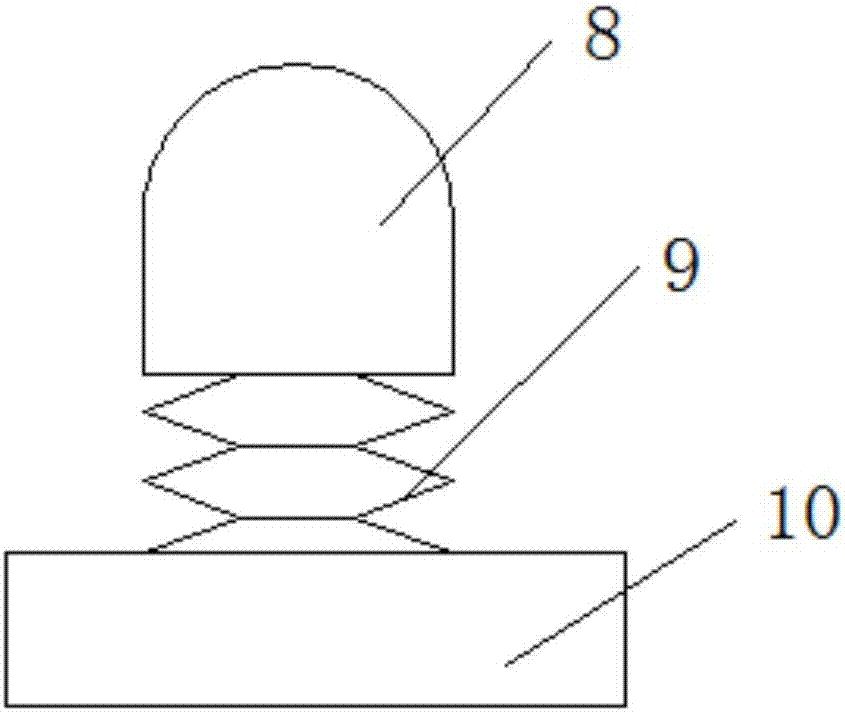

图2为本发明卡轴结构示意图。

图例说明：

1-拍板孔、2-限位卡环、3-除螨器刷头本体、4-紫外灯光通孔、5-密封圈、6-吸尘孔、7-连接卡板、8-卡轴、9-弹簧、10-内挡板。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

参照图1-2，一种易拆式除螨器刷头，包括除螨器刷头本体3，除螨器刷头本体3外边缘处设置有密封圈5，除螨器刷头本体3上表面两端开设有拍板孔1，除螨器刷头本体3中心处设置有吸尘孔6，除螨器刷头本体3上表面位于吸尘孔6两侧开设有紫外灯光通孔4，除螨器刷头本体3上表面位于吸尘孔6两端设置有限位卡环2，限位卡环2两端设置有连接卡板7，连接卡板7内部嵌设有内挡板10，内挡板10外侧通过弹簧9连接有卡轴8。

拍板孔1共开设有两个，且两个拍板孔1关于除螨器刷头本体3竖直中心线相互对称，限位卡环2共设置有两个，且两个限位卡环2关于除螨器刷头本体3竖直中心线相互对称限位卡环2为圆形结构，密封圈5的内径大小与除螨器刷头本体3的外径大小一致，连接卡板7共设置有四个，且四个连接卡板7两两之间关于除螨器刷头本体3中心线相互对称。

该装置通过在除螨器刷头本体3外边缘处设置有密封圈5，使该装置在安装后可以与除螨器进行无缝连接，提升了除螨器的密封性，使螨虫被吸入装置内部后不会再流出，提升了除螨器的除螨效率。

工作原理：使用时，首先将卡轴8压缩，使卡轴8进入连接卡板7内部，再将连接卡板7插接入除螨器底部卡槽内，卡槽内部开设有配合卡轴8使用的凹口，当卡轴8进入凹口内时，卡轴8弹出将该装置固定，限位卡环2嵌入除螨器底部的凹槽内，使该装置的位置不会出现偏移，最后将密封圈5套接在除螨器和除螨器刷头本体3的接口边缘处，完成该装置的安装。

以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。

技术特征：

技术总结
本发明公开了一种易拆式除螨器刷头，包括除螨器刷头本体，所述除螨器刷头本体外边缘处设置有密封圈，所述除螨器刷头本体上表面两端开设有拍板孔，所述除螨器刷头本体中心处设置有吸尘孔，所述除螨器刷头本体上表面位于吸尘孔两侧开设有紫外灯光通孔。本发明中，该装置通过在除螨器刷头本体外边缘处设置有密封圈，使该装置在安装后可以与除螨器进行无缝连接，提升了除螨器的密封性，使螨虫被吸入装置内部后不会再流出，提升了除螨器的除螨效率，该装置通过卡轴将除螨器本体与除螨器进行卡接连接，使该装置的安装和拆卸方便，利于使用者对除螨器内部进行定期清理，提升了该装置的实用性。

技术研发人员：不公告发明人
受保护的技术使用者：成都市欣欣高强度紧固件制造有限公司
技术研发日：2017.11.07
技术公布日：2018.02.23
