一种棉花花粉采集装置的制作方法

本实用新型涉及的是农业领域，具体涉及的是一种棉花花粉采集装置。

背景技术：

棉花花粉育种大部分是在棉花实验田中进行，由于科研人员需要对棉花进行培育，因此需要采集棉花的花粉进行转基因或者基因重组方面的研究，因此需要对棉花花粉进行采集，同时也要对棉花花粉的粉粒大小进行筛选，目前都是人工进行花粉的采集，然后利用空气分离的方法，分离出质量较好的花粉，但是这种方式由于是人工的，因此工作料率不高，但是对于花粉培育只有很小的一段时间可以供操作，所以需要解决此类事情。

技术实现要素：

本实用新型的目的在于提供一种棉花花粉采集装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种棉花花粉采集装置，包括U形管状结构的存储腔，所述存储腔两个折弯处的底部内腔与可拆卸连接存储器相通，所述存储腔的两个开口处分别固定采集管和抽风管，所述采集管的另一端开口处可拆卸连接采集网，所述存储腔和抽风管之间连接有过滤网。

本实用新型在使用时：

本实用新型在使用的时，先把采集网安装在采集管上，然后在抽风管上安装抽气装置，这样就实现了存储腔内部是负压的情况，在这时候，可以利用把采集网上格栅接触花粉的柱头，这样花粉就会被粘附在格栅上，此时由于内部负压情况，这样粘附的花粉会通过采集管进入存储腔内，随着重力的作用下一部分掉落到第一存储器内，还有一部分会随着存储腔内的空气流动进入U形存储腔内右侧的第二存储器内，还有更轻的花粉在采集网附近集中，同时当抽气装置停止工作后，这些花粉会再次掉落到第二存储器中，，同时当质量较差的花粉或者直径较小的花粉会穿过过滤网，然后随着抽气装置排出存储腔外。

另外，根据本实用新型上述实施例的一种棉花花粉采集装置，还可以具有如下附加技术特征：

根据本实用新型的一个实施例，所述采集网是圆形筒状结构且采集网的一端固定连接格栅，由于格栅可以使得花粉柱头插进格栅中间的位置，这样是需要移动格栅就可以把花粉柱头上的花粉颗粒粘附或者刮掉，进而实现了花粉和花粉柱头的分离，在负压的空气下，酒吧分离的花粉吸入存储腔内，实现了棉花花粉的采集和回收。

根据本实用新型的一个实施例，所述采集网的外侧壁固定有外螺纹。

根据本实用新型的一个实施例，所述抽风管的另一端与抽气泵连接，这样抽气泵工作后，就会使得整个装置都处在空气流动的负压情况下，只要控制空气的流速，还可以实现了分离不同质量花粉的目的。

根据本实用新型的一个实施例，所述格栅的间隔在棉花花粉的外径的一倍到两倍之间，当外径太大的时候，就使得花粉颗粒会在空气流动下进入抽气泵，影响了花粉的质量，但是花粉大于一倍的时候就可以使得花粉颗粒能够快速通过。

根据本实用新型的一个实施例，所述格栅由断面是圆形或者三角形的拉线相互交叉组成。

本实用新型的有益效果是：本实用新型通过花粉的颗粒不同还有质量不同，在一定的负压下，就实现了筛选分离花粉的目的，同时第一存储腔和第二存储器能够收集不同种类的花粉颗粒，因此还实现了花粉不同种类的收集。

附图说明

图1为本实用新型结构示意图；

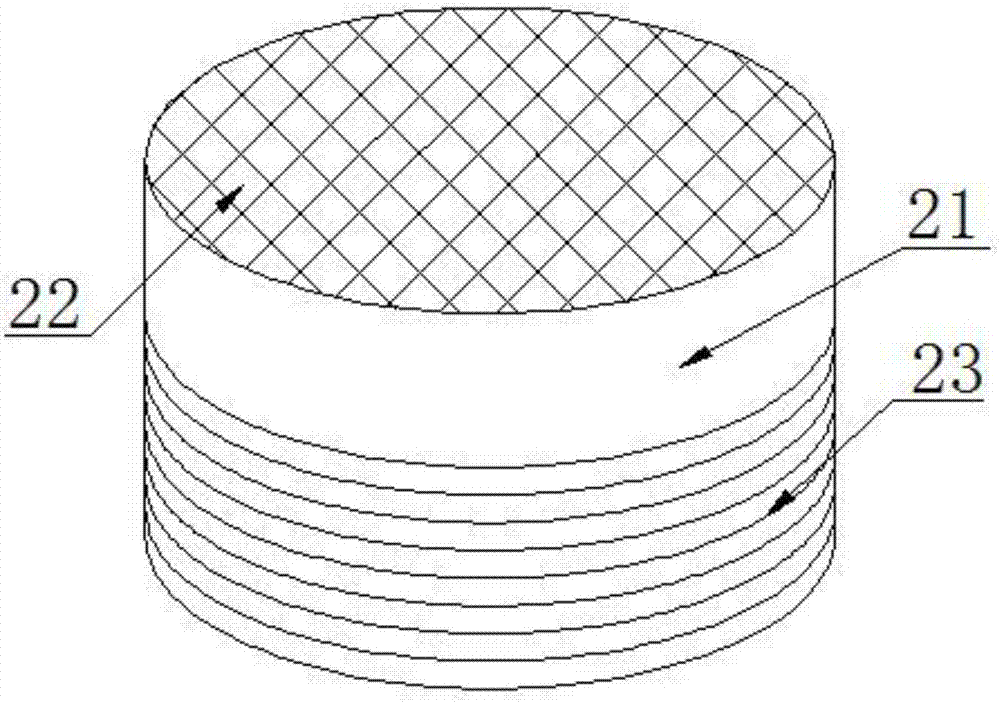

图2为本实用新型采集网结构示意图。

图中：1存储腔、11第一存储器、12第二存储器、2采集管、21采集网、22格栅、23外螺纹、3抽风管、31过滤网。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1至图2所示的一种棉花花粉采集装置，包括U形管状结构的存储腔1，所述存储腔1两个折弯处的底部内腔与可拆卸连接第一存储器11和第二存储器12相通，所述存储腔1的两个开口处分别固定采集管2和抽风管3，所述采集管2的另一端开口处可拆卸连接采集网21，所述存储腔1和抽风管3之间连接有过滤网31。进一步地，所述采集网21是圆形筒状结构且采集网21的一端固定连接格栅22。还可以进一步地，所述采集网21的外侧壁固定有外螺纹23。在上述中方案中，所述抽风管3的另一端与抽气泵连接，这样抽气泵工作后，就会使得整个装置都处在空气流动的负压情况下，只要控制空气的流速，还可以实现了分离不同质量花粉的目的。进一步地，所述格栅22的间隔在棉花花粉的外径的一倍到两倍之间。进一步地，所述格栅22由断面是圆形或者三角形的拉线相互交叉组成

本实用新型在使用的时，先把采集网21安装在采集管2上，然后在抽风管3上安装抽气装置，这样就实现了存储腔1内部是负压的情况，在这时候，可以利用把采集网21上格栅22接触花粉的柱头，这样花粉就会被粘附在格栅22上，此时由于内部负压情况，这样粘附的花粉会通过采集管2进入存储腔1内，随着重力的作用下一部分掉落到第一存储器11内，还有一部分会随着存储腔1内的空气流动进入U形存储腔1内右侧的第二存储器12内，还有更轻的花粉在采集网21附近集中，同时当抽气装置停止工作后，这些花粉会再次掉落到第二存储器12中，，同时当质量较差的花粉或者直径较小的花粉会穿过过滤网31，然后随着抽气装置排出存储腔1外。

本实用新型的工作原理如下：

本实用新型的应用是利用内部是负压的存储腔1和具有粘附和刮掉花粉功能的格栅22，实现了把花粉和花粉柱头分离，然后利用花粉的质量不同以及花粉半径的不同，还实现了花粉质量的选择，具有高效的工作能力。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
