风电声光驱鸟装置的制作方法

本实用新型涉及一种驱鸟装置，具体涉及一种风电声光驱鸟装置。

背景技术：

目前，城市配电网主要还依赖于架空线路来供电，而架空线杆塔则是鸟类搭窝筑巢的场所，为了预防鸟类在杆塔上搭窝筑巢，都会在易发生搭窝筑巢处装设驱鸟装置，该驱鸟装置主要是利用风带动风力驱动装置转动，利用转动及每个风叶上的镜片反射光驱赶鸟类。但是，鸟类对此类驱鸟装置的驱赶条件极易产生适应性，降低了原本设计的驱鸟效果。

技术实现要素：

本实用新型的目的就是针对现有技术存在的缺陷，提供一种风电声光驱鸟装置。

其技术方案是：风电声光驱鸟装置，包括底座、支撑杆、发电机、风瓦连接杆、风瓦、顶灯、变色灯、控制器、喇叭和蓄电池，支撑杆的下端连接在底座上，所述支撑杆的上端部连接发电机的动力轴，发电机的上部设有控制器，控制器的顶部设有顶灯，控制器一侧设有喇叭，控制器内设有控制电路和蓄电池；所述发电机外沿上设有径向远离发电机的风瓦连接杆，风瓦连接杆的外端部设有风瓦，风瓦内侧中部设有变色灯，变色灯周围的风瓦内侧面上贴附有反光镜片；所述发电机、蓄电池、喇叭、顶灯和变色灯均与控制电路电连接。

其中，所述风瓦连接杆及其外端部的风瓦均设为3—4套，均与分布在发电机外沿上。

所述风瓦为半球状结构，变色灯安装在半球状结构的凹面内中央，该凹面内侧壁上贴附反光镜片，所述半球状结构的凸面上涂覆有反光漆。

所述顶灯为红色发光二极管；所述变色灯为共阴极三色发光二极管；所述蓄电池的电压为9V。

所述喇叭为录制有驱鸟音频的高响度喇叭。

所述控制电路包括整流器、电容、稳压块、延时继电器和电阻，所述发电机的电源输出两端连接整流器的两输入端，整流器的正极输出端与第一电容的正极及稳压块的输入端相连接，稳压块的输出端与第二电容的正极、蓄电池的正极、第一延时继电器的电源正极端、第二延时继电器的电源正极端、第三延时继电器的电源正极端、喇叭的一端、顶灯的正极端、第二延时继电器常开触点的一端及第三延时继电器常开触点的一端相连接，顶灯的负极端通过第一电阻、喇叭的另一端及第一延时继电器触点的常开端相连接，第二延时继电器常开触点的另一端与变色灯的一阳极相连接，第三延时继电器常开触点的另一端与变色灯的另一阳极相连接，变色灯的阴极通过第二电阻与第一延时继电器触点的常闭端相连接，所述整流器的负极输出端与第一电容的负极、稳压块的地端、第二电容的负极、蓄电池的负极、相连接，第一延时继电器的电源负极端、第二延时继电器的电源负极端、第三延时继电器的电源负极端及第一延时继电器触点的动端相连接。

所述第一电容和第二电容的容量均为100μF，耐压均为50V；所述稳压块的型号为LM7809；所述第一电阻及第二电阻的阻值均为2—4.7K；所述第一延时继电器、第二延时继电器及第三延时继电器均为工作电压9V无限循环开关的延时继电器，其开关时间分别可调。

本实用新型与现有技术相比较，具有以下优点：设计合理、结构简单、容易制作；应用本实用新型的技术方案，变色灯不断变化光色，且在半球状结构的风瓦凹面内反光镜片的作用下，发光效果大大增强，顶灯交替发光以及喇叭的发声，有效防止了鸟类产生适应性，大大增强了驱鸟效果。

附图说明

图1是本实用新型一种实施例的结构示意图；

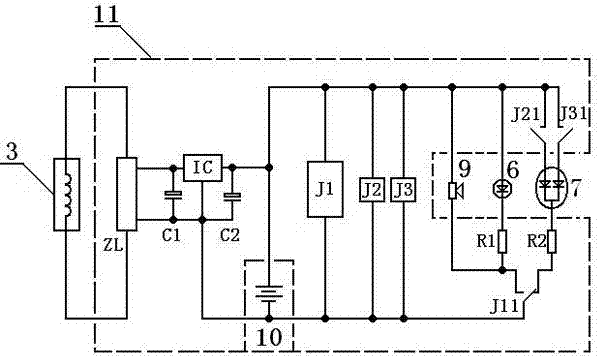

图2是本实用新型一种实施例的电路图。

具体实施方式

参照图1—图2，一种风电声光驱鸟装置，包括底座1、支撑杆2、发电机3、风瓦连接杆4、风瓦5、顶灯6、变色灯7、控制器8、喇叭9和蓄电池10，支撑杆2的下端连接在底座1上，所述支撑杆2的上端部连接发电机3的动力轴，发电机3的上部设有控制器8，控制器8的顶部设有顶灯6，控制器8一侧设有喇叭9，控制器8内设有控制电路11和蓄电池10；所述发电机3外沿上设有径向远离发电机的风瓦连接杆4，风瓦连接杆4的外端部设有风瓦5，风瓦5内侧中部设有变色灯7，变色灯7周围的风瓦5内侧面上贴附有反光镜片12；所述发电机3、蓄电池10、喇叭9、顶灯6和变色灯7均与控制电路11电连接。所述风瓦连接杆4及其外端部的风瓦5均设为3—4套（图1为平面图，其只画出2套的），均与分布在发电机3外沿上。所述风瓦5为半球状结构，变色灯7安装在半球状结构的凹面内中央，该凹面内侧壁上贴附反光镜片12，所述半球状结构的凸面上涂覆有反光漆。各个风瓦5的凹凸面为顺向安装。所述顶灯6为红色发光二极管；所述变色灯7为共阴极三色发光二极管；所述蓄电池10的电压为9V。

所述控制电路11包括整流器、电容、稳压块、延时继电器和电阻，所述发电机3的电源输出两端连接整流器ZL的两输入端，整流器ZL的正极输出端与第一电容C1的正极及稳压块IC的输入端相连接，稳压块IC的输出端与第二电容C2的正极、蓄电池DC的正极、第一延时继电器J1的电源正极端、第二延时继电器J2的电源正极端、第三延时继电器J3的电源正极端、喇叭9的一端、顶灯6的正极端、第二延时继电器常开触点I21的一端及第三延时继电器常开触点J31的一端相连接，顶灯6的负极端通过第一电阻R1、喇叭9的另一端及第一延时继电器触点J11的常开端相连接，第二延时继电器常开触点J21的另一端与变色灯7的一阳极相连接，第三延时继电器常开触点J31的另一端与变色灯7的另一阳极相连接，变色灯7的阴极通过第二电阻R2与第一延时继电器触点J11的常闭端相连接，所述整流器ZL的负极输出端与第一电容C1的负极、稳压块IC的地端、第二电容C2的负极、蓄电池DC的负极、第一延时继电器J1的电源负极端、第二延时继电器J2的电源负极端、第三延时继电器J3的电源负极端及第一延时继电器触点J11的动端相连接。所述第一电容C1和第二电容C2的容量均为100μF，耐压均为50V；所述稳压块IC的型号为LM7809；所述第一电阻R1及第二电阻R2的阻值均为2—4.7K。

制作本实用新型时，所述喇叭9为录制有驱鸟音频的高响度喇叭，其中包括号筒喇叭、放大器和录放音模块，录放音模块中先行录制警笛音、老鹰叫声或狗叫声等音频（本实施例设为老鹰叫声），录放音模块的音频通过放大器放大后驱动号筒喇叭发声。第一延时继电器J1、第二延时继电器J2及第三延时继电器J3均采用工作电压9V无限循环开关的延时继电器，其开关时间分别可调，设置第一延时继电器J1的第一延时继电器触点J11间隔1—10分钟（本实施例设为2分钟）翻转一次，设置第二延时继电器常开触点J21间隔4—15分钟（本实施例设为4分钟）翻转一次，设置第三延时继电器常开触点J31间隔6—20分钟（本实施例设为6分钟）翻转一次。

工作原理过程：参照图1—图2，由于本实用新型的风瓦连接杆4及其外端部的风瓦5均设为3—4套（图1为平面图，其只画出2套的），均与分布在发电机3外沿上，因此在风的作用下，风瓦5会带动风瓦连接杆4及发电机3绕其动力轴旋转。发电机3在转动时发出电能，该电能通过整流器ZL、第一电容C1、第二电容C2及稳压块IC的稳压滤波后给蓄电池DC充电，蓄电池DC内的电能驱动控制电路11工作。工作时，第一延时继电器触点J11间隔2分钟翻转一次，能使控制电路11中顶灯6和变色灯7的电源来回间隔2分钟转换一次，即顶灯6和变色灯7交替亮起，喇叭9随顶灯6的亮起而发声。第二延时继电器常开触点J21间隔4分钟翻转一次，即该触点闭合4分钟后断开4分钟交替转换，其闭合时变色灯7发出一种光线（如红色）；第三延时继电器常开触点J31间隔6分钟翻转一次，即该触点闭合6分钟后断开6分钟交替转换，其闭合时变色灯7发出另一种光线（如绿色）；由于第二延时继电器常开触点J21和第三延时继电器常开触点J31的间隔时间不同，两触点即会有机会在同一时间内同时闭合，这时变色灯7就会发出第三种光线（如黄色）。这样，变色灯7不断变化光色，且在半球状结构的风瓦5凹面内反光镜片12的作用下，增强发光效果，与顶灯6交替发光以及喇叭9的发声，大大增强了驱鸟效果。

本实用新型设计合理、结构简单、容易制作；应用本实用新型的技术方案，变色灯不断变化光色，且在半球状结构的风瓦凹面内反光镜片的作用下，发光效果大大增强，顶灯交替发光以及喇叭的发声，有效防止了鸟类产生适应性，大大增强了驱鸟效果。
