一种灵芝孢子粉收集装置的制作方法

本实用新型涉及一种粉状物收集装置，尤其是用于灵芝孢子粉的收集。

背景技术：

灵芝孢子是灵芝发育后期释放出来的种，是灵芝的精华。灵芝孢子粉是灵芝在生长成熟期，从灵芝菌褶中弹射出来的极其微小的卵形生殖细胞即灵芝的种子。每个灵芝孢子只有4－6个微米，是活体生物体，双壁结构，外层被坚硬的几丁质纤维素所包围，很难被人体充分吸收。

灵芝孢子粉属于药食两用食品，针对免疫系统、神经系统、内分泌和代谢系统以及心血管系统等都具有调节作用，长期食用安全无副作用。种植1000千克灵芝大约能收集1千克孢子粉，所以灵芝孢子粉，极其稀少珍贵。在《本草纲目》中灵芝孢子粉列为上品，适合所有人群，同时灵芝孢子粉还具有美容养颜的功效，对于中年女性来讲，是延缓衰老的食用佳品。灵芝孢子粉在自然环境条件下收集非常困难，用现有的袋式吸尘装置收集灵芝孢子粉，收集率很低，经常发生轴流式抽风电机烧损的情况。

技术实现要素：

本实用新型所要解决的技术问题是提供一种灵芝孢子粉收集装置，具有结构简单、使用方便以及提高灵芝孢子粉收集率的特点。

为解决上述技术问题，本实用新型所采取的技术方案是：

一种灵芝孢子粉收集装置，包括主吸管、分支吸管、抽风机、支架、收集袋和风力调节阀门；所述主吸管所述主吸管通过支架架设在地面上，所述抽风机位于主吸管右部并与主吸管相连通，所述收集袋的进口与抽风机的出风口相连通；所述分支吸管有多个并与主吸管相连通，分支吸管的进风口朝向地面；所述风力调节阀门安装在抽风机左侧的分支吸管内。

上述的一种灵芝孢子粉收集装置，增设架圈；所述架圈安装在支架顶部并托举主吸管。

上述灵芝孢子粉收集装置，增设振动器；所述振动器与架圈连接。

上述灵芝孢子粉收集装置，所述主吸管左高右低并通过支架架设在地面上。

上述灵芝孢子粉收集装置，增设底盘，所述底盘位于灵芝栽培地面上并与支架下端连接。

本实用新型提供的灵芝孢子粉收集装置，设置了多个支架将主吸管架设在地面上，多个分支吸管均布并与主吸管相连通，风力调节阀门安装在抽风机左侧的分支吸管内，分支吸管的进风口朝向地面上的灵芝，抽风机在分支吸管的进风口处产生负压，将灵芝孢子粉吸入主吸管内并快速经过抽风机进入收集袋，操控风力调节阀门可以调节整个管路系统的风压，使各分支吸管的进风保持均匀，这种结构可提高灵芝孢子粉收集率，使收集装置方便快捷的安装在灵芝种植地块上，提高了生产效率。

附图说明

图1为本实用新型的结构示意图；

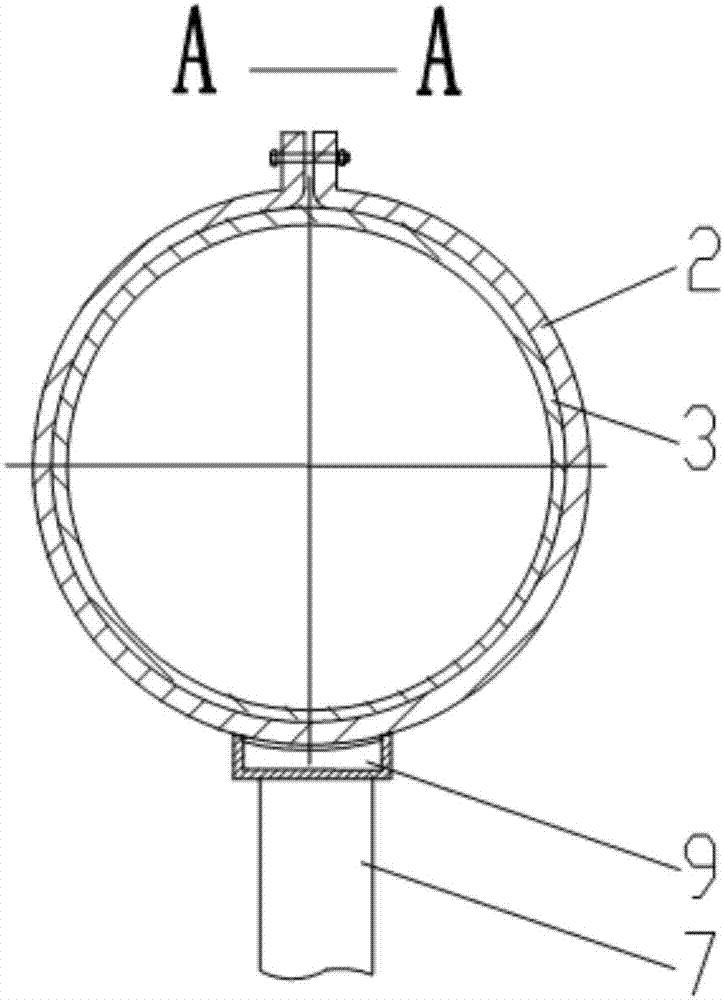

图2为图1中的A-A视图。

图中各部件标号为：分支吸管1、架圈2、主吸管3、抽风机4、收集袋5、灵芝栽培地面6、支架7、底盘8、振动器9、进风口10、风力调节阀门11。

具体实施方式

参见图1；本实用新型的主吸管3通过支架7架设在地面上，抽风机4位于主吸管3右部并与主吸管3相连通，收集袋5的进口与抽风机4的出风口相连通；分支吸管1有多个并与主吸管3相连通，分支吸管1的进风口10朝向地面的灵芝；分支吸管1的进风口设计成喇叭口，可以吸入更多的灵芝孢子粉。抽风机4产生的吸力使灵芝孢子粉在飘逸状态下被吸入收集袋5内。

风力调节阀门11安装在抽风机4左侧的分支吸管1内，根据工作现场的实际情况，通过风力调节阀门11使各分支吸管1的进风保持均匀。风力调节阀门11选用蝶阀，可以很容易调节风压。

参见图2，架圈2为抱箍式结构，通过螺栓安装在支架7顶部并托举主吸管3，振动器9可以使用电磁振动器或超声波振动器，振动器9可以连接在主吸管3下面或侧面，振动器9工作时使主吸管3抖动，可以防止灵芝孢子粉附着在主吸管3内壁上产生堆积层，使灵芝孢子粉快速经过抽风机4进入收集袋5内。收集袋5采用纺织布袋，纺织布袋的纤维之间的孔径小于4微米，可以防止灵芝孢子粉渗漏。主吸管3左高右低并通过支架7架设在地面上，倾斜角度在15度-20度之间，可以加快灵芝孢子粉进入收集袋5的速度。底盘8位于灵芝栽培地面6上并与支架7下端连接，这种结构使灵芝孢子粉收集装置方便快捷的稳定支撑在灵芝栽培地块上，安装工序省时省力，可使所述收集装置转移到另一块灵芝栽培地块上也很方便。
