一种白菜点播式精量播种器的制作方法

本实用新型涉及农用机械技术领域，具体涉及一种白菜点播式精量播种器。

背景技术：

由于白菜种子的粒径较小，目前还没有适合白菜种子专用的直播式精量播种设备，其播种大多采用人工点播或条播的方式，即先在土壤表面划出浅沟，再将白菜种子撒于浅沟内，操作人员长时间弯腰作业导致工作效率低、易疲劳，播种速度慢，且不易保证播种的精度，经常出现播种不均匀或浪费种料的现象。

技术实现要素：

本实用新型目的是提供一种白菜点播式精量播种器，它能有效地解决背景技术中所存在的问题。

为了解决背景技术中所存在的问题，它包含一体密闭式的罐体1，该罐体1的底部安装有与其转动连接配合的精播轮2，所述罐体1的顶部开设有槽，该槽的顶部设置有与其盖扣配合的顶盖3，所述罐体1一端的底部焊接固定有定位台4，该定位台4的底部安装有万向轮5，所述定位台4的顶部安装有与其转动连接配合的手扶杆6，所述精播轮2的内部设置有一个与其同心的腔体7，该腔体7的一端与轴管9相连，所述腔体7的另一端环形阵列有数个种槽10，该种槽10与腔体7之间通过通风管道11相连，所述的通风管道11与种槽10之间设置有筛网12，所述的轴管9通过管道13与抽真空风机14相连，所述腔体7内设置有与其间隙滑动配合的挡块15，该挡块15位于靠近通风管道11的一侧与通风管道11接触，所述精播轮2的另一端通过转轴8与罐体1相连。

所述转轴8的一端通过轴承座固定在精播轮2上，其另一端通过轴承座固定在罐体1上。

当种子旋转至底部时，挡块15与通风管道11接触时，由于失去了通风管道11内的气体，位于种槽10内的种子就会脱落下来。

由于采用了以上技术方案，本实用新型具有以下有益效果：结构设计合理，操作过程不繁琐，播种速度快，大大的提高了工作效率，能够保证播种的精度，不会出现播种不均匀和浪费种料的现象，且能够通过更换精播轮实现1-4粒投种量可调和株距之间的调整。

附图说明

为了更清楚地说明本实用新型，下面将结合附图对实施例作简单的介绍。

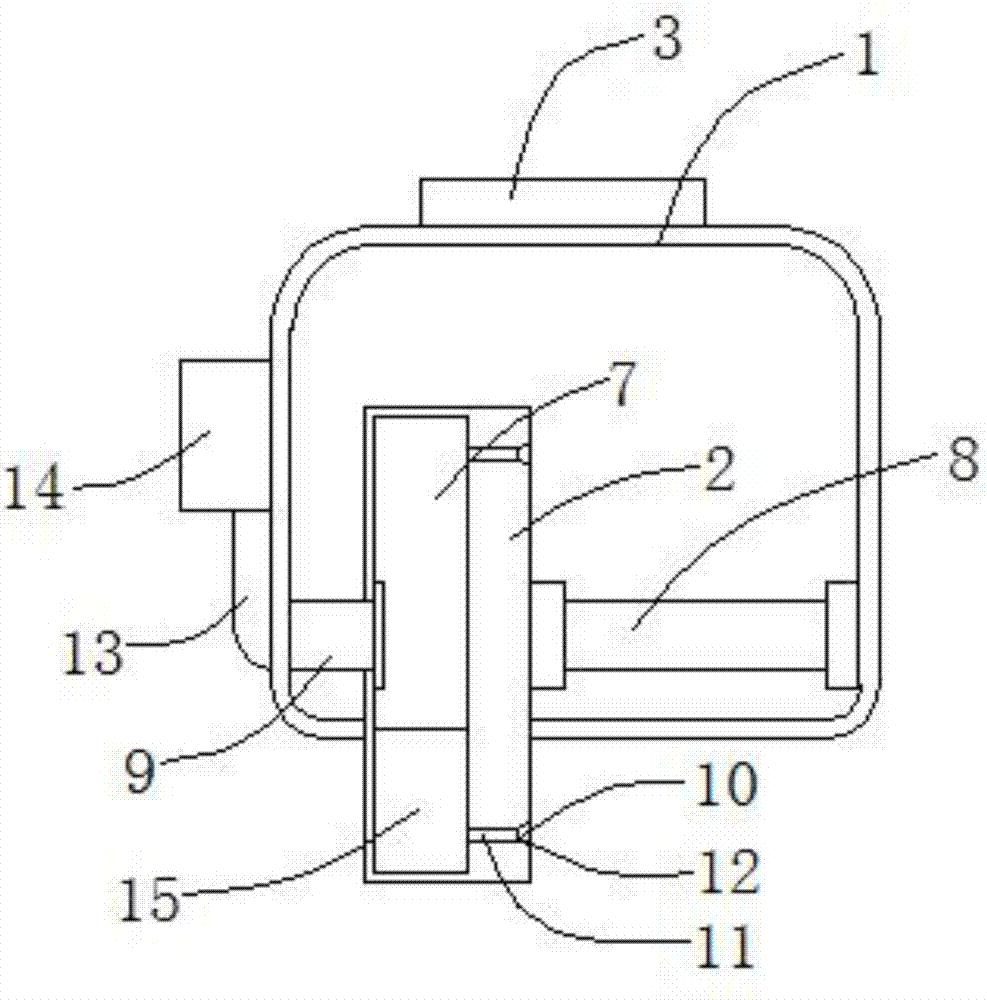

图1是本实用新型的主视图；

图2是图1的右视图；

图3是本实用新型中挡块的俯视图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

参看图1-3，本具体实施方式是采用以下技术方案予以实现，它包含一体密闭式的罐体1，该罐体1的底部安装有与其转动连接配合的精播轮2，所述罐体1的顶部开设有槽，该槽的顶部设置有与其盖扣配合的顶盖3，所述罐体1一端的底部焊接固定有定位台4，该定位台4的底部安装有万向轮5，所述定位台4的顶部安装有与其转动连接配合的手扶杆6，所述精播轮2的内部设置有一个与其同心的腔体7，该腔体7的一端与轴管9相连，所述腔体7的另一端环形阵列有数个种槽10，该种槽10与腔体7之间通过通风管道11相连，所述的通风管道11与种槽10之间设置有筛网12，所述的轴管9通过管道13与抽真空风机14相连，所述腔体7内设置有与其间隙滑动配合的挡块15，该挡块15位于靠近通风管道11的一侧与通风管道11接触，所述精播轮2的另一端通过转轴8与罐体1相连。

所述转轴8的一端通过轴承座固定在精播轮2上，其另一端通过轴承座固定在罐体1上。

当种子旋转至底部时，挡块15与通风管道11接触时，由于失去了通风管道11内的气体，位于种槽10内的种子就会脱落下来。

同时可以根据需要通过更换精播轮2实现精量播种的目的，比如种槽10较小时，可以实现每次投种1-2粒，同时还可以控制种槽10之间的间距实现，控制投种之间的间距，实现5cm到60cm间距可调。

由于采用了以上技术方案，本具体实施方式具有以下有益效果：结构设计合理，操作过程不繁琐，播种速度快，大大的提高了工作效率，能够保证播种的精度，不会出现播种不均匀和浪费种料的现象。

最后应说明的是：以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。
