本实用新型涉及自动加料器技术领域,尤其涉及一种板角山羊饲养自动加料器。
背景技术:
板角山羊主产于四川省万源市和重庆市城口、巫溪县等地,是经当地群众长期选育而成的皮、肉兼用型山羊良种,具有体型大、生长快,产肉多、膻味轻、皮张面积大、质量好等特点,适应性强,抗病力强,是山区发展草食牲畜,以草换肉的重要山羊品种资源,一般在对板角山羊进行饲养时,饲养员都是定时对饲养盆内添加饲料等,这种方法非常不便,需要饲养员定时盯着饲养盆,浪费饲养员的时间,并且效率也较低,为此我们提供一种板角山羊饲养自动加料器。
技术实现要素:
本实用新型的目的是为了解决现有技术中存在的缺点,而提出的一种板角山羊饲养自动加料器。
为了实现上述目的,本实用新型采用了如下技术方案:
一种板角山羊饲养自动加料器,包括壳体和设置在壳体上端的壳盖,所述壳体的下端设有底座,所述壳体内设有转动板,所述转动板的两侧对称设有两个固定板,所述固定板的一端固定在壳体内的底部,所述所述固定板的一侧设有转轴,所述转轴的两端均通过转动机构与固定板转动连接,所述转动板的一端上侧设有放置盘,所述放置盘内设有储料盒,所述储料盒的上方设有下料盒,所述下料盒通过固定件与壳体的内壁固定连接,所述下料盒的下端连通有下料漏斗,所述转动板的另一端上侧设有第一固定杆,所述第一固定杆的一端设有倾斜的第二固定杆,所述第二固定杆远离第一固定杆的一端设有挡料板,所述挡料板与下料漏斗的下端相抵,所述转动板的下方设有固定盒,所述固定盒位于第一固定杆的正下方,所述固定盒通过弹力机构与转动板连接,所述转动板的一侧设有限位机构,所述壳体的侧壁上设有与储料盒位置对应的开口。
优选地,所述弹力机构包括第一插杆,所述第一插杆的一端与转动板的下侧固定连接,所述第一插杆的另一端贯穿固定盒并延伸至其内部,所述第一插杆上套设有第一弹簧,所述第一弹簧的一端与转动板的侧壁固定连接,所述第一弹簧的另一端与固定盒的上侧固定连接。
优选地,所述限位机构包括限位板,所述限位板位于第一固定杆的一侧且限位板固定在壳体的内壁上,所述限位板的侧壁上对称设有两个限位槽,所述转动板的一侧开设有凹槽,所述凹槽内设有第二插杆,所述第二插杆贯穿凹槽并延伸至其外部,所述第二插杆远离转动板的一端设有限位珠,所述限位珠与其中一个限位槽相抵,所述第二插杆上套设有第二弹簧,所述第二弹簧的一端与转动板的侧壁固定连接,所述第二弹簧的另一端与限位珠固定连接。
优选地,所述转动机构包括设置在固定板侧壁上的环形滑槽,所述转轴的两端侧壁分别对称设有两个与环形滑槽对应的滑块。
本实用新型,通过弹力机构以及限位机构的配合使用可以使得当储料盒内的饲料缺乏时下料盒自动对储料盒进行补充饲料;通过转动板和转动机构等结构的配合使用可以使得自动加料得以实现,本实用新型结构简单,既解决了传统的对板角山羊进行饲养时,经常需要饲养员对其定时补充饲料带来的弊端,又解决了饲料的补充更加方便、快捷,且经济实用,减少饲养员的工作时间,提高工作效率。
附图说明
图1为本实用新型提出的一种板角山羊饲养自动加料器的结构示意图;

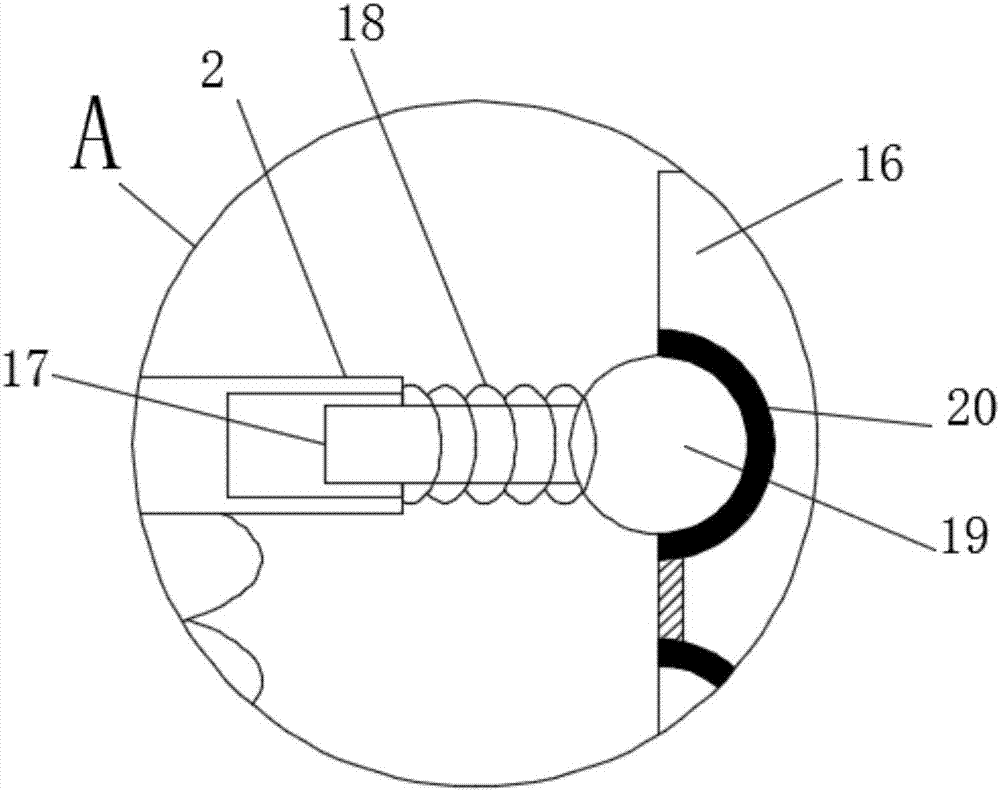

图2为本实用新型提出的一种板角山羊饲养自动加料器的A处结构放大图;
图3为本实用新型提出的一种板角山羊饲养自动加料器的转动板的部分截面结构示意图;
图4为本实用新型提出的一种板角山羊饲养自动加料器的固定板的截面结构示意图。
图中:1壳体、2转动板、3固定板、4转轴、5放置盘、6储料盒、7底座、8第一固定杆、9挡料板、10下料盒、11开口、12下料漏斗、13固定盒、14第一插杆、15第一弹簧、16限位板、17第二插杆、18第二弹簧、19限位珠、20限位槽、21滑块。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。
参照图1-4,一种板角山羊饲养自动加料器,包括壳体1和设置在壳体1上端的壳盖,壳体1的下端设有底座7,壳体1内设有转动板2,转动板2的两侧对称设有两个固定板3,固定板3的一端固定在壳体1内的底部,固定板3的一侧设有转轴4,转轴4的两端均通过转动机构与固定板3转动连接,转动板2的一端上侧设有放置盘5,放置盘5的作用是避免储料盒6发生移动,放置盘5内设有储料盒6,储料盒6的上方设有下料盒10,下料盒10通过固定件与壳体1的内壁固定连接,下料盒10的下端连通有下料漏斗12,转动板2的另一端上侧设有第一固定杆8,第一固定杆8的一端设有倾斜的第二固定杆,第二固定杆远离第一固定杆8的一端设有挡料板9,挡料板9与下料漏斗12的下端相抵,转动板2的下方设有固定盒13,固定盒13位于第一固定杆8的正下方,固定盒13通过弹力机构与转动板2连接,转动板2的一侧设有限位机构,壳体1的侧壁上设有与储料盒6位置对应的开口11,板角山羊将储料盒6内的饲料吃完时,此时第一弹簧15将转动板2的一端向下拉伸转动,然后限位珠19与第二插杆17压缩第二弹簧18使得限位珠19向下移动,过程中挡料板9逐渐与下料漏斗12的下料口脱离,使得饲料从下料盒10流入到储料盒6内,当限位珠19在向下转动的过程中与另一个限位槽20卡合相抵时,一段时间后,当饲料存储在储料盒6内一定量后,此时转动板2的另一端向下压,此时限位珠19脱离另一个限位槽20与初始状态下的限位槽20卡合,之后挡料板9将下料漏斗12的下料口堵住。
本实用新型,弹力机构包括第一插杆14,第一插杆14的一端与转动板2的下侧固定连接,第一插杆14的另一端贯穿固定盒13并延伸至其内部,第一插杆14上套设有第一弹簧15,第一弹簧15的一端与转动板2的侧壁固定连接,第一弹簧15的另一端与固定盒13的上侧固定连接,限位机构包括限位板16,限位板16位于第一固定杆8的一侧且限位板16固定在壳体1的内壁上,限位板16的侧壁上对称设有两个限位槽20,限位槽20的内壁可以放置有海绵,两个限位槽20之间可以连通有滑动槽,转动板2的一侧开设有凹槽,凹槽内设有第二插杆17,第二插杆17贯穿凹槽并延伸至其外部,第二插杆17远离转动板2的一端设有限位珠19,限位珠19与其中一个限位槽20相抵,第二插杆17上套设有第二弹簧18,第二弹簧18的一端与转动板2的侧壁固定连接,第二弹簧18的另一端与限位珠19固定连接,转动机构包括设置在固定板3侧壁上的环形滑槽,转轴4的两端侧壁分别对称设有两个与环形滑槽对应的滑块21。
本实用新型,板角山羊将储料盒6内的饲料吃完时,此时第一弹簧15将转动板2的一端向下拉伸转动,然后限位珠19与第二插杆17压缩第二弹簧18使得限位珠19向下移动,过程中挡料板9逐渐与下料漏斗12的下料口脱离,使得饲料从下料盒10流入到储料盒6内,当限位珠19在向下转动的过程中与另一个限位槽20卡合相抵时,一段时间后,当饲料存储在储料盒6内一定量后,此时转动板2的另一端向下压,此时限位珠19脱离另一个限位槽20与初始状态下的限位槽20卡合,之后挡料板9将下料漏斗12的下料口堵住。
以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
