果实采摘装置的制作方法

本实用新型涉及采摘装置，具体为一种果实采摘装置，属于果实采摘技术领域。

背景技术：

果实在采摘的时候往往需要耗费较多的人力物力，果实如果不采摘会影响果实的收成，果实采摘的时候还容易损坏，采摘效率低下。

现有的一些果实采摘装置在采摘的过程中会导致果实破损，影响果实的收成，还有一些采摘装置的收集果实的部分分布不均匀，这样就导致了在采摘果实的过程中会出现收集果实的装置质量分布不均匀，会发生倾斜，如果人们需要继续采摘的话，就需要使用更多的力气去扶持采摘，一点果实就需要把采摘装置内部的果实清理出来，影响了果实的采摘效率。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种果实采摘装置。

本实用新型通过以下技术方案来实现上述目的，一种果实采摘装置，包括剪刀、剪刀座、支撑座、收集装置、平衡网、支杆、第一把手、伸缩杆、第二把手、底座盖、果实进口、拉绳、支撑柱和挡块；所述支杆穿过收集装置的内部，所述收集装置的底端设置有多个均匀分布的果实进口，所述果实进口的底端设置有平衡网，所述支杆的顶端设置有支撑座，所述支撑座的顶端安装有旋转的剪刀座，所述剪刀座的顶端安装有用于剪切水果的剪刀，所述支杆的内部安装有伸缩杆，所述支杆的底端设置有第一把手，所述伸缩杆的底端设置有第二把手，所述第二把手的底端安装有螺纹连接的底座盖，所述支杆的底端设置有位于所述第一把手下方的挡块槽，所述伸缩杆的内部安装有支撑柱，所述支撑柱的一端和剪刀座固定，所述剪刀的底端安装有伸缩性能的拉绳，且所述拉绳的另一端固定于底座盖的内部，所述伸缩杆的外侧壁设置有位于所述支杆内部的挡块。

优选的，为了使挡块能够在支杆的内部滑动并且还要保证伸缩杆不会滑落出支杆的内部，所述挡块的直径大于所述伸缩杆的直径小于所述支杆的直径。

优选的，为了使保证了支撑座不会出现晃动，所述支撑座与所述支杆为固定设置。

优选的，为了使方便拉绳对剪刀进行控制，所述拉绳的长度大于所述伸缩杆的长度。

优选的，为了使平衡网方便收获果实，所述平衡网的表面设置有多个均匀分布的细网眼。

本实用新型的有益效果是：本实用新型结构连接紧凑，使用方便，能够对很多的果实进行采摘，使用范围广泛。剪刀能够把树冠顶端的果实剪下来，掉落的果实会被收集装置收集，果实就不容易掉落到地上，还保证了采摘的效率，收集装置周围均匀分布的果实进口会把掉落的水果均匀的收集到平衡网的内部，使得每一个平衡网的内部都能够收集到果实，这样就使得支杆顶端的收集装置收集到果实之后整体的中心落在支杆上，这样在采摘果实的过程中就不会发生偏斜，拿着采摘装置的人就不会感受到很吃力，能够一次性采摘较多的果实，增加了果实的采摘效率。

附图说明

图1为本实用新型的整体结构示意图。

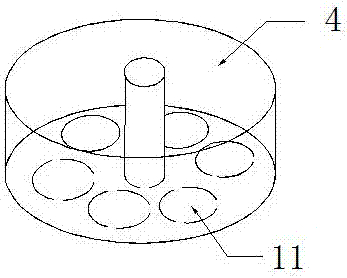

图2为本实用新型的收集装置结构示意图。

图3为本实用新型的伸缩杆结构示意图。

图中：1、剪刀；2、剪刀座；3、支撑座；4、收集装置；5、平衡网；6、支杆；7、第一把手；8、伸缩杆；9、第二把手；10、底座盖；11、果实进口；12、拉绳；13、支撑柱；14、挡块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，一种果实采摘装置，包括果实采摘装置，包括剪刀1、剪刀座2、支撑座3、收集装置4、平衡网5、支杆6、第一把手7、伸缩杆8、第二把手9、底座盖10、果实进口11、拉绳12、支撑柱13和挡块14；支杆6穿过收集装置4的内部，收集装置4的底端设置有多个均匀分布的果实进口11，果实进口11的底端设置有平衡网5，支杆6的顶端设置有支撑座3，支撑座3的顶端安装有旋转的剪刀座2，剪刀座2的顶端安装有用于剪切水果的剪刀1，支杆6的内部安装有伸缩杆8，支杆6的底端设置有第一把手7，伸缩杆8的底端设置有第二把手9，第二把手9的底端安装有螺纹连接的底座盖10，支杆6的底端设置有位于第一把手7下方的挡块槽，伸缩杆8的内部安装有支撑柱13，支撑柱13的一端和剪刀座2固定，剪刀1的底端安装有伸缩性能的拉绳12，且拉绳12的另一端固定于底座盖10的内部，伸缩杆8的外侧壁设置有位于支杆6内部的挡块14。

挡块14的直径大于伸缩杆8的直径小于支杆6的直径，方便对伸缩杆8进行使用。

支撑座3与支杆6为固定设置，便于对剪刀座2进行支撑。

拉绳12的长度大于伸缩杆8的长度，方便拉绳进行拉动剪刀。

平衡网5的表面设置有多个均匀分布的细网眼，方便平衡网对果实进行采摘。

本实用新型在使用时，采摘果实的工作人员需要把一只手放置到第一把手7处，把另外一只手放置到第二把手处9。先把支杆6伸到需要采摘的果实下方，把剪刀1对准果实的根部，拧动底座盖10，使得底座盖10从支杆6的底端落下来，由于底座盖10和拉绳12是固定连接的，当拉动底座盖10的时候剪刀座2顶端的剪刀1会对果实进行剪切，剪切后的果实会落到收集装置4的内部，收集装置4底端的果实进口11会把掉落到收集装置4内部的果实收集到平衡网5的内部。采摘下一个果实的时候，先把底座盖10松开，由于拉绳12具有一定的伸缩性，拉绳12会自动回到支杆6的底端；然后需要用手提着第二把手9，把第二把手9向上推，由于第二把手9位于伸缩杆8的表面，伸缩杆8会随着第二把手9向上一起运动，伸缩杆8的顶端固定的剪刀座2会被推离支撑座3的顶端，缓慢旋转伸缩杆8到合适的角度，把伸缩杆8放下来，使得剪刀座2落在支撑座3的上方。再拉动底座盖10的时候剪刀座2顶端的剪刀1会对果实进行剪切，剪切后的果实会落到收集装置4的内部，由于剪刀1的位置被改变了，收集装置4底端的果实进口11会把掉落到收集装置4内部的果实收集到另外的平衡网5的内部。这样就能够使得在采摘的过程中保证了采摘果实的平衡性，能够提高采摘果实的效率。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
