一种可扩大浇水空间的喷洒装置的制作方法

本实用新型涉及喷洒装置技术领域，具体为一种可扩大浇水空间的喷洒装置。

背景技术：

为地补充作物所需水分的技术措施。为了保证作物正常生长，获取高产稳产，必须供给作物以充足的水分。在自然条件下，往往因降水量不足或分布的不均匀，不能满足作物对水分要求。因此，必须人为地进行灌溉，以补天然降雨之不足。

目前，在现有的喷洒浇灌装置中喷洒的区域是固定的，不能根据需要来扩大喷洒的面积，会导致两个喷洒装置之间的某个区域不能正常进行喷洒浇灌，需要人工在喷洒之后进行单独补充浇灌，费时费力，严重影响了喷洒浇灌的工作效率。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种可扩大浇水空间的喷洒装置，解决了扩大喷洒浇灌的面积，影响喷洒工作效率的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种可扩大浇水空间的喷洒装置，包括浇灌底座，所述浇灌底座的顶部固定连接有支撑柱，所述支撑柱的顶部固定连接有支撑板，所述支撑板的顶部左右对称固定连接有两组转轴座，两组转轴座上均固定连接有转动杆，所述转动杆的表面套接有折叠板，所述支撑板的顶部并位于两个折叠板之间固定连接有固定杆，所述折叠板远离固定杆的一侧固定连接有分流管，所述分流管远离折叠板的一侧的表面固定安装有喷水头，所述分流管的输入端连通有输水管，所述固定杆的内部上方开设有弹簧槽，所述弹簧槽的内部分别设置有弹簧和限位块，所述限位块位于弹簧的上方，所述弹簧的一端与弹簧槽的内壁固定连接，所述弹簧的另一端与限位块的底部固定连接，所述限位块的顶部固定连接有伸缩杆，所述伸缩杆远离限位块的一端贯穿固定杆并与固定杆上方设置的挤压块固定连接，所述挤压块的底部对称固定连接有挡块，所述折叠板位于挡块和固定杆之间。

优选的，所述折叠板上喷水头的数量为五个，五个喷水头等距离排列，每个喷水头的输入端分别与分流管的输出端连通。

优选的，所述折叠板的长度大于固定杆的高度，所述折叠板靠近转动杆的一端侧面位于支撑板的上方。

优选的，所述弹簧远离限位块的一端固定连接有弹簧固定块，所述弹簧固定块的底部与弹簧槽的内部固定连接。

优选的，所述挤压块的顶部固定连接有提杆，所述提杆的顶部固定连接有提环。

(三)有益效果

本实用新型提供了一种可扩大浇水空间的喷洒装置。具备以下有益效果：

1、该可扩大浇水空间的喷洒装置，结构简单，使用方便，在进行喷洒浇灌的时候能够把喷水头扬起，增加了其喷洒的距离，从而增加了喷洒浇灌的面积。

2、该可扩大浇水空间的喷洒装置，通过转轴座和转动杆的配合使用，能够使折叠板水平或者垂直放置，避免了不能垂直还是会影响喷洒面积的状况，还通过提杆和提环的配合使用，对折叠板进行固定限位的时候更加方便。

附图说明

图1为本实用新型结构示意图；

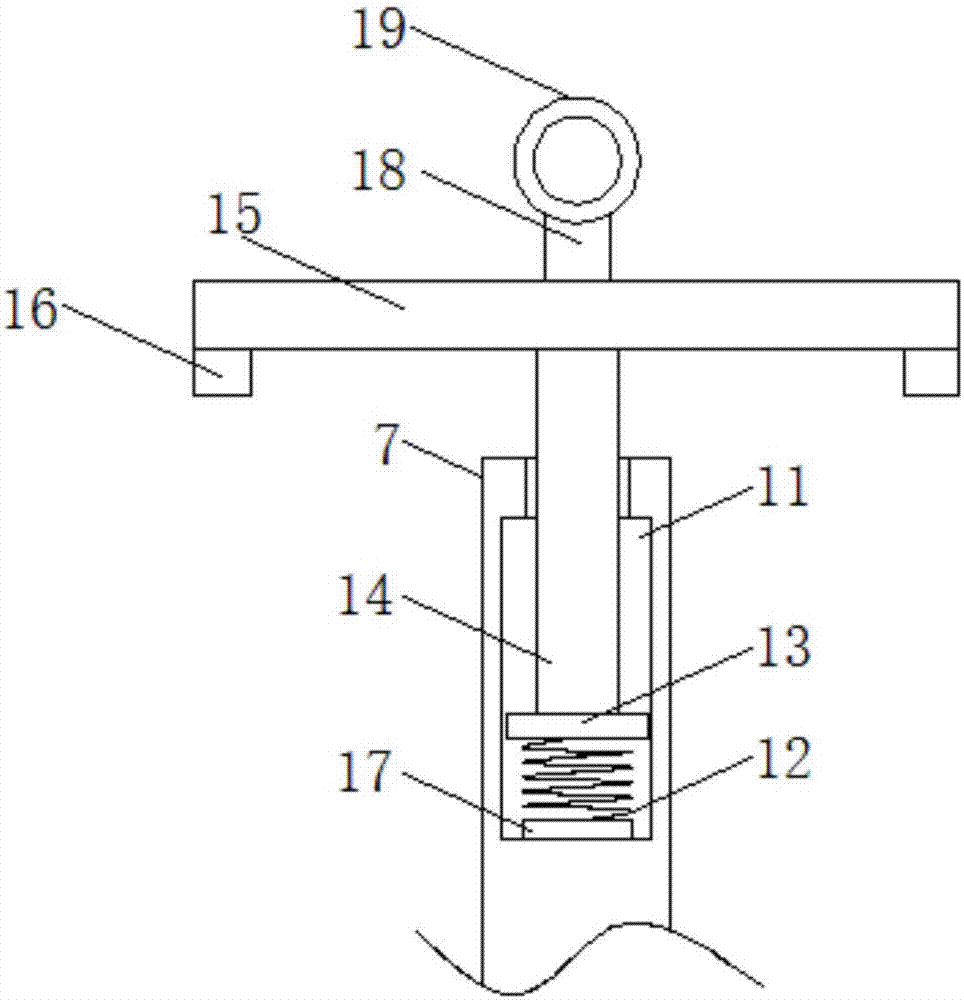

图2为本实用新型固定杆结构剖面图。

其中，1浇灌底座、2支撑柱、3支撑板、4转轴座、5转动杆、6折叠板、7固定杆、8分流管、9喷水头、10输水管、11弹簧槽、12弹簧、13限位块、14伸缩杆、15挤压块、16挡块、17弹簧固定板、18提杆、19提环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型实施例提供一种可扩大浇水空间的喷洒装置，如图1-2所示，包括浇灌底座1，浇灌底座1的顶部固定连接有支撑柱2，支撑柱2的顶部固定连接有支撑板3，支撑板3的顶部左右对称固定连接有两组转轴座4，两组转轴座4上均固定连接有转动杆5，转动杆5的表面套接有折叠板6，支撑板3的顶部并位于两个折叠板6之间固定连接有固定杆7，折叠板6的长度大于固定杆7的高度，折叠板6靠近转动杆5的一端侧面位于支撑板3的上方，折叠板6远离固定杆7的一侧固定连接有分流管8，分流管8远离折叠板6的一侧的表面固定安装有喷水头9，折叠板6上喷水头9的数量为五个，五个喷水头9等距离排列，每个喷水头9的输入端分别与分流管8的输出端连通，分流管8的输入端连通有输水管10，固定杆7的内部上方开设有弹簧槽11，弹簧槽11的内部分别设置有弹簧12和限位块13，限位块13位于弹簧12的上方，弹簧12的一端与弹簧槽11的内壁固定连接，弹簧12的另一端与限位块13的底部固定连接，弹簧12远离限位块13的一端固定连接有弹簧固定块17，弹簧固定块17的底部与弹簧槽11的内部固定连接，限位块13的顶部固定连接有伸缩杆14，伸缩杆14远离限位块13的一端贯穿固定杆7并与固定杆7上方设置的挤压块15固定连接，挤压块15的顶部固定连接有提杆18，提杆18的顶部固定连接有提环19，挤压块15的底部对称固定连接有挡块16，折叠板6位于挡块16和固定杆7之间。

使用时，首先提起提环19，伸缩杆14在弹簧槽11中向外移动，同时把两个折叠板6进行垂直放置，并把挤压块15提到折叠板6的上方，在折叠板6进入到挤压块15的下方的时候松开提环19，弹簧12的拉动力使挤压块15对折叠板6起到挤压的效果，并通过挡块16限制折叠板6的位置。

综上，该可扩大浇水空间的喷洒装置，结构简单，使用方便，在进行喷洒浇灌的时候能够把喷水头9扬起，增加了其喷洒的距离，从而增加了喷洒浇灌的面积。

并且，通过转轴座4和转动杆5的配合使用，能够使折叠板6水平或者垂直放置，避免了不能垂直还是会影响喷洒面积的状况，还通过提杆18和提环19的配合使用，对折叠板6进行固定限位的时候更加方便。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
