一种基于互联网+的全自动种植温室的制作方法

本实用新型涉及种植温室技术领域，具体为一种基于互联网+的全自动种植温室。

背景技术：

目前的温室技术中，大多数的温室只是起到一个为作物提供一个稳定、合适的生长环境，但是如何界定合适的生长环境，必须要经验丰富的技术人员才能很好地界定和调节温室的环境，但是经验丰富的技术人员数量不多，且聘请的价格很贵，严重制约了种植产业的发展，在农作物生长过程中，二氧化碳浓度是制约农作物合成有机物品质的重要因素，但是传统的温室技术不具备控制二氧化碳浓度的能力，使农作物产量低。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种基于互联网+的全自动种植温室，具有智能自动化管理，解决了传统温室技术聘请专业计数人员费用贵的缺点，节约了生产成本，促进了种植产业的发展，且其具有控制二氧化碳浓度的能力，大大增加了农作物的产量，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型提供如下技术方案：一种基于互联网+的全自动种植温室，包括基座，所述基座有四个，基座的顶端设有U型骨架，且U型骨架有两个，所述U型骨架包括U型杆和竖杆，U型杆之间设有水箱，所述竖杆之间设有安装支架和横梁，横梁有两根，且安装支架有四根，所述横梁之间设有喷淋管，喷淋管的支管端部设有喷头，所述喷淋管的支管上设有流量控制阀，喷淋管通过导管与水箱连通，四根安装支架上对应设有加热器、二氧化碳浓度传感器、传感器安装板和通风扇，所述传感器安装板的一侧分别设有温度传感器、湿度传感器和二氧化碳浓度传感器，传感器安装板的底端通过连接杆连接有智能处理器，所述智能处理器分别与温度传感器、流量控制阀、二氧化碳浓度传感器、湿度传感器、加热器、二氧化碳生成器和通风扇电连接。

作为本实用新型的一种优选技术方案，所述智能处理器的一侧设有操作面板，操作面板与智能处理器电连接，且智能处理器与外接电源电连接。

作为本实用新型的一种优选技术方案，所述智能处理器的顶端设有无线收发器，无线收发器与智能处理器电连接。

作为本实用新型的一种优选技术方案，所述水箱的顶部设有电子液位计，电子液位计与智能处理器电连接。

作为本实用新型的一种优选技术方案，所述水箱与导管的连通处设有电磁阀，电磁阀与智能处理器电连接。

与现有技术相比，本实用新型的有益效果是：本基于互联网+的全自动种植温室通过传感器对温室内的温度、湿度和二氧化碳浓度进行监控，并由智能处理器通过加热器、加湿装置、通风扇和二氧化碳生成器对温室内的环境进行改变，使农作物茁壮成长，该基于互联网+的全自动种植温室具有智能自动化管理，解决了传统温室技术聘请专业计数人员费用贵的缺点，节约了生产成本，促进了种植产业的发展，且其具有控制二氧化碳浓度的能力，大大增加了农作物的产量。

附图说明

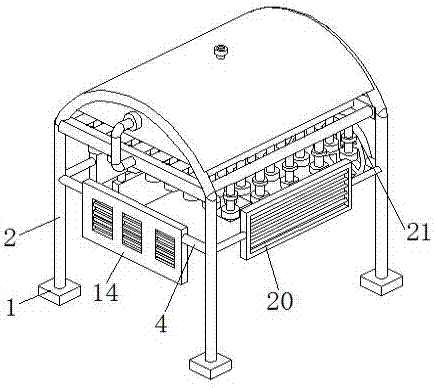

图1为本实用新型结构示意图；

图2为本实用新型侧面结构示意图。

图中：1基座、2 U型骨架、3温度传感器、4安装支架、5喷头、6喷淋管、7流量控制阀、8电子液位计、9二氧化碳浓度传感器、10湿度传感器、11电磁阀、12导管、13横梁、14加热器、15连接杆、16智能处理器、17无线收发器、18传感器安装板、19水箱、20二氧化碳生成器、21通风扇。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，本实用新型提供一种技术方案：一种基于互联网+的全自动种植温室，包括基座1，基座1有四个，基座1的顶端设有U型骨架2，且U型骨架2有两个，U型骨架2包括U型杆和竖杆，U型杆之间设有水箱19，竖杆之间设有安装支架4和横梁13，横梁13有两根，且安装支架4有四根，横梁13之间设有喷淋管6，喷淋管6的支管端部设有喷头5，喷淋管6的支管上设有流量控制阀7，流量控制阀7用来调节喷灌的程度，喷淋管6通过导管12与水箱19连通，四根安装支架4上对应设有加热器14、二氧化碳浓度传感器9、传感器安装板18和通风扇21，传感器安装板18的一侧分别设有温度传感器3、湿度传感器10和二氧化碳浓度传感器9，传感器安装板18的底端通过连接杆15连接有智能处理器16，智能处理器16分别与温度传感器3、流量控制阀7、二氧化碳浓度传感器9、湿度传感器10、加热器14、二氧化碳生成器20和通风扇21电连接，温度传感器3用来监测温室内温度的高低，湿度传感器10用来监测温室内的湿气情况，二氧化碳浓度传感器9用来监测温室内的二氧化碳浓度，所监测到的数据都传递给智能处理器16，智能处理器16对信息进行处理，并控制加热器14和通风扇21改变温度，喷淋管6和水箱19改变湿度，二氧化碳浓度生成器9改变二氧化碳浓度，智能处理器16的一侧设有操作面板，操作面板与智能处理器16电连接，且智能处理器16与外接电源电连接，智能处理器16的顶端设有无线收发器17，无线收发器17与智能处理器16电连接，可以通过无线收发器17对该温室进行远程控制，水箱19的顶部设有电子液位计8，电子液位计8与智能处理器16电连接，电子液位计8用来监测水箱19内的水量液位高度，方便及时进行补充，水箱19与导管12的连通处设有电磁阀11，电磁阀11与智能处理器16电连接，电磁阀11更利于该温室技术的智能化管理。

在使用时：温度传感器3用来监测温室内温度的高低，湿度传感器10用来监测温室内的湿气情况，二氧化碳浓度传感器9用来监测温室内的二氧化碳浓度，所监测到的数据都传递给智能处理器16，智能处理器16对信息进行处理，并控制加热器14和通风扇21改变温度，喷淋管6和水箱19改变湿度，二氧化碳浓度生成器9改变二氧化碳浓度，流量控制阀7用来调节喷灌的程度。

本实用新型通过传感器对温室内的温度、湿度和二氧化碳浓度进行监控，并由智能处理器16通过加热器14、加湿装置、通风扇21和二氧化碳生成器20对温室内的环境进行改变，使农作物茁壮成长，该基于互联网+的全自动种植温室具有智能自动化管理，解决了传统温室技术聘请专业计数人员费用贵的缺点，节约了生产成本，促进了种植产业的发展，且其具有控制二氧化碳浓度的能力，大大增加了农作物的产量。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
