一种肉鸡用饲料桶的制作方法

本实用新型涉及养殖设备技术领域，具体为一种肉鸡用饲料桶。

背景技术：

饲料桶广泛应用于养殖业，主要用来喂食禽类动物，它通常包括料盘、料桶和桶盖，料盘的面积大于料桶，料桶倒置与料盘内，底部与料盘相通，然后将饲料放入料桶中，从料桶流入料盘，禽类动物从料盘进食。目前市场上的肉鸡饲料桶为了方便物料能够快速从料桶进入料盘内，所以料桶底部与料盘之间的间隙比较大，而且是固定间隙，当料桶的饲料较少时，料桶与料盘之间的间距过大，对于一些3～10日龄小肉鸡使用时，小肉鸡很容易进入料盘，然后卡入料盘和料桶之间的间隙中，短时间造成小肉鸡的损伤，长时间便会造成小肉鸡死亡，给养殖者带来经济损失；同时部分饲料桶无法自动将饲料漏入喂料盘内，需要养殖者或者工人将饲料桶的阀门打开进行补料，使用非常麻烦，费时费力。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种肉鸡用饲料桶，解决了饲料桶间隙会卡死小鸡和无法自动将饲料漏入喂料盘的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种肉鸡用饲料桶，包括底座和桶体，所述桶体的顶部设置有顶盖，所述顶盖上表面的轴心处安装有轴承，所述轴承的内圈与转动轴的表面固定连接，且转动轴位于顶盖上方的一端固定连接有手持环，所述转动轴位于顶盖下方一端的表面固定连接有搅拌杆，所述桶体的底端固定连接有出料管，所述底座的上表面开设有凹槽，所述凹槽的槽底固定连接有弹簧，所述弹簧的顶端与喂料盘的下表面固定连接，所述喂料盘的侧面固定连接有卡环，所述卡环插接在凹槽侧面内壁开设的环槽内，所述喂料盘的上表面固定连接有挡板，所述喂料盘上表面的圆心处固定连接有挡块，且挡块远离喂料盘的一端插接在出料管的内部。

优选的，所述桶体的底端为漏斗状，且桶体底端内壁的直径与出料管内壁的直径相同。

优选的，所述环槽的宽度为卡环高度的1.5倍。

优选的，所述挡板的数量为12个了，且12个挡板环形阵列在喂料盘的上表面。

优选的，所述桶体的正面安装有观察窗。

优选的，所述挡块位于出料管内部一端的距离为0.2厘米。

优选的，所述弹簧的数量为5-8个，且5-8个弹簧环形阵列在喂料盘的下表面。

(三)有益效果

与现有技术相比，本实用新型提供了一种肉鸡用饲料桶，具备以下有益效果：

1、该肉鸡用饲料桶，通过设置弹簧、喂料盘、挡块和出料管，肉鸡在啄食饲料时，喂料盘受到压力，弹簧收缩，喂料盘带动挡块向下移动，从而使饲料由出料管排出，达到自动补料的效果，省时省力，使用更加方便，同时小鸡跳到喂料盘上时，弹簧收缩，喂料盘与桶体底端的距离增大，且桶体底端为漏斗状，达到了防止卡死小鸡的效果。

2、该肉鸡用饲料桶，通过对桶体底端的限定，防止桶体与喂料盘的间隙卡死小鸡，同时防止桶体内的饲料堆积在桶体内，导致无法彻底排出，通过对环槽和卡环的限定，使喂料盘有上升或者下降的空间，防止环槽的两侧面将卡环挡住，导致喂料盘无法移动，通过对挡板的限定，对饲料进行分流，防止漏下的饲料发生堆积，使肉鸡发生哄抢事件，通过设置观察窗，使观察桶体内的饲料量更加方便。

附图说明

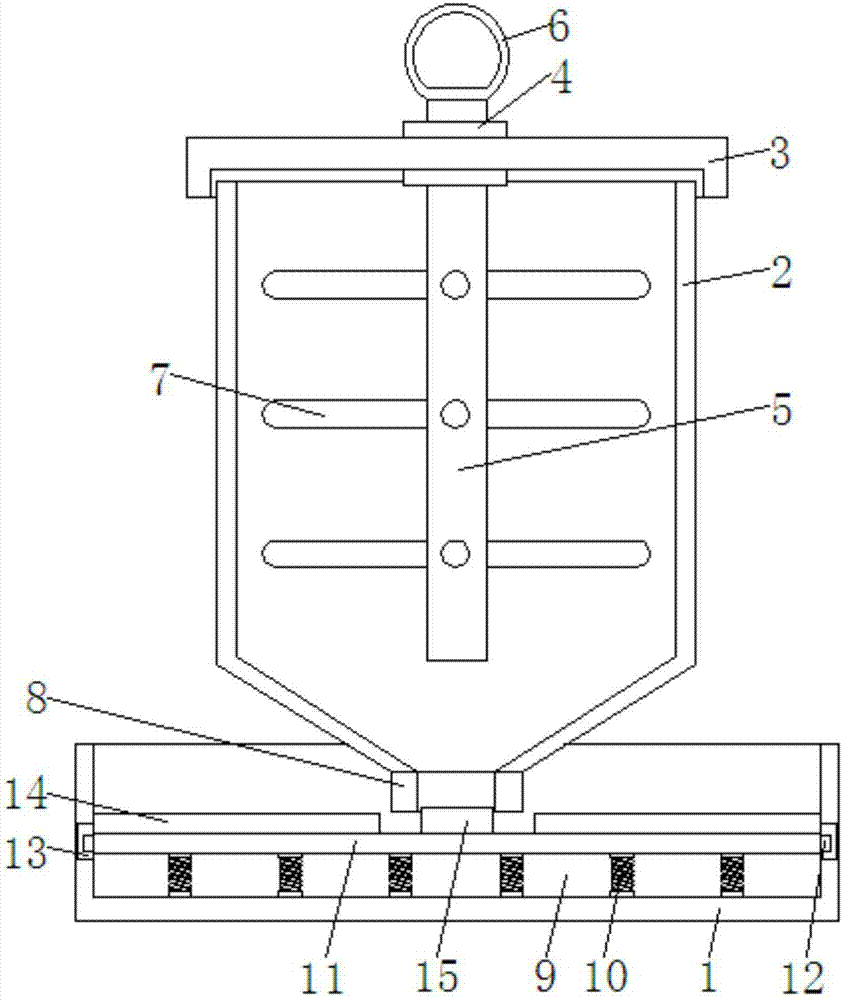

图1为本实用新型结构正剖图；

图2为本实用新型结构正视图；

图3为图1所示喂料盘结构俯视图。

图中：1底座、2桶体、3顶盖、4轴承、5转动轴、6手持环、7搅拌杆、8出料管、9凹槽、10弹簧、11喂料盘、12卡环、13环槽、14挡板、15挡块、16观察窗。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，一种肉鸡用饲料桶，包括底座1和桶体2，桶体2安装在鸡舍或者养殖场，桶体2的正面安装有观察窗16，通过设置观察窗16，使观察桶体2内的饲料量更加方便，桶体2的底端为漏斗状，且桶体2底端内壁的直径与出料管8内壁的直径相同，通过对桶体2底端的限定，防止桶体2与喂料盘11的间隙卡死小鸡，同时防止桶体2内的饲料堆积在桶体2内，导致无法彻底排出，桶体2的顶部设置有顶盖3，顶盖3上表面的轴心处安装有轴承4，轴承4的内圈与转动轴5的表面固定连接，且转动轴5位于顶盖3上方的一端固定连接有手持环6，转动轴5位于顶盖3下方一端的表面固定连接有搅拌杆7，桶体2的底端固定连接有出料管8，底座1的上表面开设有凹槽9，凹槽9的槽底固定连接有弹簧10，弹簧10的数量为5-8个，且5-8个弹簧10环形阵列在喂料盘11的下表面，弹簧10的顶端与喂料盘11的下表面固定连接，喂料盘11的侧面固定连接有卡环12，卡环12插接在凹槽9侧面内壁开设的环槽13内，环槽13的宽度为卡环12高度的1.5倍，通过对环槽13和卡环12的限定，使喂料盘11有上升或者下降的空间，防止环槽13的两侧面将卡环12挡住，导致喂料盘11无法移动，喂料盘11的上表面固定连接有挡板14，挡板14的数量为12个了，且12个挡板14环形阵列在喂料盘11的上表面，通过对挡板14的限定，对饲料进行分流，防止漏下的饲料发生堆积，使肉鸡发生哄抢事件，喂料盘11上表面的圆心处固定连接有挡块15，挡块15位于出料管8内部一端的距离为0.2厘米，且挡块15远离喂料盘11的一端插接在出料管8的内部。

综上所述，该肉鸡用饲料桶，通过设置弹簧10、喂料盘11、挡块15和出料管8，肉鸡在啄食饲料时，喂料盘11受到压力，弹簧10收缩，喂料盘11带动挡块15向下移动，从而使饲料由出料管8排出，达到自动补料的效果，省时省力，使用更加方便，同时小鸡跳到喂料盘11上时，弹簧10收缩，喂料盘11与桶体2底端的距离增大，且桶体2底端为漏斗状，达到了防止卡死小鸡的效果，解决了饲料桶间隙会卡死小鸡和无法自动将饲料漏入喂料盘11的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
