管路隐藏式鱼缸的制作方法

本实用新型涉及鱼缸或鱼池，尤其是涉及的是管路隐藏式鱼缸。

背景技术：

一般的鱼缸设有水循环和气泵加氧装置，各种管路很多，鱼缸不美观且清洗困难，而且气泵工作时声音很大。通过水气混合装置可以省掉气泵的使用，现有的水气混合装置需要多个管体拼接，制作工艺复杂而且工作时有流水声。

技术实现要素：

本实用新型的目的在于克服上述不足，提供一种管路隐藏式鱼缸。

为实现上述目的，本实用新型的技术解决方案是：管路隐藏式鱼缸，包括支架，支架内设有水箱，支架的上方设有缸体，水箱内设有水泵，缸体的底部设有进水口，缸体内设有管体，管体的顶部设有水气混合装置，管体内设有进水管和出水管，水气混合装置包括本体、弯头和帽体，本体内设有均为竖向的进水腔、混合腔、出水腔，混合腔在本体的顶面设有开口，混合腔的侧壁设有连通本体外侧的进气孔，弯头的一端连接进水腔的上端、另一端伸入混合腔的开口，出水腔连接混合腔的下端，出水腔的内径小于混合腔的内径，帽体包住本体的上端和弯头；进水管连接进水腔和水泵，出水管连接出水腔和缸体的进水口；管体上部的侧壁上设有回水孔，管体的下部连接有回水管，回水管的下端连通水箱。

优选的，出水管在缸体的下方位置连接有排水管，排水管连通水箱，排水管上设有控制排水管通断的排水阀。

优选的，管体的上端设有围住回水孔的挡盖，挡盖的下沿高度低于回水孔。

通过采用上述的技术方案，本实用新型的有益效果是：本实用新型的＝进水管、出水管隐藏于管体内，而且管体同时用作缸体的回水管路，水箱和排水管都设于缸体的下方，减少了管路的外露，缸体可以设置成四面都是透明的玻璃，增加可观赏的面数；水气混合装置模块块，方便安装，帽体可消除水气混合装置的流水声；挡盖可使回水孔从挡盖的下沿进水，以挡住水面的漂浮物。

附图说明

图1为本实用新型的结构示意图；

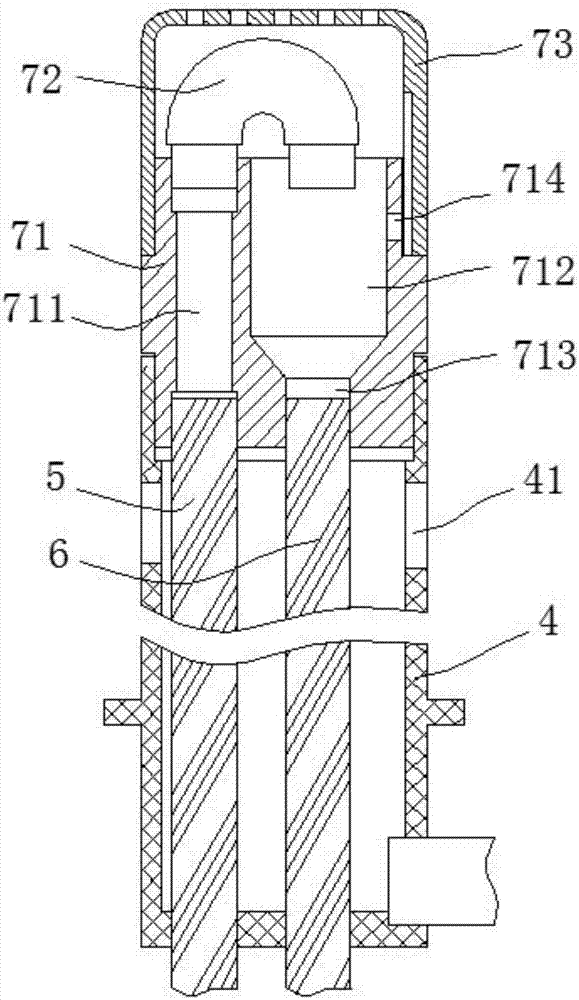

图2为本实用新型管体内的结构示意图；

图3为本实用新型管体上设置挡盖时的结构示意图。

主要附图标记说明：

支架1；水箱2；水泵21；缸体3；进水口31；管体4；回水孔41；回水管42；进水管5；出水管6；排水管61；排水阀62；水气混合装置7；本体71；进水腔711；混合腔712；出水腔713；进气孔714；弯头72；盖体73；挡盖8。

具体实施方式

以下结合附图和具体实施例来进一步说明本实用新型。

实施例1：

如图1-图2所示，本实用新型管路隐藏式鱼缸，包括支架1，支架1内设有水箱2，水箱2内设有水泵21，支架1的上方设有缸体3，缸体3的底部设有进水口31，缸体3内设有管体4，管体4竖直设置，其下端固定在缸体3的底部；管体4的顶部设有水气混合装置7，管体4内设有进水管5和出水管6。

水气混合装置7包括本体71、弯头72和帽体73，本体71内设有均为竖向的进水腔711、混合腔712、出水腔713，混合腔712在本体71的顶面设有开口，混合腔712的侧壁设有连通本体71外侧的进气孔714，弯头72的一端连接进水腔711的上端、另一端伸入混合腔712的开口处，出水腔713连接混合腔712的下端，出水腔713的内径小于混合腔712的内径，帽体73包住本体71的上端和弯头72，用于减少流水声。

进水管5的上端连接进水腔、下端连接水泵，出水管6的上端连接出水腔、下端连接缸体3的进水口31；管体4上部的侧壁上设有回水孔41，管体4的下部连接有回水管42，回水管42的下端连通水箱2。

出水管6在缸体3的下方位置连接有排水管61，排水管61连通水箱2，排水管61上设有控制排水管61通断的排水阀62。打开排水阀62可对缸体1进行排水，进水口31可用于进水和排水，缸体6不用另外设置排水孔。

水泵21将水通过进水管5送入水气混合装置7的进水腔711中，水从弯头72落入混水腔712中并带动进气孔714抽气混合流水，水和空气在混合腔712内混合又经出水腔713压缩，通过出水管6输送到缸体3的进水口31进水。缸体3内液面到达回水孔41的高度后，水从回水孔41流入管体4内并通过回水管42排到水箱2内。

实施例2：

如图1-图3所示，本实用新型管路隐藏式鱼缸，包括支架1，支架1内设有水箱2，水箱2内设有水泵21，支架1的上方设有缸体3，缸体3的底部设有进水口31，缸体3内设有管体4，管体4竖直设置，其下端固定在缸体3的底部；管体4的顶部设有水气混合装置7，管体4内设有进水管5和出水管6。

水气混合装置7包括本体71、弯头72和帽体73，本体71内设有均为竖向的进水腔711、混合腔712、出水腔713，混合腔712在本体71的顶面设有开口，混合腔712的侧壁设有连通本体71外侧的进气孔714，弯头72的一端连接进水腔711的上端、另一端伸入混合腔712的开口处，出水腔713连接混合腔712的下端，出水腔713的内径小于混合腔712的内径，帽体73包住本体71的上端和弯头72，用于减少流水声。

进水管5的上端连接进水腔、下端连接水泵，出水管6的上端连接出水腔、下端连接缸体3的进水口31；管体4上部的侧壁上设有回水孔41，管体4的下部连接有回水管42，回水管42的下端连通水箱2。

出水管6在缸体3的下方位置连接有排水管61，排水管61连通水箱2，排水管61上设有控制排水管61通断的排水阀62。打开排水阀62可对缸体1进行排水，进水口31可用于进水和排水，缸体6不用另外设置排水孔。

管体4的上端设有围住回水孔41的挡盖8，挡盖8的下沿高度低于回水孔41。挡盖8可挡住水面的漂浮物进入管体4内。

水泵21将水通过进水管5送入水气混合装置7的进水腔711中，水从弯头72落入混水腔712中并带动进气孔714抽气混合流水，水和空气在混合腔712内混合又经出水腔713压缩，通过出水管6输送到缸体3的进水口31进水。缸体3内液面到达回水孔41的高度后，水从回水孔41流入管体4内并通过回水管42排到水箱2内。

以上所述的，仅为本实用新型的较佳实施例而已，不能限定本实用新型实施的范围，凡是依本实用新型申请专利范围所作的均等变化与装饰，皆应仍属于本实用新型涵盖的范围内。
