一种链式立体循环育种架的制作方法

本实用新型涉及农用机械技术领域，具体涉及一种链式立体循环育种架。

背景技术：

目前，种子基本上是在农业大棚里培育的。其存在的缺点：种子培育在农业大棚里的土地中，这样需要大量的土地进行培育。通过分析可知，在当今土地价值越来越高的情况下，使用大量的土地无疑造成了成本的大量提高，并且传统的土地培养方式对于种子的培养管理十分麻烦，即在采用现代化种子培育和管理的时候，由于土地面积大，造成施工成本高，从而进一步加大了成本投入。

技术实现要素：

本实用新型针对现有的技术问题作出改进，即本实用新型所要解决的技术问题是提供一种链式立体循环育种架，该链式立体循环育种架可节约土地资源，降低成本，方便管理。为解决上述问题，本实用新型提供的技术方案为：

一种链式立体循环育种架，包括外框架、链条系统、悬挂托盘、培养槽和灌溉系统，所述链条系统水平循环转动，其包括安装在外框架上的链轮、位于悬挂托盘前后两侧且平行的封闭式链条，链轮由电机驱动，链条由链轮撑成矩形，两侧链条同步转动且两者之间连接有横轴，横轴有多个且沿链条本身均匀分布，横轴随链条系统水平循环转动，悬挂托盘有多个，每个悬挂托盘的上端通过轴承与一个横轴连接，培养槽有多个，每个培养槽与一个悬挂托盘下端连接，所述灌溉系统包括通过管道依次连接的水箱、水泵、喷头，喷头安装在外框架上且位于链条系统上方。

进一步，还包括传感器和控制器，传感器安装在外框架上且靠近链条上端，该传感器检测到靠近该传感器的培养槽并将信号传递给控制器，控制器位于外框架外部，其连接并控制水泵和电机，喷头用于灌溉靠近该传感器的培养槽，控制器位于外框架外部。

进一步，还包括视频监控系统，该系统包括摄像头、控制主机和显示器，摄像头安装在外框架上且位于链条系统上方，摄像头将培养槽的图像通过控制主机传递给显示器。

进一步，所述靠近喷头的管道上设有流量计。

上述方案中，通过链条系统充分利用立体空间，大大节约了占地面积；通过培养槽进行育种；通过电机控制链条系统的转动以及停止，从而控制培养槽的移动与停止；通过灌溉系统对培养槽进行灌溉；由此可知，本实用新型能够节约土地资源，降低成本，并且能够减少工作人员的劳动程度；需要说明的是，悬挂托盘在自身重力作用下绕横轴转动，从而保证悬挂托盘不被翻转，保证培养槽能够正常使用；在此基础上，通过传感器和控制器实现自动化生产；具体地来说，传感器控制电机转动，使链条系统转动，从而带动悬挂托盘和培养槽移动，当某一个培养槽靠近传感器时，传感器检测到该培养槽并将信号传递给控制器，控制器控制水泵开始运转，通过喷头灌溉该培养槽；当该培养槽远离传感器，传感器无法检测到该培养槽，此时传感器的信号断开，控制器控制水泵停止运转。除此之外，可通过视频监控系统对培养槽内的具体情况进行远程查看。通过流量计测得灌溉系统所输出的灌溉量大小。

本实用新型具有的有益效果：

1.本实用新型能够充分利用立体空间，节约土地资源，降低成本，并且能够减少工作人员的劳动程度。

2.本实用新型能够实现自动化生产，方便管理。

3.本实用新型可对培养槽内的具体情况进行远程查看。

附图说明

图1为本实用新型的正视图。

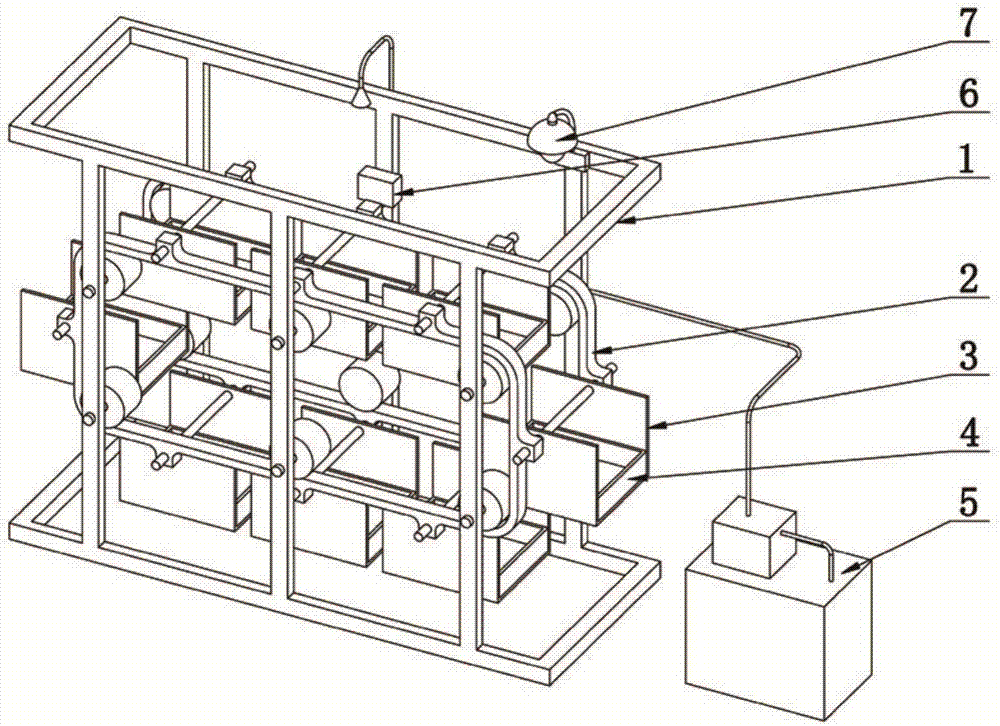

图2为本实用新型的立体图。

具体实施方式

下面结合实施例和附图，对本实用新型做进一步说明。

如图1至图2所示，本实用新型的具体实施方式：

一种链式立体循环育种架，包括外框架1、链条系统2、悬挂托盘3、培养槽4、灌溉系统5、传感器6、控制器和视频监控系统7。

所述链条系统2水平循环转动，其包括安装在外框架1上的链轮21、位于悬挂托盘3前后两侧且平行的封闭式链条22，链轮21由电机驱动，链条22由链轮21撑成矩形，两侧链条22同步转动且两者之间连接有横轴23，横轴23有多个且沿链条22本身均匀分布，横轴23随链条系统2水平循环转动。众所周知，链轮21包括主动轮和从动轮，电机连接并驱动主动轮，主动轮通过链条22驱动从动轮转动，从而使链条系统2整体转动。

所述悬挂托盘3有多个，每个悬挂托盘3的上端通过轴承与一个横轴23连接。悬挂托盘3在自身重力作用下绕横轴23转动。

所述培养槽4有多个，每个培养槽4与一个悬挂托盘3下端连接。

所述灌溉系统5包括通过管道依次连接的水箱51、水泵52、喷头53，喷头53安装在外框架1上且位于链条系统2上方。喷头53的管道上设有流量计。流量计用于测量灌溉系统5所输出的灌溉量大小，这里未在图中示出。

所述传感器6安装在外框架1上且靠近链条22上端，该传感器检测到靠近该传感器的培养槽4并将信号传递给控制器，控制器位于外框架1外部，其连接并控制水泵52和电机，通过喷头53灌溉靠近该传感器的培养槽4。这里，控制器未在图中示出。

所述视频监控系统7，该系统包括摄像头71、控制主机和显示器，摄像头71安装在外框架1上且位于链条系统2上方，摄像头71将培养槽的图像通过控制主机传递给显示器。通过视频监控系统7对培养槽4内的具体情况进行远程查看，由于视频监控系统7在日常生活中比较常用，这里不对其结构进行详细描述。

本实施方式的特点：

1.本实施方式能够充分利用立体空间，节约土地资源，降低成本。通过链条系统2充分利用立体空间，大大节约了占地面积。

2.本实施方式能够实现自动化生产，减少工作人员的劳动程度，方便管理。传感器6控制电机转动，使链条系统转动，从而带动悬挂托盘3和培养槽4移动，当某一个培养槽4靠近传感器6时，传感器6检测到该培养槽并将信号传递给控制器，控制器控制水泵开始运转，通过喷头53灌溉该培养槽。当该培养槽远离传感器6，传感器6无法检测到该培养槽，此时传感器6的信号断开，控制器控制水泵52停止运转。

3.本实施方式可对培养槽4内的具体情况进行远程查看。

以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是本实用新型的原理，在不脱离本实用新型精神和范围的前提下本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型的范围内。本实用新型要求的保护范围由所附的权利要求书及其等同物界定。
