一种快速优质培育切花菊杂交种子的装置的制作方法

本实用新型属于园林植物遗传育种技术领域，具体涉及一种快速优质培育切花菊杂交种子的装置。

背景技术：

目前，随着社会的发展，人们生活质量越来越高，对盆栽园林植物的需求也越来越高。切花菊是菊花中适合做切花的种类，要求枝长、颈短，粗壮，花枝吸水性强、耐运输，生长期短，易于开花等；在切花产品中占有很高的市场比重，是世界上最大众化的切花，居世界“四大切花”之冠。目前的切花菊育种，主要采取杂交育种的方法，切花菊品种多数属于秋菊类，杂交授粉在秋季进行，但这段时间易于受到突然低温、霜冻等天气变化和相关病虫害的影响，使种子发育不良或死亡，造成杂交种子的损失。

因此，针对上述问题，需要一种新型的快速优质培育切花菊杂交种子的装置，以有效解决上述问题，避免天气等外界影响导致种子发育不良或死亡。

技术实现要素：

本实用新型的目的在于提供一种快速优质培育切花菊杂交种子的装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种快速优质培育切花菊杂交种子的装置，包括抽拉板、育苗箱和控制器，所述抽拉板的上方活动连接有透明罩，所述透明罩的右上端电性连接有控制器，所述透明罩的右表面上端固定连接有温湿度自动控制装置，所述透明罩的内部上端固定连接有日光灯，所述日光灯的下端固定连接有横梁，所述横梁的表面活动连接有紫外线灯，所述抽拉板的前端表面固定连接有把手，所述透明罩的右端固定连接进水管，所述进水管的右端固定连接有进水管阀，所述育苗箱的下端固定连接有排水槽。

优选的，所述育苗箱的上方横向固定连接有洒水器，所述育苗箱的上方竖向固定连接有保鲜剂喷洒器。

优选的，所述育苗箱的右上端固定连接有排风扇，所述透明罩20的内部右端固定连接有温湿度传感器。

优选的，所述育苗箱的内部上端固定连接有育苗盘，所述育苗盘的下端电性连接有液位探测装置。

优选的，所述液位探测装置的右端活动连接有排水管，所述排水管的右端电性连接有控制水泵，所述液位探测装置、排水管和控制水泵三者均在育苗箱的内部。

本实用新型的技术效果和优点：该快速优质培育切花菊杂交种子的装置，抽拉板的上方活动连接有透明罩，抽拉板可以进行拉伸，当需要进行对装置内部的情况进行了解时，可将其拉出，避免了传统育种装置通过取出透明罩的缺点，因为传统育种装置是通过将透明罩拿起才能观察内部的情况，但是由于很多部件是在透明罩上，这样则可能造成对部件的损坏，该快速优质培育切花菊杂交种子的装置，能够克服天气变化对切花菊杂交种子的影响，缩短切花菊杂交种子结实收获的时间，操作较为简单，而且管理方便。

附图说明

图1为本实用新型的结构示意图；

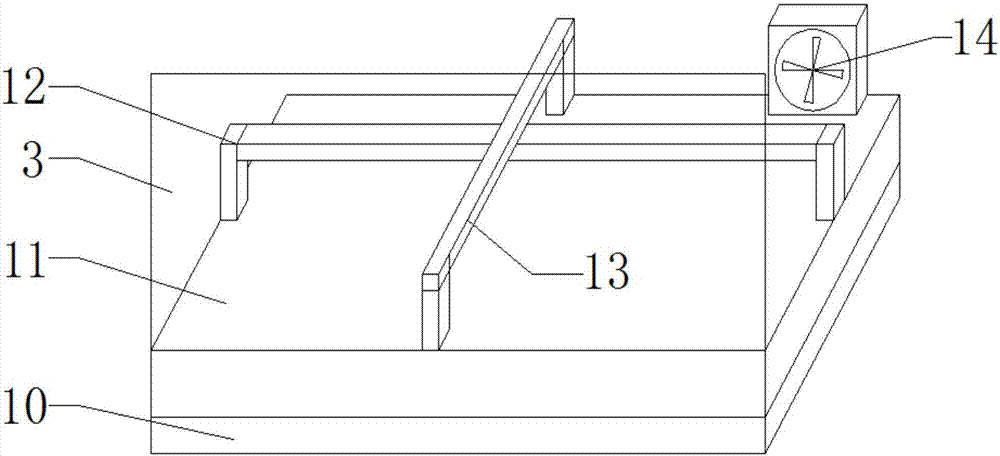

图2为本实用新型图1抽拉板的结构示意图；

图3为本实用新型图2育苗箱的内部结构示意图；

图4为本实用新型的电性连接示意图。

图中：1温湿度传感器；2横梁；3抽拉板；4日光灯；5温湿度自动控制装置；6紫外线灯；7进水管；8进水管阀；9把手；10排水槽；11育苗箱；12洒水器；13保鲜剂喷洒器；14排风扇；15液位探测装置；16育苗盘；17排水管；18控制水泵；19控制器；20透明罩。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1，图1为本实用新型的结构示意图，一种快速优质培育切花菊杂交种子的装置，包括抽拉板3、育苗箱11和控制器19，所述抽拉板3的上方活动连接有透明罩20，透明罩20可以进行外部观察，更好的了解装置内部育种的情况，所述透明罩20的右上端电性连接有控制器19，控制器19可以控制该装置一些智能部件，使得操作更加简便，所述透明罩20的内部上端固定连接有日光灯4，日光灯4可以提供光源，使得育种的时间缩短，所述日光灯4的下端固定连接有横梁2，所述横梁2的表面活动连接有紫外线灯6，将紫外线灯6连接在横梁2上可使得紫外线灯6的照射面积更加均匀，更好的进行杀菌的作用，所述抽拉板3的前端表面固定连接有把手9，把手9可以方便对抽拉板3的拉伸，所述透明罩20的右端固定连接进水管7，所述进水管7的右端固定连接有进水管阀8，进水管阀8控制了对装置的供水，当开启进水管阀8后，水经过进水管7进入装置，所述透明罩20的内部右端固定连接有温湿度传感器1，温湿度传感器1可对装置内温度、湿度等情况进行检测，由温湿度自动控制装置5进行控制。

请参阅图2，所述育苗箱11的上方横向固定连接有洒水器12，所述育苗箱11的上方竖向固定连接有保鲜剂喷洒器13，洒水器12和保鲜剂喷洒器13这样横竖设计，可以使得对育苗盘16的喷洒更加均匀，保鲜剂喷洒器13内含有多种营养物质，可以保障了种子在育苗盘16中更好的生长，所述育苗箱11的右上端固定连接有排风扇14，装置内进行育种时，需要大量的新鲜空气，而且随着种子的生长发育，自生由于呼吸作用会产生二氧化碳等气体，这时可以通过排风扇14进行空气的循环，所述育苗箱11的下端固定连接有排水槽10，排水槽10可将装置不需要的污水进行收集并且及时的排出。

请参阅图3，图3为本实用新型图2育苗箱的内部结构示意图，所述育苗箱11的内部上端固定连接有育苗盘16，所述育苗盘16的下端电性连接有液位探测装置15，育苗盘16是种子生长发育的地方，同时育苗盘16里面含有大量种子生长发育所需要的营养物质，液位探测装置15可以对液体的深度作出及时的判断，来保证适合的水位利于种子的生长发育，所述液位探测装置15的右端活动连接有排水管17，所述排水管17的右端电性连接有控制水泵18，所述液位探测装置15、排水管17和控制水泵18三者均在育苗箱11的内部，排水管17可通过控制水泵18进行控制，可以及时的将多余的水进行排出，避免了水过多造成种子的无氧呼吸，造成对种子的损害。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
