一种整杆式甘蔗剥叶机的制作方法

本实用新型涉及一种整杆式甘蔗剥叶机，属于农业机械领域。

背景技术：

针对传统甘蔗剥叶时，农民基本上仍然沿用古老的手工作业方式，劳动强度大，浪费时间，浪费人力。现市场也出现了一些整杆式甘蔗剥叶机，其结构复杂、体积庞大，不便于移动且价格高，由于使用群体为农民，因此这种结构的整杆式甘蔗剥叶机不实用。

技术实现要素：

本实用新型要解决的问题是提供一种整杆式甘蔗剥叶机，以用于解决甘蔗剥叶生产过程中采用传统的手工操作，劳动强度大，生产效率和作业质量低。

本实用新型的技术方案是：一种整杆式甘蔗剥叶机，包括支架1、切稍部件2、切稍部件盖板3、皮带Ⅰ4、剥叶滚刷部件Ⅰ5、张紧轮部件Ⅰ6、剥叶滚刷部件Ⅱ7、皮带Ⅱ8、导向部件9、剥叶滚刷部件Ⅲ10、张紧轮部件Ⅱ11、皮带Ⅲ12、挡板13、电机14、万向轮15；所述的切稍部件2、剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7、剥叶滚刷部件Ⅲ10和前、后端的导向部件9均连接在支架1上，剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7和剥叶滚刷部件Ⅲ10内均设有滚筒刷，内皮带Ⅱ8装配在剥叶滚刷部件Ⅱ7的皮带槽内和剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅲ10的内侧皮带槽内；皮带Ⅰ4装配在切稍部件2的皮带槽内和剥叶滚刷部件Ⅰ5的外侧皮带槽内；张紧轮部件Ⅱ11与支架1连接在一起，起到张紧皮带Ⅱ8的作用；张紧轮部件Ⅰ6与支架1连接在一起，起到张紧皮带Ⅰ4的作用；皮带Ⅲ12装配在电机14的皮带槽内和剥叶滚刷部件Ⅲ10的外侧皮带槽内，电机14与支架1连接在一起，起到张紧皮带Ⅲ12的作用；切稍部件盖板3、挡板13和万向轮15均与支架1连接在一起，切稍部件盖板3盖在切稍部件2外侧，万向轮15安装在支架1底部，挡板13倾斜设置在电机14上方。

所述的剥叶滚刷部件Ⅱ7由轴承座16、轴承6205-2Z17、传动轴18、滚筒刷Ⅱ19、单槽皮带轮20和压板21部装：滚筒刷Ⅱ19套在传动轴18上，两端通过螺栓紧固， 2个轴承6205-2Z17装配在传动轴18两端，轴承座16与轴承6205-2Z17装配在一起，单槽皮带轮20通过标准键装配在传动轴18上，压板21套在传动轴18上，通过螺母紧固使压板21压紧单槽皮带轮20。

所述的剥叶滚刷部件Ⅰ5由轴承座16、轴承6205-2Z17、传动轴18、滚筒刷Ⅰ22、双槽皮带轮23和压板21部装：滚筒刷Ⅰ22套在传动轴18上，两端通过螺栓紧固，2个轴承6205-2Z17装配在传动轴18两端，轴承座16与轴承6205-2Z17装配在一起，双槽皮带轮23通过标准键装配在传动轴18上，压板21套在传动轴18上，通过螺母紧固使压板21压紧双槽皮带轮23。

所述的剥叶滚刷部件Ⅲ10由轴承座16、轴承6205-2Z17、传动轴18、滚筒刷Ⅲ24、双槽皮带轮23和压板21部装：滚筒刷Ⅲ24套在传动轴18上，两端通过螺栓紧固， 2个轴承6205-2Z17装配在传动轴18两端，轴承座16与轴承6205-2Z17装配在一起，双槽皮带轮23通过标准键装配在传动轴18上，压板21套在传动轴18上，通过螺母紧固使压板21压紧双槽皮带轮23。

所述的张紧轮部件Ⅱ11由支撑板27、张紧轮轴Ⅱ28、轴承6302-2Z29、张紧轮30、弹簧挡圈31和加厚垫片32部装：支撑板27与张紧轮轴Ⅱ28焊接在一起，轴承6302-2Z29与张紧轮30通过弹簧挡圈31在一起，轴承6302-2Z29与张紧轮30通过加厚垫片32和螺母装配在张紧轮轴Ⅱ28上。

所述的张紧轮部件Ⅰ6由支撑板27、张紧轮轴Ⅰ33、轴承6302-2Z29、张紧轮30、弹簧挡圈31和加厚垫片32部装：支撑板27与张紧轮轴Ⅰ33焊接在一起，轴承6302-2Z29与张紧轮30通过弹簧挡圈31在一起，轴承6302-2Z29与张紧轮30通过加厚垫片32和螺母装配在张紧轮轴Ⅱ28上。

所述的切稍部件2由轴承座16、轴承6205-2Z17、锯片25和皮带轮轴26部装：锯片25通过螺栓紧固在皮带轮轴26上，2个轴承6205-2Z17装配在皮带轮轴26两端，轴承座16与轴承6205-2Z17装配在一起。

所述的剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7、剥叶滚刷部件Ⅲ10、切稍部件2、张紧轮部件Ⅰ6、张紧轮部件Ⅱ11、电机14、切稍部件盖板3、挡板13和万向轮15和前、后端的导向部件9均通过螺栓与支架1连接在一起。

所述的剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7和剥叶滚刷部件Ⅲ10内的滚筒刷互相错开，旋转运动互不干涉；

所述的切稍部件2的皮带槽与剥叶滚刷部件Ⅰ5外侧皮带槽保持在同一水平面；电机14的皮带槽与剥叶滚刷部件Ⅲ10外侧皮带槽要保持在同一水平面；剥叶滚刷部件Ⅱ7的皮带槽与剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅲ10内侧皮带槽要保持在同一水平面。

本实用新型的工作原理是：

电机14工作，通过皮带Ⅲ带动剥叶滚刷部件Ⅲ10旋转工作，剥叶滚刷部件Ⅲ10通过皮带Ⅱ8带动剥叶滚刷部件Ⅱ7和剥叶滚刷部件Ⅰ5旋转运动，剥叶滚刷部件Ⅰ5通过皮带Ⅰ4带动切稍部件2旋转工作。

首先用切稍部件2切除甘蔗稍部，将甘蔗从前端导向部件9送入，且前端导向部件9可去除一部分甘蔗叶，然后剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7和剥叶滚刷部件Ⅲ10对残余甘蔗叶进行剥叶工作，最后从后端导向部件9拉出；整杆式甘蔗剥叶机前、后端均装配导向部件9，便于整根甘蔗进出；采用3个剥叶滚刷部件可使剥叶效果显著提升，且3个剥叶滚刷部件的毛刷互相错开，可显著提高毛刷的使用寿命；采用电机部件和皮带传动，便于维护更换。

本实用新型的有益效果是：

1、可实现整杆式甘蔗剥叶机械化，可大大提高劳动生产率，减轻劳动强度，降低生产成本，提高了产品的市场竞争能力。

3、该结构设计合理，剥净率高，作业效率高，作业可靠，通用化程度高，完全满足甘蔗整杆剥叶的要求。

附图说明

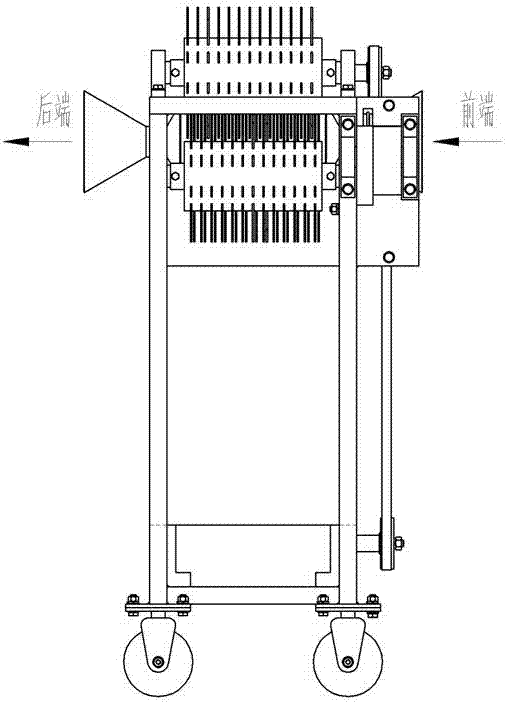

图1为本实用新型的主视图；

图2为本实用新型的左视图；

图3为本实用新型的剥叶滚刷部件Ⅱ7的安装结构示意图；

图4为本实用新型的剥叶滚刷部件Ⅰ5的安装结构示意图；

图5为本实用新型的剥叶滚刷部件Ⅲ10的安装结构示意图；

图6为本实用新型的切稍部件2的安装结构示意图；

图7为本实用新型的张紧轮Ⅱ11的安装结构示意图；

图8为本实用新型的张紧轮Ⅰ6的安装结构示意图。

图中各标号：1-支架、2-切稍部件、3-切稍部件盖板、4-皮带Ⅰ、5-剥叶滚刷部件Ⅰ、6-张紧轮部件Ⅰ、7-剥叶滚刷部件Ⅱ、8-皮带Ⅱ、9-导向部件、10-剥叶滚刷部件Ⅲ、11-张紧轮部件Ⅱ、12-皮带Ⅲ、13-挡板、14-电机、15-万向轮、16-轴承座、17-轴承6205-2Z、18-传动轴、19-滚筒刷Ⅱ、20-单槽皮带轮、21-压板、22-滚筒刷Ⅰ、23-双槽皮带轮、24-滚筒刷Ⅲ、25-锯片、26-皮带轮轴、27-支撑板、28-张紧轮轴Ⅱ、29-轴承6302-2Z、30-张紧轮、31-弹簧挡圈、32-加厚垫片、33-张紧轮轴Ⅰ。

具体实施方式

实施例1：如图1-8所示，一种整杆式甘蔗剥叶机，包括支架1、切稍部件2、切稍部件盖板3、皮带Ⅰ4、剥叶滚刷部件Ⅰ5、张紧轮部件Ⅰ6、剥叶滚刷部件Ⅱ7、皮带Ⅱ8、导向部件9、剥叶滚刷部件Ⅲ10、张紧轮部件Ⅱ11、皮带Ⅲ12、挡板13、电机14、万向轮15；所述的切稍部件2、剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7、剥叶滚刷部件Ⅲ10和前、后端的导向部件9均连接在支架1上，剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7和剥叶滚刷部件Ⅲ10内均设有滚筒刷，内皮带Ⅱ8装配在剥叶滚刷部件Ⅱ7的皮带槽内和剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅲ10的内侧皮带槽内；皮带Ⅰ4装配在切稍部件2的皮带槽内和剥叶滚刷部件Ⅰ5的外侧皮带槽内；张紧轮部件Ⅱ11与支架1连接在一起，起到张紧皮带Ⅱ8的作用；张紧轮部件Ⅰ6与支架1连接在一起，起到张紧皮带Ⅰ4的作用；皮带Ⅲ12装配在电机14的皮带槽内和剥叶滚刷部件Ⅲ10的外侧皮带槽内，电机14与支架1连接在一起，起到张紧皮带Ⅲ12的作用；切稍部件盖板3、挡板13和万向轮15均与支架1连接在一起，切稍部件盖板3盖在切稍部件2外侧，万向轮15安装在支架1底部，挡板13倾斜设置在电机14上方，挡板13的作用是挡住甘蔗叶子直接落到电机14上。

进一步地，所述的剥叶滚刷部件Ⅱ7由轴承座16、轴承6205-2Z17、传动轴18、滚筒刷Ⅱ19、单槽皮带轮20和压板21部装：滚筒刷Ⅱ19套在传动轴18上，两端通过螺栓紧固， 2个轴承6205-2Z17装配在传动轴18两端，轴承座16与轴承6205-2Z17装配在一起，单槽皮带轮20通过标准键C6×14装配在传动轴18上，压板21套在传动轴18上，通过螺母M10紧固使压板21压紧单槽皮带轮20。

进一步地，所述的剥叶滚刷部件Ⅰ5由轴承座16、轴承6205-2Z17、传动轴18、滚筒刷Ⅰ22、双槽皮带轮23和压板21部装：滚筒刷Ⅰ22套在传动轴18上，两端通过螺栓紧固，2个轴承6205-2Z17装配在传动轴18两端，轴承座16与轴承6205-2Z17装配在一起，双槽皮带轮23通过标准键C6×14装配在传动轴18上，压板21套在传动轴18上，通过螺母M10紧固使压板21压紧双槽皮带轮23。

进一步地，所述的剥叶滚刷部件Ⅲ10由轴承座16、轴承6205-2Z17、传动轴18、滚筒刷Ⅲ24、双槽皮带轮23和压板21部装：滚筒刷Ⅲ24套在传动轴18上，两端通过螺栓紧固， 2个轴承6205-2Z17装配在传动轴18两端，轴承座16与轴承6205-2Z17装配在一起，双槽皮带轮23通过标准键C6×14装配在传动轴18上，压板21套在传动轴18上，通过螺母M10紧固使压板21压紧双槽皮带轮23。

进一步地，所述的张紧轮部件Ⅱ11由支撑板27、张紧轮轴Ⅱ28、轴承6302-2Z29、张紧轮30、弹簧挡圈31和加厚垫片32部装：支撑板27与张紧轮轴Ⅱ28焊接在一起，轴承6302-2Z29与张紧轮30通过弹簧挡圈31在一起，轴承6302-2Z29与张紧轮30通过加厚垫片32和螺母装配在张紧轮轴Ⅱ28上。

进一步地，所述的张紧轮部件Ⅰ6由支撑板27、张紧轮轴Ⅰ33、轴承6302-2Z29、张紧轮30、弹簧挡圈31和加厚垫片32部装：支撑板27与张紧轮轴Ⅰ33焊接在一起，轴承6302-2Z29与张紧轮30通过弹簧挡圈31在一起，轴承6302-2Z29与张紧轮30通过加厚垫片32和螺母装配在张紧轮轴Ⅱ28上。

进一步地，所述的切稍部件2由轴承座16、轴承6205-2Z17、锯片25和皮带轮轴26部装：锯片25通过螺栓紧固在皮带轮轴26上，2个轴承6205-2Z17装配在皮带轮轴26两端，轴承座16与轴承6205-2Z17装配在一起。

进一步地，所述的剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7、剥叶滚刷部件Ⅲ10、切稍部件2、张紧轮部件Ⅰ6、张紧轮部件Ⅱ11、电机14、切稍部件盖板3、挡板13和万向轮15和前、后端的导向部件9均通过螺栓与支架1连接在一起。

进一步地，所述的剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅱ7和剥叶滚刷部件Ⅲ10内的滚筒刷互相错开，旋转运动互不干涉；

进一步地，所述的切稍部件2的皮带槽与剥叶滚刷部件Ⅰ5外侧皮带槽保持在同一水平面；电机14的皮带槽与剥叶滚刷部件Ⅲ10外侧皮带槽要保持在同一水平面；剥叶滚刷部件Ⅱ7的皮带槽与剥叶滚刷部件Ⅰ5、剥叶滚刷部件Ⅲ10内侧皮带槽要保持在同一水平面。

本实用新型可实现整杆式甘蔗剥叶机械化，可大大提高劳动生产率，减轻劳动强度，降低生产成本，提高了产品的市场竞争能力；该结构设计合理，剥净率高，作业效率高，作业可靠，通用化程度高，完全满足整杆式甘蔗剥叶的要求。

上面结合附图对本实用新型的具体实施方式作了详细说明，但是本实用新型并不限于上述实施方式，在本领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
