一种松针洒布装置的制作方法

本发明涉及一种松针洒布装置，涉及三七种植器械领域。

背景技术：

洒布松针是三七种植的一个重要步骤，洒布松针有利于保持土壤湿度，松针腐烂后形成松针土能给作物带来养分，有利于植物的生长。但是市面上并未出现松针洒布的专用机械。目前农田的松针洒布过程完全是依靠人工实现的需要耗费大量的人力，且效率极低，此外由于松针在运输过程中会被压实，在洒布过程中还需人工将松针打散以使其蓬松透气，这更增加了工作的难度。

技术实现要素：

本发明的目的在于提供一种松针洒布装置，该装置能实现三七地里松针的机械化洒布；该装置工作效率高，操作简单，大大的节省人力，降低了成本，同时保证了三七地里松针铺设的均匀性。

该装置利用电动机驱动，以轮缘尖细的洒布轮来洒布松针，有利于将松针打散，利用半齿轮机构将原料进给与松针洒布分开进行，使原料进给完毕后再进行洒布工作，可有效防止洒布轮空转，本装置结构可靠，制造成本低廉，工作效率高，可有效缩减工作时间，较少人力消耗，有利于提高生产效率，具有广阔的应用前景。

本发明装置包括手推杆、电动机、导向板、机架、２个丝杠、传动机构Ⅰ、传动机构Ⅱ、传动机构Ⅲ、传动机构Ⅳ、洒布机构、松针箱；手推杆设置在机架后方，电动机设置在机架后端，松针箱固定在机架上，洒布机构设置在松针箱顶端，导向板固定在松针箱顶端并位于洒布机构一侧，机架底部前端和底部后端分别设置2个滚轮，２个丝杠一端通过支架设置松针箱下方，另一端穿过松针箱的底板设置在松针箱内，底板沿2个丝杠上下移动；

所述洒布机构包括转轴Ⅰ、转轴Ⅱ和洒布轮，洒布轮套装固定在转轴Ⅰ、转轴Ⅱ上，转轴Ⅰ、转轴Ⅱ安装在松针箱顶端；

所述传动机构Ⅰ包括带轮Ⅰ、带轮Ⅱ、皮带Ⅰ；带轮Ⅰ和带轮Ⅱ分别固定在转轴Ⅰ、转轴Ⅱ上，皮带Ⅰ设置在带轮Ⅰ和带轮Ⅱ上，转轴Ⅱ的端部固定有齿轮Ⅰ；

所述传动机构Ⅱ包括带轮Ⅲ、带轮Ⅳ、半齿轮Ⅰ、皮带Ⅱ、传动轴Ⅰ，带轮Ⅲ固定在传动轴Ⅰ一端上，带轮Ⅲ通过传动轴Ⅰ设置在松针箱上部，传动轴Ⅰ位于转轴Ⅱ下方，半齿轮Ⅰ固定在传动轴Ⅰ并与齿轮Ⅰ相配合，带轮Ⅳ固定在电动机的输出端上，皮带Ⅱ设置在带轮Ⅲ、带轮Ⅳ上；

所述传动机构Ⅲ包括带轮Ⅴ、带轮Ⅵ、皮带Ⅲ、传动轴Ⅱ，带轮Ⅵ固定在电动机的输出端上并位于带轮Ⅳ内侧，带轮Ⅴ固定在传动轴Ⅱ一端上，传动轴Ⅱ设置在机架上并位于松针箱下方，传动轴Ⅱ另一端固定有半齿轮Ⅱ；

所述传动机构Ⅳ包括带轮Ⅶ、带轮Ⅷ、皮带Ⅳ，带轮Ⅷ固定在一个丝杠底端，齿轮Ⅱ固定在丝杠上并位于带轮Ⅷ下端，齿轮Ⅱ与半齿轮Ⅱ相配合，带轮Ⅶ固定在另一个丝杠下端，皮带Ⅳ设置在带轮Ⅶ、带轮Ⅷ上。

所述松针箱的底板通过丝杠螺母设置在2个丝杠上，并沿丝杠上下移动。

所述洒布轮由轮毂和固定在轮毂上的3个以上的洒布齿构成，洒布齿齿端尖细。

所述手推杆上设置有扶手。

当半齿轮Ⅰ与齿轮Ⅰ相啮合时，齿轮Ⅱ与半齿轮Ⅱ不啮合。

本发明的工作原理：

使用时，在松针箱中放满松针，然后握住扶手，推动手推杆，滚轮沿垄沟移动，把松针洒布装置移动到需要铺设松针的位置，启动电动机，带轮Ⅵ和带轮Ⅳ转动；带轮Ⅵ转动带动皮带Ⅲ，进而带动带轮Ⅴ转动，带轮Ⅴ转动带动半齿轮Ⅱ转动；带轮Ⅳ转动，通过皮带Ⅱ的传动使带轮Ⅲ转动，启动电动机之初，半齿轮Ⅱ和齿轮Ⅱ啮合，带动齿轮Ⅱ转动，齿轮Ⅱ转动带动带轮Ⅷ转动，进而使丝杠转动，使底板上移，待半齿轮Ⅱ转动半周以后半齿轮Ⅱ与齿轮Ⅱ脱开，此时半齿轮Ⅰ转动到与齿轮Ⅰ相啮合处，半齿轮Ⅰ的转动带动齿轮Ⅰ的转动，齿轮Ⅰ通过转轴Ⅱ带动带轮Ⅱ和带轮Ⅰ转动，传动机构Ⅰ的转动使洒布机构转动，洒布轮将松针均匀播撒，使松针沿导向板排出，在开启电动机后，缓慢推动机器，松针即可被均匀洒布在田垄上，待松针铺设完后，关闭电动机将松针洒布装置推出。

本发明的有益效果：

1、利用电动机驱动，节省工时和人力，可以实现松针洒布铺设的机械化；

2、半齿轮使进料完毕后再开始洒布可避免洒布轮空转，并保证了松针铺设的均匀性；

3、洒布齿末端尖细，可将压实的松针打散，增强透气效果；

4、设备简单，易操作，造价低廉，运行稳定，便于大众使用与推广。

附图说明

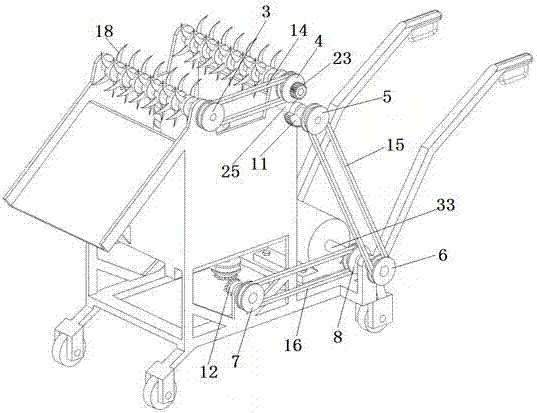

图1是本发明的结构示意图；

图2是本发明的结构示意图；

图3是本发明的局部结构示意图；

图4是本发明的局部结构示意图；

图5是本发明的俯视结构示意图；

图6是本发明底板局部结构示意图；

图7是本发明洒布轮结构示意图；

图8是本发明丝杠与底板结构示意图；

图中：1-扶手；2-手推杆；3-带轮Ⅰ；4-带轮Ⅱ；5-带轮Ⅲ；6-带轮Ⅳ；7-带轮Ⅴ；8-带轮Ⅵ；9-带轮Ⅶ；10-带轮Ⅷ；11-半齿轮Ⅰ；12-半齿轮Ⅱ；13-电动机；14-皮带Ⅰ；15-皮带Ⅱ；16-皮带Ⅲ；17-皮带Ⅳ；18-洒布轮；19-转轴Ⅰ；20-导向板；21-机架；22-滚轮；23-齿轮Ⅰ；24-齿轮Ⅱ；25-传动轴Ⅰ；26-丝杠；27-底板；28-传动机构Ⅰ；29-传动机构Ⅱ；30-传动机构Ⅲ；31-传动机构Ⅳ；32-传动轴Ⅱ；33-电动机输出端；34-洒布机构；35-转轴Ⅱ；36-松针箱；37-轮毂；38-洒布齿；39-丝杠螺母。

具体实施方式

下面通过附图和实施例对本发明作进一步详细说明，但本发明的保护范围不局限于所述内容。

实施例1：如图1-8所示，本发明松针洒布装置包括手推杆2、电动机13、导向板20、机架21、２个丝杠26、传动机构Ⅰ28、传动机构Ⅱ29、传动机构Ⅲ30、传动机构Ⅳ31、洒布机构34、松针箱36；手推杆2设置在机架21后方，电动机13设置在机架后端，松针箱36固定在机架21上，洒布机构34设置在松针箱36顶端，导向板20固定在松针箱36顶端并位于洒布机构34一侧，机架21底部前端和底部后端分别设置2个滚轮22，松针箱36的底板27通过丝杠螺母39设置在2个丝杠26上，２个丝杠26一端通过支架设置松针箱36下方，另一端设置在松针箱36内，底板27沿2个丝杠上下移动；

所述洒布机构34包括转轴Ⅰ19、转轴Ⅱ35和洒布轮18，7个洒布轮18分别套装固定在转轴Ⅰ19、转轴Ⅱ35上，洒布轮18由轮毂37和固定在轮毂上的5个的洒布齿38构成，洒布齿齿端尖细，为弧形齿；转轴Ⅰ19、转轴Ⅱ35安装在松针箱36顶端；传动机构Ⅰ28包括带轮Ⅰ3、带轮Ⅱ4、皮带Ⅰ14；带轮Ⅰ3和带轮Ⅱ4分别固定在转轴Ⅰ19、转轴Ⅱ35上，皮带Ⅰ14设置在带轮Ⅰ3和带轮Ⅱ4上，转轴Ⅱ35的端部固定有齿轮Ⅰ23；传动机构Ⅱ29包括带轮Ⅲ5、带轮Ⅳ6、半齿轮Ⅰ11、皮带Ⅱ15、传动轴Ⅰ25，带轮Ⅲ5固定在传动轴Ⅰ25一端上，带轮Ⅲ5通过传动轴Ⅰ25设置在松针箱36上部，传动轴Ⅰ25位于转轴Ⅱ35下方，半齿轮Ⅰ11固定在传动轴Ⅰ25并与齿轮Ⅰ23相配合，带轮Ⅳ6固定在电动机的输出端33上，皮带Ⅱ15设置在带轮Ⅲ5、带轮Ⅳ6上；传动机构Ⅲ30包括带轮Ⅴ7、带轮Ⅵ8、皮带Ⅲ16、传动轴Ⅱ32，带轮Ⅵ8固定在电动机的输出端33上并位于带轮Ⅳ6内侧，带轮Ⅴ7固定在传动轴Ⅱ32一端上，传动轴Ⅱ32设置在机架上并位于松针箱36下方，传动轴Ⅱ32另一端固定有半齿轮Ⅱ12；传动机构Ⅳ31包括带轮Ⅶ9、带轮Ⅷ10、皮带Ⅳ17，带轮Ⅷ10固定在一个丝杠26底端，齿轮Ⅱ24固定在丝杠26上并位于带轮Ⅷ10下端，齿轮Ⅱ24与半齿轮Ⅱ12相配合，带轮Ⅶ9固定在另一个丝杠下端，皮带Ⅳ17设置在带轮Ⅶ9、带轮Ⅷ10上；当半齿轮Ⅰ11与齿轮Ⅰ23相啮合时，齿轮Ⅱ24与半齿轮Ⅱ12不啮合，它们交替啮合。

实施例2：本实施例装置结构同实施例1，不同在于手推杆2上设置有扶手1；洒布轮18由轮毂37和固定在轮毂上的7个的洒布齿构成。

使用时，首先握住扶手1，推动手推杆2，滚轮沿垄沟移动，把松针洒布装置移动到需要铺设松针的位置，启动电动机13，其输出端33带动带轮Ⅵ８和带轮Ⅳ6转动；带轮Ⅵ8转动带动皮带Ⅲ16，进而带动带轮Ⅴ7转动，带轮Ⅴ7转动带动半齿轮Ⅱ12转动；带轮Ⅳ6转动，通过皮带Ⅱ15的传动使带轮Ⅲ5转动，启动电动机之初，半齿轮Ⅱ12和齿轮Ⅱ24啮合，带动齿轮Ⅱ24转动，齿轮Ⅱ24转动带动带轮Ⅷ10转动，进而使丝杠26转动，使底板27上移，待半齿轮Ⅱ12转动半周以后半齿轮Ⅱ12与齿轮Ⅱ24脱开，此时半齿轮Ⅰ11转动到与齿轮Ⅰ23相啮合处，半齿轮Ⅰ11的转动带动齿轮Ⅰ23的转动，齿轮Ⅰ23通过转轴Ⅱ35带动带轮Ⅱ4以及带轮Ⅰ3转动，传动机构Ⅰ28的转动使洒布机构34转动，洒布轮18将松针均匀播撒，使松针沿导向板20排出，在开启电动机后，缓慢推动机器，松针即可被均匀洒布在田垄上，待松针铺设完后，关闭电动机将松针洒布装置推出。
