黄粑块形状修整结构的制作方法

本发明属于食品制作装置技术领域，具体来说涉及一种黄粑块形状修整结构。

背景技术：

黄粑作为贵州、四川等地非常有名的汉族传统小吃，因味美价廉深受人们喜爱，其需求量也日益增加。黄粑的制作过程较为繁杂，其中成型过程是非常重要的环节。通常情况下，黄粑成型得到的部分块体存在形状缺陷，即平整性差、棱角缺失，甚至整体形状发生扭曲，这些问题对于后续环节均有不良影响。现有技术中，黄粑的成型装置主要存在以下缺陷：（1）没有专门用于黄粑块整形的装置；（2）手工进行形状修复效果较差，且耗时耗力，效率低下；（3）制作过程繁杂，操作性、稳定性较差。以上问题均影响黄粑块的成型质量和效果。

技术实现要素：

本发明的目的在于克服上述缺点而提供的一种高效可靠、优质可行、结构简单、操作方便的黄粑块形状修整结构。

本发明目的及解决其主要技术问题是采用以下技术方案来实现的：

本发明的黄粑块形状修整结构，包括底座、卡板、压板A、压板B，其中：底座上固定装有卡板，压板A和压板B可移动地安装在底座上，压板A和压板B分别位于卡板的两侧。

上述黄粑块形状修整结构，其中：压板A与压板B垂直排布。

上述黄粑块形状修整结构，其中：卡板为直角L形板体。

上述黄粑块形状修整结构，其中：卡板的一侧设置有滑槽A，滑槽A上可移动地装有滑块A，滑块A上连接有压板A，压板A与卡板的一侧面平行。

上述黄粑块形状修整结构，其中：卡板的另一侧设置有滑槽B，滑槽B上可移动地装有滑块B，滑块B上连接有压板B，压板B与卡板的另一侧面平行。

上述黄粑块形状修整结构，其中：压板A与压板B均为平面板。

本发明同现有技术相比具有明显的优点和有益效果。由以上技术方案可知，本发明的黄粑块形状修整结构中，底座上固定装有卡板，卡板为直角L形板体，便于将形状有缺陷待修整的黄粑块置于L形卡板处卡位；卡板的一侧设置有滑槽A，滑槽A上可移动地装有滑块A，滑块A上连接有压板A，压板A与卡板的一侧面平行，卡板的另一侧设置有滑槽B，滑槽B上可移动地装有滑块B，滑块B上连接有压板B，压板B与卡板的另一侧面平行，实现了压板A和压板B在底座上垂直地移动，与L形卡板的两侧板共同配合完成矩形黄粑块形状的修整。总之，本发明高效可靠、优质可行、结构简单、操作方便，适合形状有缺陷的黄粑修整的推广使用。

附图说明

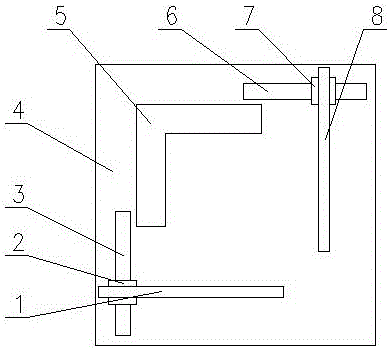

图1为本发明的结构示意图；

图2为图1的仰视图。

图中标识：

1、压板A；2、滑块A；3、滑槽A；4、底座；5、卡板；6、滑槽B；7、滑块B；8、压板B。

具体实施方式

以下结合附图及较佳实施例，对依据本发明提出的黄粑块形状修整结构具体实施方式、结构、特征及其功效，详细说明如后。

参见图1至图2，本发明的黄粑块形状修整结构，包括底座4、卡板5、压板A1、压板B8，其中：底座4上固定装有卡板5，压板A1和压板B8可移动地安装在底座4上，压板A1和压板B8分别位于卡板5的两侧。压板A1与压板B8垂直排布。卡板5为直角L形板体。卡板5的一侧设置有滑槽A3，滑槽A3上可移动地装有滑块A2，滑块A2上连接有压板A1，压板A1与卡板5的一侧面平行。卡板5的另一侧设置有滑槽B6，滑槽B6上可移动地装有滑块B7，滑块B7上连接有压板B8，压板B8与卡板5的另一侧面平行。压板A1与压板B8均为平面板。

使用时，将有形状缺陷的黄粑块置于底座4上卡板5的直角处，使需要修整的黄粑块缺陷面置于外侧，推动压板A1使其在滑块A2的带动下沿滑槽A3移动至待修整的面处，缓慢挤压压板A1实现对黄粑块缺陷面的修整；然后反向移开压板A1，推动压板B8使其在滑块B7带动下沿滑槽B6移动至待修整的面处，缓慢挤压压板B8实现对黄粑块缺陷面的修整。本发明高效可靠、优质可行、结构简单、操作方便，适合形状有缺陷的黄粑修整的推广使用。

以上所述，仅是本发明的较佳实施例而已，并非对本发明作任何形式上的限制，任何未脱离本发明技术方案内容，依据本发明的技术实质对以上实施例所作的任何简单修改、等同变化与修饰，均仍属于本发明技术方案的范围内。
