电动豆类清洗杯的制作方法

本实用新型涉及一种食品清洗用具，尤其是电动豆类清洗杯，属于食品用具领域。

背景技术：

食品安全关系到每个人的健康。食品的清洗，是保障食品安全的关键步骤之一。在公共餐饮场所，每天都有大量食品原材料需要清洗。其中豆类食品原材料表面为曲面，粒度小，现有技术多采用手工清洗或放水笼头下冲刷的方式清洗，但是手工清洗不便，清洗不均匀，可能清洗不干净，放水笼头下冲刷浪费水，清洗力度也不够。

技术实现要素：

本实用新型要解决的问题是，提供一种简便的电动豆类清洗杯。

为解决上述技术问题，本实用新型的技术方案如下：

电动豆类清洗杯，包括杯本体和杯盖，杯本体的上下两端各连一个杯盖，还包括弧形杯壁、旋转卡接结构、卡接槽、丝网、窄冲刷腔、宽储水腔、传动杆和电动机，所述旋转卡接结构位于丝网上，所述卡接槽位于弧形杯壁上，所述丝网与弧形杯壁相接触，上下两个丝网与弧形杯壁围成窄冲刷腔，所述杯盖与丝网及弧形杯壁围成宽储水腔，传动杆与弧形杯壁相连，位于弧形杯壁的中心，传动杆的另一端与电动机相连；

所述的旋转卡接结构包括螺栓螺母连接部件和旋转片，所述螺栓螺母连接部件将旋转片固定在丝网上，所述旋转片与卡接槽相适配。

进一步地，所述弧形杯壁的弧度为180度。

进一步地，所述丝网的孔径为2mm—30mm。

本实用新型的电动豆类清洗杯杯壁为弧形，中间形成的狭小部分方便手握；清洗时豆类放在窄冲刷腔内，水从宽储水腔流进窄冲刷腔，由于空间变窄，水流速度加快，能有力均匀地冲刷豆类，因此清洗效果好，开启电动机，传动杆带动杯体上下重复颠倒，可反复冲刷清洗豆类，节约用水，清洗完后，拧开盖子，直接倒掉水，就可以沥干，将旋转片旋出卡接槽，拆卸丝网，即可取出洗好的豆类，操作简便，节约时间。

附图说明

图1是电动豆类清洗杯图

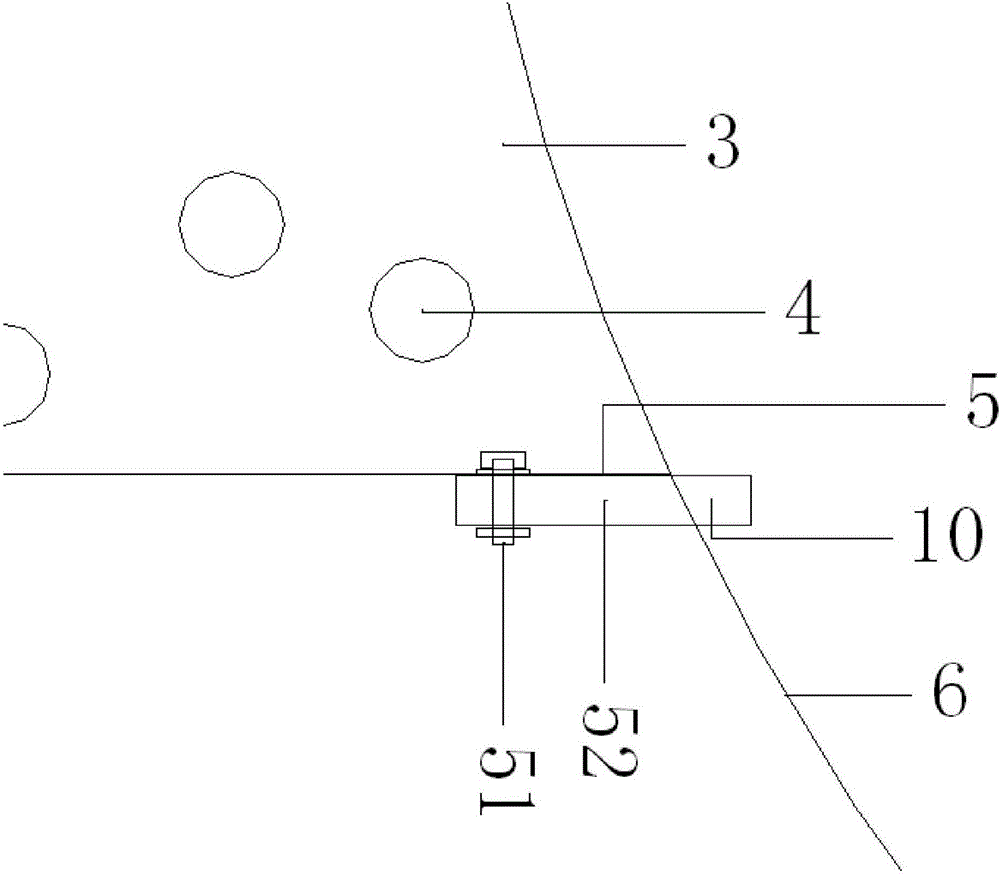

图2是旋转卡接结构旋进放大图

图3是旋转卡接结构旋进时俯视图

图4是旋转卡接结构旋出放大图

图5是旋转卡接结构旋出时俯视图；

附图标记：1-宽储水腔、2-丝网、3-窄冲刷腔、4-豆子、5-旋转卡接结构、6-弧形杯壁、7-杯盖、8-水流方向、9-杯本体、10-卡接槽、11-传动杆、12-电动机。

具体实施方式

下面结合实施例对本发明的具体实施方式做进一步的描述，并不因此将本发明限制在所述的实施例范围之中。

如图1电动豆类清洗杯图所示，电动豆类清洗杯，包括杯本体9和杯盖7，杯本体9的上下两端各连一个杯盖7，其特征在于，还包括弧形杯壁6、旋转卡接结构5、卡接槽10、丝网2、窄冲刷腔3、宽储水腔1、传动杆11和电动机12，所述旋转卡接结构5位于丝网2上，所述卡接槽10位于弧形杯壁6上，所述丝网2与弧形杯壁6相接触，上下两个丝网2与弧形杯壁6围成窄冲刷腔3，所述杯盖7与丝网2及弧形杯壁6围成宽储水腔1，传动杆11与弧形杯壁6相连，位于弧形杯壁6的中心，传动杆11的另一端与电动机12相连。

如图2旋转卡接结构旋进放大图和图3旋转卡接结构旋进时俯视图所示，所述的旋转卡接结构5包括螺栓螺母连接部件51和旋转片52，所述螺栓螺母连接部件51将旋转片52固定在丝网2上，所述旋转片52,与卡接槽10相适配，如图4旋转卡接结构旋出放大图和图5旋转卡接结构旋出时俯视图所示，旋转片52可旋出卡接槽10，拆卸丝网2。

使用时按照图1电动豆类清洗杯图组装装置，把豆类4装入窄冲刷腔3内，旋转卡接结构5的旋转片52旋入卡接槽10，拧紧螺栓螺母连接部件51，加水，盖紧杯盖7，开启电动机12，传动杆11带动电动豆类清洗杯旋转，水流8从宽储水腔1穿过窄冲刷腔3，由于空间变窄，水流速度加快，能有力均匀地冲刷豆类，达到清洗的效果，清洗完后，打开盖子7，直接倒掉水，沥干豆类，拧松螺栓螺母连接部件51，如图4旋转卡接结构旋出放大图和图5旋转卡接结构旋出时俯视图所示，将旋转片52旋出卡接槽10，拆卸丝网2，即可取出洗好的豆类，操作非常简便，节约时间。

在上述实施方式中，所述水流8从宽储水腔1穿过窄冲刷腔3，由于空间变窄，水流速度加快，宽储水腔1与窄冲刷腔3的横截面积相差大，清洗效果好，所以所述弧形杯壁6的弧度180度最佳。

在上述实施方式中，为便于水流的通过，所述丝网2的孔径不能太小，同时为保证豆类不漏出，所述丝网2的孔径不能太大，因此所述丝网2的孔径为2mm—30mm，可清洗包括大豆、绿豆、红豆、蚕豆、花生等豆类。
