一种用于远洋捕捞的鱿鱼分装装置的制作方法

本实用新型涉及一种鱿鱼分装装置，具体是指一种用于远洋捕捞的鱿鱼分装装置。

背景技术：

远洋捕捞是指海洋捕捞技术在200米等深线以外大洋区进行水产品捕捞活动，鱿鱼也是远洋捕捞中常被捕获的水产品之一。鱿鱼被捕获后通常会采用冰鲜进行保存，由于鱿鱼的体型成长条状，其在速冻前通常都是采用两排鱿鱼头尾交错的方式进行叠加摆放，即可以减少空间浪费，还可以减轻鱿鱼的摩擦损伤程度。现在的鱿鱼摆盘在装置鱿鱼后，在远洋捕捞船的速冻舱内叠加放置进行速冻，其摆盘之间相互叠加，摆盘之间没有相互错开，容易对摆盘顶层的鱿鱼造成伤害，同时导致速冻效率降低，造成资源浪费和生产成本提高。且摆盘在不使用时的存储空间占用率过大，不适合在远洋捕捞船上使用。因此，设计一款不会对鱿鱼造成伤害，同时可以有效提高速冻效率，且不使用时，储存空间占用率低的鱿鱼分装装置是本实用新型的研究目的。

技术实现要素：

针对上述现有技术存在的问题，本实用新型在于提供一种用于远洋捕捞的鱿鱼分装装置，该鱿鱼分装装置不会对鱿鱼造成伤害，同时可以有效提高速冻效率；不使用时，可以有效减少储存空间的占用率。

本实用新型的技术方案是：

一种用于远洋捕捞的鱿鱼分装装置，包括定位支撑架和鱿鱼承接板，所述定位支撑架包含对称设置的第一定位支撑板和第二定位支撑板，所述第一定位支撑板的上下两端分别铰接有第一连接杆，所述第二定位支撑板的上下两端分别铰接有第二连接杆，所述第一连接杆铰接到第二连接杆；所述第一定位支撑板上按等间隔铰接有若干个所述鱿鱼承接板，所述鱿鱼承接板包含底板和固接于底板两侧的挡板，所述鱿鱼承接板所设有的挡板分别铰接到所述第一定位支撑板的两侧，所述第二定位支撑板在与第一定位支撑板与鱿鱼承接板的铰接处等高的位置上均固接有相应的支撑杆，所述鱿鱼承接板的挡板的顶端外侧均固接有相应的卡接板。

本实用新型的优点：

该鱿鱼分装装置在使用时，将第一定位支撑板和第二定位支撑板分开，鱿鱼承接板翻转，未铰接在第一定位支撑板一端的卡接板架在相应的支撑杆上，通过鱿鱼承接板对捕获的鱿鱼进行分装，多个鱿鱼承接板相互错开设置，确保不会对鱿鱼造成伤害，同时可以有效提高速冻效率；该鱿鱼分装装置不使用时，将各个鱿鱼承接板收起靠拢在第一定位支撑板上，然后将第二定位支撑板移动至靠近第一定位支撑板的位置上即可，有效减少储存空间的占用率。

附图说明

图1为本实用新型的结构示意图。

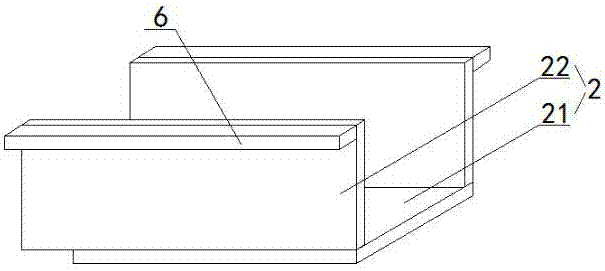

图2为本实用新型的鱿鱼承接板的结构示意图。

图3为本实用新型不使用时的收纳状态图。

具体实施方式

为了便于本领域技术人员理解，现将实施例结合附图对本实用新型的结构作进一步详细描述：

参考图1-3，一种用于远洋捕捞的鱿鱼分装装置，包括定位支撑架1和鱿鱼承接板2，所述定位支撑架1包含对称设置的第一定位支撑板11和第二定位支撑板12，所述第一定位支撑板11的上下两端分别铰接有第一连接杆3，所述第二定位支撑板12的上下两端分别铰接有第二连接杆4，所述第一连接杆3铰接到第二连接杆4；所述第一定位支撑板11上按等间隔铰接有3个所述鱿鱼承接板2，如图2所示：所述鱿鱼承接板2包含底板21和固接于底板21两侧的挡板22，所述鱿鱼承接板2所设有的挡板22分别铰接到所述第一定位支撑板11的两侧，所述第二定位支撑板12在与第一定位支撑板11与鱿鱼承接板2的铰接处等高的位置上均固接有相应的支撑杆5，所述鱿鱼承接板2的挡板22的顶端外侧均固接有相应的卡接板6。

该鱿鱼分装装置在使用时，将第一定位支撑板11和第二定位支撑板12分开，鱿鱼承接板2翻转，未铰接在第一定位支撑板11一端的卡接板6架在相应的支撑杆5上，通过鱿鱼承接板2对捕获的鱿鱼进行分装。如图3所示：不使用时，将各个鱿鱼承接板2收起靠拢在第一定位支撑板11上，然后将第二定位支撑板12移动至靠近第一定位支撑板11的位置上即可，有效减少储存空间的占用率。

以上所述仅为本实用新型的较佳实施例，凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属于本实用新型的涵盖范围。
