一种水果分选用带去皮功能的清洗装置的制作方法

本实用新型涉及一种清洗装置，尤其涉及一种水果分选用带去皮功能的清洗装置。

背景技术：

水果是指多汁且大多数有甜味可直接生吃的植物果实，不但含有丰富的营养且能够帮助消化。水果是对部分可以食用的植物果实和种子的统称。水果有降血压、减缓衰老、减肥瘦身、皮肤保养、明目、抗癌、降低胆固醇补充维生素等保健作用。

分选是指碎屑物质在水、风等动力作用下，按粒度、形状或密度的差别发生分别富集的现象，表示颗粒大小的均一性。这种分选主要在搬运过程中完成。碎屑岩中粒度的分选性或分选好坏，可用粒度参数中的分选系数、标准偏差、第二矩来表示。当粒度集中在某一范围较狭窄的数值间隔内时，就可以大致定性地说它是分选较好。

清洗是采用一种化学药剂清除物体表面污垢的方法，它是借助清洗剂表面污染物或覆盖层进行化学转化、溶解、剥离以达到脱脂、除锈和去污的效果。

现有的水果分选用清洗装置存在设计不合理、功能单一、清洗效果差的缺点，因此亟需研发一种设计合理、功能齐全、清洗效果好的水果分选用带去皮功能的清洗装置。

技术实现要素：

(1)要解决的技术问题

本实用新型为了克服现有的水果分选用清洗装置存在设计不合理、功能单一、清洗效果差的缺点，本实用新型要解决的技术问题是提供一种设计合理、功能齐全、清洗效果好的水果分选用带去皮功能的清洗装置。

(2)技术方案

为了解决上述技术问题，本实用新型提供了这样一种水果分选用带去皮功能的清洗装置，包括有左支架、水泵、水箱、底座、收集箱Ⅰ、废物箱、收集箱Ⅱ、支杆、去皮装置、电机Ⅲ、右轴承座、丝杆、螺母、左轴承座、滑轨、齿条、顶支架、电机Ⅱ、扇形齿轮、气缸Ⅰ、气缸Ⅱ、电机Ⅰ、滑块、电机Ⅳ、毛刷、气缸Ⅲ、电机Ⅴ、拇指气缸、铁质网框、传送装置、清洗箱和软管，底座顶部从左至右依次设有左支架、水箱、收集箱Ⅰ、废物箱和收集箱Ⅱ，左支架右侧从下至上依次设有清洗箱、气缸Ⅰ和顶支架，水箱内设有水泵，水泵上连接有软管，软管与清洗箱连接，废物箱顶部设有支杆，支杆上方设有去皮装置，清洗箱右上方设有传送装置，气缸Ⅰ右侧连接有气缸Ⅱ，气缸Ⅱ底部连接有电机Ⅰ，电机Ⅰ右侧设有铁质网框，顶支架底部从左至右依次设有电机Ⅱ、滑轨、左轴承座、右轴承座和电机Ⅲ，左轴承座和右轴承座之间安装有丝杆，丝杆与电机Ⅲ连接，丝杆上设有螺母，螺母与丝杆配合，电机Ⅱ前侧连接有扇形齿轮，滑轨上设有滑块，滑块左侧连接有齿条，齿条与扇形齿轮啮合，齿条底部连接有电机Ⅳ，电机Ⅳ底部设有毛刷，螺母底部连接有气缸Ⅲ，气缸Ⅲ底部连接有电机Ⅴ，电机Ⅴ右侧连接有拇指气缸。

优选地，还包括有海绵，收集箱Ⅰ和收集箱Ⅱ上设有海绵。

优选地，去皮装置底部开有孔。

工作原理：当需要对水果进行清洗时，将水果放置在铁质网框上，然后启动气缸Ⅱ伸长，带动铁质网框向下移动，当铁质网框位于清洗箱内后，气缸Ⅱ停止伸长，然后启动水泵工作，使水箱内的水通过软管通入清洗箱内，当清洗箱内通入足够的水后，水泵停止工作，然后启动电机Ⅱ不断顺时针和逆时针转动，带动扇形齿轮不断顺时针和逆时针转动，带动齿条不断向下和向上移动，带动毛刷不断向下和向上移动，使毛刷不断对水果进行清洗，同时启动电机Ⅳ转动，带动毛刷转动，使毛刷对水果进行全方位的清洗，当水果清洗完毕后，电机Ⅳ停止转动，电机Ⅱ转动带动毛刷复位，启动气缸Ⅱ复位带动铁质网框复位，然后启动气缸Ⅰ伸长，带动铁质网框向右移动，当铁质网框位于传送装置正上方后，气缸Ⅰ停止伸长，然后启动电机Ⅰ转动，带动铁质网框转动，使铁质网框内的水果倒入传送装置上，当铁质网框内的水果全部倒入传送装置后，启动气缸Ⅰ缩短带动铁质网框复位，同时启动电机Ⅲ正转，带动丝杆转动，带动螺母向右移动，带动拇指气缸向右移动，当拇指气缸位于传送装置正上方后，电机Ⅲ停止转动，然后启动气缸Ⅲ伸长，带动拇指气缸向下移动，当拇指气缸接触到水果后，气缸Ⅲ停止伸长，然后启动拇指气缸夹住体积较大的水果，再启动气缸Ⅲ复位带动拇指气缸复位，然后启动电机Ⅲ正转，带动丝杆转动，带动螺母向右移动，带动拇指气缸向右移动，当拇指气缸位于去皮装置正上方后，电机Ⅲ停止转动，然后启动气缸Ⅲ伸长，带动拇指气缸向下移动，当拇指气缸位于去皮装置内时，气缸Ⅲ停止伸长，然后启动电机Ⅴ转动，带动水果转动，使去皮装置对水果进行去皮操作，当水果去皮完毕后，启动气缸Ⅲ缩短，带动水果向上移动，同时启动电机Ⅲ正转，带动拇指气缸向右移动，当水果位于收集箱Ⅱ正上方后，电机Ⅲ停止转动，气缸Ⅲ停止缩短，然后启动拇指气缸松开水果，使水果落入收集箱Ⅱ内，然后启动电机Ⅲ反转，带动拇指气缸复位，再重复以上操作，使体积较大的水果去皮后落入收集箱Ⅱ内，当体积较大的水果全部分选完毕后，启动传送装置工作，带动体积较小的水果向右移动，使较小的水果落入收集箱Ⅰ内，当体积较小的水果全部落入收集箱Ⅰ后，传送装置停止工作，从而实现对水果的清洗去皮操作。

因为还包括有海绵，收集箱Ⅰ和收集箱Ⅱ上设有海绵，当水果落入收集箱Ⅰ和收集箱Ⅱ内时，海绵可以避免水果的损坏。

因为去皮装置底部开有孔，当水果进行去皮操作时，去除的皮可以经孔落入废物箱，以便于废物的更好收集，提高工作效率。

(3)有益效果

本实用新型达到了设计合理、功能齐全、清洗效果好的效果。

附图说明

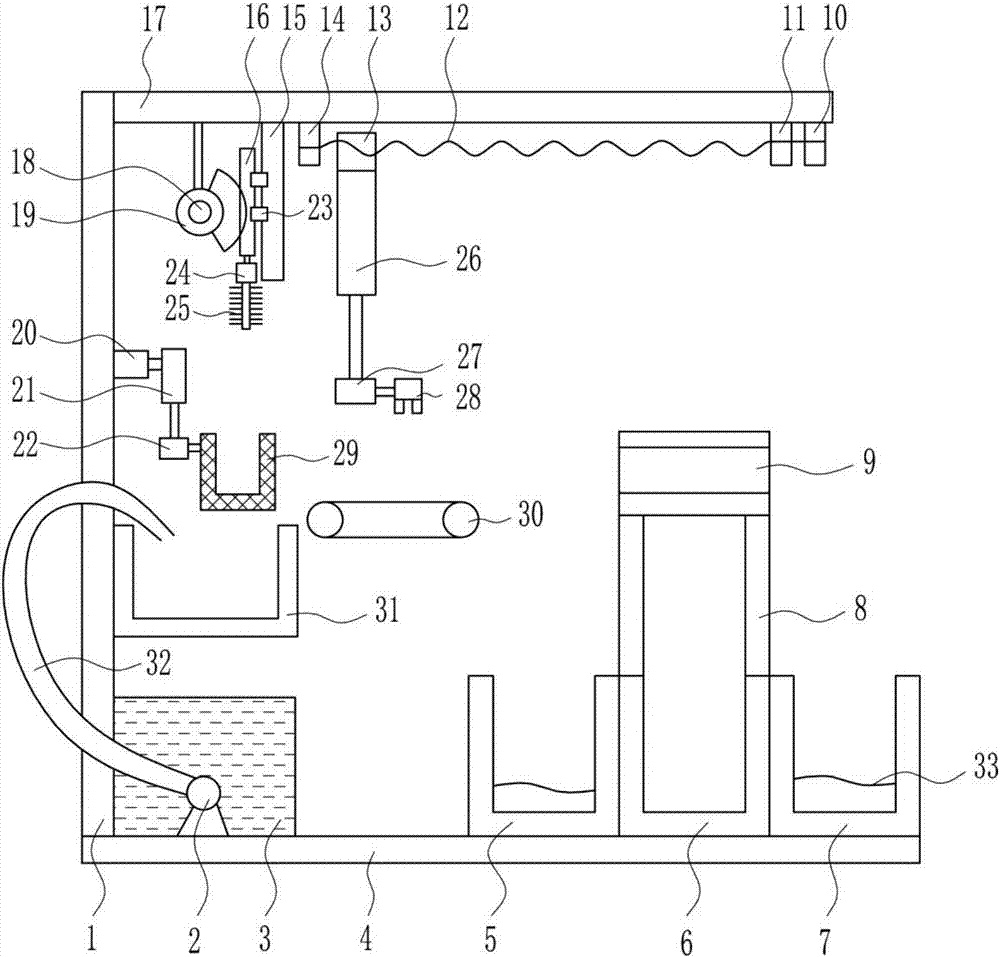

图1是本实用新型的第一种主视结构示意图。

图2是本实用新型的第二种主视结构示意图。

图3是本实用新型的第三种主视结构示意图。

图4是本实用新型去皮装置的左视结构示意图。

附图中的标记为：1-左支架，2-水泵，3-水箱，4-底座，5-收集箱Ⅰ，6-废物箱，7-收集箱Ⅱ，8-支杆，9-去皮装置，10-电机Ⅲ，11-右轴承座，12-丝杆，13-螺母，14-左轴承座，15-滑轨，16-齿条，17-顶支架，18-电机Ⅱ，19-扇形齿轮，20-气缸Ⅰ，21-气缸Ⅱ，22-电机Ⅰ，23-滑块，24-电机Ⅳ，25-毛刷，26-气缸Ⅲ，27-电机Ⅴ，28-拇指气缸，29-铁质网框，30-传送装置，31-清洗箱，32-软管，33-海绵，34-孔。

具体实施方式

下面结合附图和实施例对本实用新型作进一步的说明。

实施例1

一种水果分选用带去皮功能的清洗装置，如图1-4所示，包括有左支架1、水泵2、水箱3、底座4、收集箱Ⅰ5、废物箱6、收集箱Ⅱ7、支杆8、去皮装置9、电机Ⅲ10、右轴承座11、丝杆12、螺母13、左轴承座14、滑轨15、齿条16、顶支架17、电机Ⅱ18、扇形齿轮19、气缸Ⅰ20、气缸Ⅱ21、电机Ⅰ22、滑块23、电机Ⅳ24、毛刷25、气缸Ⅲ26、电机Ⅴ27、拇指气缸28、铁质网框29、传送装置30、清洗箱31和软管32，底座4顶部从左至右依次设有左支架1、水箱3、收集箱Ⅰ5、废物箱6和收集箱Ⅱ7，左支架1右侧从下至上依次设有清洗箱31、气缸Ⅰ20和顶支架17，水箱3内设有水泵2，水泵2上连接有软管32，软管32与清洗箱31连接，废物箱6顶部设有支杆8，支杆8上方设有去皮装置9，清洗箱31右上方设有传送装置30，气缸Ⅰ20右侧连接有气缸Ⅱ21，气缸Ⅱ21底部连接有电机Ⅰ22，电机Ⅰ22右侧设有铁质网框29，顶支架17底部从左至右依次设有电机Ⅱ18、滑轨15、左轴承座14、右轴承座11和电机Ⅲ10，左轴承座14和右轴承座11之间安装有丝杆12，丝杆12与电机Ⅲ10连接，丝杆12上设有螺母13，螺母13与丝杆12配合，电机Ⅱ18前侧连接有扇形齿轮19，滑轨15上设有滑块23，滑块23左侧连接有齿条16，齿条16与扇形齿轮19啮合，齿条16底部连接有电机Ⅳ24，电机Ⅳ24底部设有毛刷25，螺母13底部连接有气缸Ⅲ26，气缸Ⅲ26底部连接有电机Ⅴ27，电机Ⅴ27右侧连接有拇指气缸28。

还包括有海绵33，收集箱Ⅰ5和收集箱Ⅱ7上设有海绵33。

去皮装置9底部开有孔34。

工作原理：当需要对水果进行清洗时，将水果放置在铁质网框29上，然后启动气缸Ⅱ21伸长，带动铁质网框29向下移动，当铁质网框29位于清洗箱31内后，气缸Ⅱ21停止伸长，然后启动水泵2工作，使水箱3内的水通过软管32通入清洗箱31内，当清洗箱31内通入足够的水后，水泵2停止工作，然后启动电机Ⅱ18不断顺时针和逆时针转动，带动扇形齿轮19不断顺时针和逆时针转动，带动齿条16不断向下和向上移动，带动毛刷25不断向下和向上移动，使毛刷25不断对水果进行清洗，同时启动电机Ⅳ24转动，带动毛刷25转动，使毛刷25对水果进行全方位的清洗，当水果清洗完毕后，电机Ⅳ24停止转动，电机Ⅱ18转动带动毛刷25复位，启动气缸Ⅱ21复位带动铁质网框29复位，然后启动气缸Ⅰ20伸长，带动铁质网框29向右移动，当铁质网框29位于传送装置30正上方后，气缸Ⅰ20停止伸长，然后启动电机Ⅰ22转动，带动铁质网框29转动，使铁质网框29内的水果倒入传送装置30上，当铁质网框29内的水果全部倒入传送装置30后，启动气缸Ⅰ20缩短带动铁质网框29复位，同时启动电机Ⅲ10正转，带动丝杆12转动，带动螺母13向右移动，带动拇指气缸28向右移动，当拇指气缸28位于传送装置30正上方后，电机Ⅲ10停止转动，然后启动气缸Ⅲ26伸长，带动拇指气缸28向下移动，当拇指气缸28接触到水果后，气缸Ⅲ26停止伸长，然后启动拇指气缸28夹住体积较大的水果，再启动气缸Ⅲ26复位带动拇指气缸28复位，然后启动电机Ⅲ10正转，带动丝杆12转动，带动螺母13向右移动，带动拇指气缸28向右移动，当拇指气缸28位于去皮装置9正上方后，电机Ⅲ10停止转动，然后启动气缸Ⅲ26伸长，带动拇指气缸28向下移动，当拇指气缸28位于去皮装置9内时，气缸Ⅲ26停止伸长，然后启动电机Ⅴ27转动，带动水果转动，使去皮装置9对水果进行去皮操作，当水果去皮完毕后，启动气缸Ⅲ26缩短，带动水果向上移动，同时启动电机Ⅲ10正转，带动拇指气缸28向右移动，当水果位于收集箱Ⅱ7正上方后，电机Ⅲ10停止转动，气缸Ⅲ26停止缩短，然后启动拇指气缸28松开水果，使水果落入收集箱Ⅱ7内，然后启动电机Ⅲ10反转，带动拇指气缸28复位，再重复以上操作，使体积较大的水果去皮后落入收集箱Ⅱ7内，当体积较大的水果全部分选完毕后，启动传送装置30工作，带动体积较小的水果向右移动，使较小的水果落入收集箱Ⅰ5内，当体积较小的水果全部落入收集箱Ⅰ5后，传送装置30停止工作，从而实现对水果的清洗去皮操作。

因为还包括有海绵33，收集箱Ⅰ5和收集箱Ⅱ7上设有海绵33，当水果落入收集箱Ⅰ5和收集箱Ⅱ7内时，海绵33可以避免水果的损坏。

因为去皮装置9底部开有孔34，当水果进行去皮操作时，去除的皮可以经孔34落入废物箱6，以便于废物的更好收集，提高工作效率。

以上所述实施例仅表达了本实用新型的优选实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本发明构思的前提下，还可以做出若干变形、改进及替代，这些都属于本实用新型的保护范围。因此，本实用新型专利的保护范围应以所附权利要求为准。
