一种制饼机的制作方法

本实用新型涉及机械技术领域，具体涉及一种制饼机。

背景技术：

制饼机是将原材料制成饼状的一种机械。目前，食品行业中，例如杏仁饼、炒米饼等，都采用人工手动制作，人手拿着模具，将粉料、芯料依次加入模具中，接着压制成型，再送入烤箱中烘焙，其生产效率低，亟待改进。

技术实现要素：

本实用新型的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的制饼机，增加压制效率，提高生产率，减少人工使用量，实用性更强。

为实现上述目的，本实用新型采用的技术方案是：它包含操作台、支架；操作台的底部设有支架；所述的操作台的上部设有压板，且压板通过导向柱活动设置在操作台的上部，压板的一侧与升降机构的输出端连接，升降机构固定在操作台的侧壁上，升降机构与设置在支架一侧的电控箱连接；所述的压板的底部连接有模板；所述的模板为铁制模板，且模板的内部设有一号铁芯，一号铁芯的外部绕设有一号线圈；所述的一号铁芯的两端与模板接触设置，一号线圈与电控箱连接；所述的模板的底表面设有若干个模型槽，且模型槽内卡设有模型；所述的操作台上设有装料板，且装料板为铁质装料板，装料板的上部活动设有移动料板，且移动料板为铁质移动料板；所述的装料板的内部设有二号铁芯，二号铁芯的外部绕设有二号线圈，二号线圈与电控箱连接；所述的二号铁芯的两端与装料板接触设置。

所述的装料板的两侧设有把手。

所述的操作台的上部通过导向杆活动设有压料板，且压料板的一侧与压料升降机构连接，压料升降机构固定在操作台的侧壁。

本实用新型的工作原理：将原料平摊在装料板上的移动料板上，启动一号线圈通电，此时模板带磁，吸住模型，升降机构带动压板，从而带动模板向下运动，对装料板上的原料进行压模，压模侧过程中，关闭一号线圈的电路，开启二号线圈的电路，使装料板带磁，此时模型由于模板失磁，装料板带磁，因此移动料板也带磁，此时模型与移动料板连接为一体，压制完成后，控制升降机构上升，此时，只需人工手动将装料板上多余的余料撕除，再将移动料板移动到烘箱内，即可。

采用上述结构后，本实用新型有益效果为：本实用新型所述的一种制饼机，增加压制效率，提高生产率，减少人工使用量，实用性更强，本实用新型具有结构简单，设置合理，制作成本低等优点。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

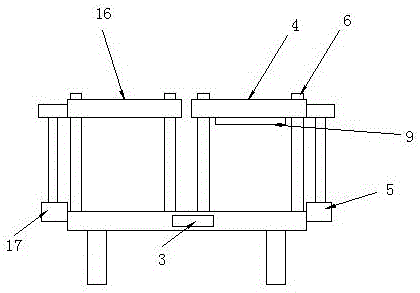

图1是本实用新型的结构示意图。

图2是本实用新型的侧视图。

图3是本实用新型中模板的结构示意图。

图4是本实用新型中压板的内部结构示意图。

图5是本实用新型中装料板的内部结构示意图。

附图标记说明：

操作台1、支架2、电控箱3、压板4、升降机构5、导向柱6、模型槽7、模型8、模板9、一号铁芯10、一号线圈11、装料板12、二号铁芯13、二号线圈14、把手15、压料板16、压料升降机构17、移动料板18。

具体实施方式

下面结合附图对本实用新型作进一步的说明。

参看如图1-图5所示，本具体实施方式采用的技术方案是：它包含操作台1、支架2；操作台1的底部设有支架2；所述的操作台1的上部设有压板4，且压板4通过导向柱6活动设置在操作台1的上部，压板4的一侧与升降机构5的输出端连接，升降机构5固定在操作台1的侧壁上，升降机构5与设置在支架2一侧的电控箱3连接；所述的压板4的底部连接有模板9；所述的模板9为铁制模板，且模板9的内部设有一号铁芯10，一号铁芯10的外部绕设有一号线圈11；所述的一号铁芯10的两端与模板9接触设置，一号线圈11与电控箱3连接；所述的模板9的底表面设有若干个模型槽7，且模型槽7内卡设有模型8；所述的操作台1上设有装料板12，且装料板12为铁质装料板，装料板12的上部活动设有移动料板18，且移动料板18为铁质移动料板；所述的装料板12的内部设有二号铁芯13，二号铁芯13的外部绕设有二号线圈14，二号线圈14与电控箱3连接；所述的二号铁芯13的两端与装料板12接触设置。

所述的装料板12的两侧设有把手15。

所述的操作台1的上部通过导向杆活动设有压料板16，且压料板16的一侧与压料升降机构17连接，压料升降机构17固定在操作台1的侧壁。

本具体实施方式的工作原理：将原料平摊在装料板12上的移动料板18上，启动一号线圈11通电，此时模板9带磁，吸住模型8，升降机构5带动压板4，从而带动模板9向下运动，对装料板12上的原料进行压模，压模侧过程中，关闭一号线圈11的电路，开启二号线圈14的电路，使装料板12带磁，此时模型8由于模板9失磁，装料板12带磁，因此移动料板12也带磁，此时模型8与移动料板18连接为一体，压制完成后，控制升降机构5上升，此时，只需人工手动将装料板12上多余的余料撕除，再将移动料板18移动到烘箱内，即可。

采用上述结构后，本具体实施方式有益效果为：本具体实施方式所述的一种制饼机，增加压制效率，提高生产率，减少人工使用量，实用性更强，本实用新型具有结构简单，设置合理，制作成本低等优点。

以上所述，仅用以说明本实用新型的技术方案而非限制，本领域普通技术人员对本实用新型的技术方案所做的其它修改或者等同替换，只要不脱离本实用新型技术方案的精神和范围，均应涵盖在本实用新型的权利要求范围当中。
