一种罗非鱼脱鳞机的制作方法

本实用新型涉及罗非鱼加工技术领域，具体为一种罗非鱼脱鳞机。

背景技术：

众所周知，罗非鱼，原指以莫桑比克为模式产地的丽鲷属一鱼类物种，现为丽鲷科内一族鱼类的通称，现在它是世界水产业的重点科研培养的淡水养殖鱼类，且被誉为未来动物性蛋白质的主要来源之一，而罗非鱼脱鱼鳞机则是一种用于脱去罗非鱼鱼鳞的装置，现有罗非鱼去鳞装置，罗非鱼去除鱼鳞后表面还残留鱼鳞，清理不彻底从而影响下一道工序的进行，现有机器在脱鱼鳞的时候，经常造成鱼的身体破裂，影响鱼的完整性，去鳞结束后需要进入下一道工序清洗，影响工作效率，加大生产成本。

技术实现要素：

本实用新型的目的在于提供一种罗非鱼脱鳞机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种罗非鱼脱鳞机，包括工作台，所述工作台的顶部设置有第一支撑腿，所述第一支撑腿的顶部固定设有顶板，所述顶板的顶部一侧固定设有储水室，所述储水室的内腔固定设有清洗水泵，所述顶板的底部两侧均设有第二支撑腿，所述工作台的顶部设置有第三支撑腿，所述第二支撑腿远离顶板的一端和第三支撑腿的顶部均转动连接有滚筒，所述滚筒之间固定设有支撑板，所述支撑板的顶部和底部均设有支撑装置，所述支撑装置包括固定杆，所述固定杆的顶部贯穿设有支撑伸缩杆，所述支撑伸缩杆裸露在外的一端固定连接有平板，所述平板的顶部设有滚轮，所述固定杆和支撑伸缩杆的侧面环绕设有支撑弹簧，所述支撑弹簧的顶部与平板的底部固定连接，所述支撑弹簧的底部与支撑板的顶部固定连接，所述顶板的底部一侧固定设有第一电机，所述第一电机的转轴通过皮带与滚筒传动连接，所述工作台的顶部一侧固定设有第二电机，所述第二电机通过皮带与滚筒传动连接，所述滚筒的表面设有传送带，所述传送带的外表面固定设有铁刷，所述工作台的顶部且位于第二电机的左侧固定设有支架，所述支架的顶部固定设有进料口，所述工作台的另一侧固定设有出料口，所述工作台的底部固定设有第四支撑腿，所述第一支撑腿之间固定设有喷水头，且喷水头通过水管与清洗水泵连通，所述第四支撑腿的一侧且位于出料口的下方固定设有储藏室，所述顶板的一侧固定设有控制器，所述控制器分别与清洗水泵、第一电机和第二电机电连接。

优选的，所述滚筒的一端固定设有与皮带相适配的皮带轮。

优选的，所述第二电机的转速大于第一电机的转速。

优选的，所述第四支撑腿的底部固定设有防震垫。

与现有技术相比，本实用新型的有益效果是：该罗非鱼脱鳞机，通过在传送带的表面加装铁刷，使罗非鱼去鳞彻底，去鳞速度快，通过加装支撑装置，在去鳞的时候无论鱼的大小还是形状发生变化，去鳞之后的鱼身都保持原本的完整性，通过加装喷水装置，在清洗水泵和喷水头的作用下，去鱼鳞的时候能够将鱼清洗干净，节约了时间，同时也减小了劳动成本。

附图说明

图1为本实用新型结构示意图；

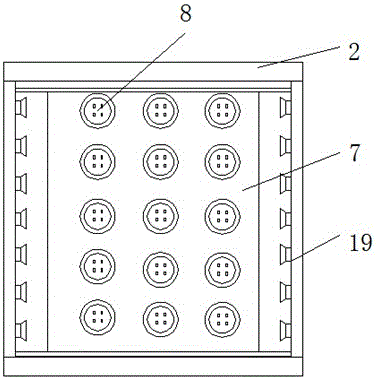

图2为本实用新型结构的局部俯视图；

图3为本实用新型支撑装置的结构示意图。

图中：1、工作台、2第一支撑腿、3顶板、4储水室、5第二支撑腿、6滚筒、7支撑板、8支撑装置、81支撑弹簧、82固定杆、83支撑伸缩杆、84、平板、85滚轮、9第一电机、10第三支撑腿、11第二电机、12传送带、13铁刷、14支架、15进料口、16出料口、17第四支撑腿、18喷水头、19储藏室、20控制器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种罗非鱼脱鳞机，包括工作台1，工作台1的顶部设置有第一支撑腿2，第一支撑腿2的顶部固定设有顶板3，顶板3的顶部一侧固定设有储水室4，储水室4的内腔固定设有清洗水泵，顶板3的底部两侧均设有第二支撑腿5，工作台1的顶部设置有第三支撑腿10，第二支撑腿5远离顶板3的一端和第三支撑腿10的顶部均转动连接有滚筒6，滚筒6的一端固定设有与皮带相适配的皮带轮，滚筒6之间固定设有支撑板7，支撑板7的顶部和底部均设有支撑装置8，支撑装置8包括固定杆82，固定杆82的顶部贯穿设有支撑伸缩杆83，支撑伸缩杆83裸露在外的一端固定连接有平板84，平板84的顶部设有滚轮85，固定杆82和支撑伸缩杆83的侧面环绕设有支撑弹簧81，支撑弹簧81的顶部与平板84的底部固定连接，支撑弹簧81的底部与支撑板7的顶部固定连接，通过加装支撑装置8，在去鳞的时候无论鱼的大小还是形状发生变化，去鳞之后的鱼身都保持原本的完整性，顶板3的底部一侧固定设有第一电机9，第一电机9的转轴通过皮带与滚筒6传动连接，工作台1的顶部一侧固定设有第二电机11，第二电机11的转速大于第一电机9的转速，第二电机通过皮带与滚筒6传动连接，滚筒6的表面设有传送带12，传送带12的外表面固定设有铁刷13，通过在传送带12的表面加装铁刷13，使罗非鱼去鳞彻底，去鳞速度快，工作台1的顶部且位于第二电机11的左侧固定设有支架14，支架14的顶部固定设有进料口15，工作台1的另一侧固定设有出料口16，工作台1的底部固定设有第四支撑腿17，第四支撑腿17的底部固定设有防震垫，第一支撑腿2之间固定设有喷水头18，且喷水头18通过水管与清洗水泵连通，通过加装喷水装置，在清洗水泵和喷水头18的作用下，去鱼鳞的时候能够将鱼清洗干净，节约了时间，同时也减小了劳动成本，第四支撑腿17的一侧且位于出料口16的下方固定设有储藏室19，顶板3的一侧固定设有控制器20，控制器20分别与清洗水泵、第一电机9和第二电机11电连接。

工作原理：控制器20控制清洗水泵、第一电机9和第二电机11同时工作，此时传送带12表面的铁刷13向相反方向运动，操作者将罗非鱼倒入进料口15中，最终罗非鱼进入两传送带12之间进行脱鳞，此时喷水头18对鱼的身体喷水，最后清洗干净脱完鳞的罗非鱼从出料口16流入储藏室19。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
