一种罗非鱼鳞片去除装置的制作方法

本实用新型涉及鳞片去除技术领域，具体为一种罗非鱼鳞片去除装置。

背景技术：

罗非鱼片产品已经成为某些水产企业的主导品种，在出口贸易中有一定的影响力，所以建立罗非鱼绿色生产计划，重点抓好国家无公害绿牌生产基地。几年来，某些水产企业加强渔业与科技部门紧密合作，充分利用自身优势，做好服务牌工作。罗非鱼在加工时需要很多步骤才能完成，其中对罗非雨的鳞片去除这一工序的要求就很高，传统的鳞片去除大部分是人工操作的，但是人工在进行操作时，如果不小心就会让刀片伤害到手，不仅不安全，工作效率也不高，对罗非鱼片的生产带来了影响。

技术实现要素：

本实用新型的目的在于提供一种罗非鱼鳞片去除装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种罗非鱼鳞片去除装置，包括底座，所述底座的前表面设置有控制器，所述底座的顶部从左到右依次设置有支撑柱、工作台和动力箱，所述支撑柱的底部贯穿底座并延伸至其内部，所述支撑柱的内侧上部设置有旋转柱，所述旋转柱远离支撑柱的一端固定连接有机械爪，所述旋转柱靠近支撑柱的一端贯穿支撑柱并延伸至其内部，所述底座的内壁底部设置有伸缩杆，所述伸缩杆的顶部设置有支撑板，所述支撑板的顶部安装有第一电机，所述支撑板的顶部还与延伸至底座内部的支撑柱的一端连接，所述第一电机的输出轴上通过联轴器固定连接有第一旋转轴，且第一旋转轴贯穿支撑柱并延伸至其内部，所述支撑柱的内壁一侧上部设置有轴承，所述轴承与延伸至支撑柱内部的旋转柱的一端活动连接，所述第一旋转轴上连接有第一皮带，且第一皮带远离第一旋转轴的一侧与旋转柱传动连接，所述动力箱的内壁底部设置有第二电机，所述动力箱的内部设置有曲柄连杆装置，所述曲柄连杆装置的中轴贯穿动力箱并延伸至动力箱的外部，所述第二电机的输出轴上通过第二皮带与曲柄连杆装置上的转动轴传动连接，所述动力箱的一侧设置有与曲柄连杆装置的中轴相配合的固定套筒，所述曲柄连杆装置的中轴内壁底部设置有第三电机，所述曲柄连杆装置的中轴内部还设置有转杆，所述第三电机的输出轴通过第三皮带与转杆传动连接，所述转杆上设置有去鳞刀片，所述控制器与第一电机、第二电机、第三电机、伸缩杆和机械爪电连接。

优选的，所述动力箱的内壁顶部设置有连接杆，且连接杆的底部与曲柄连杆装置上的转动轴固定连接。

优选的，所述旋转柱上设置有与第一皮带相对应的齿痕。

优选的，所述曲柄连杆装置的圆盘上开设有凹槽。

与现有技术相比，本实用新型的有益效果是：该罗非鱼鳞片去除装置，使用方便，操作安全，通过机械爪的使用，能够固定住罗非鱼，方便对罗非鱼的鳞片去除，通过第一电机和旋转柱的使用，可以对罗非鱼进行翻转，方便了对罗非鱼两面鳞片的去除，通过曲柄连杆装置的使用，可以对罗非鱼进行全面的鳞片去除，同时也代替了人工对罗非鱼进行鳞片去除，避免了工作人员因不小心而造成伤害，保护了工作人员，提高了工作效率，增加了生产收益。

附图说明

图1为本实用新型结构示意图；

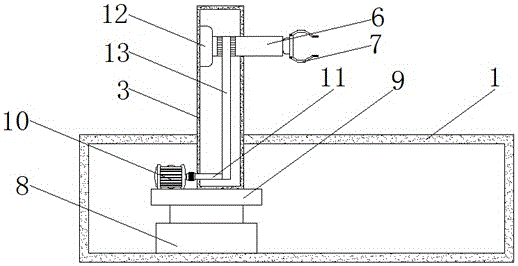

图2为本实用新型底座的内部结构示意图；

图3为本实用新型动力箱的内部结构示意图。

图中：1底座、2控制器、3支撑柱、4工作台、5动力箱、6旋转柱、7机械爪、8伸缩杆、9支撑板、10第一电机、11第一旋转轴、12轴承、13第一皮带、14第二电机、15曲柄连杆装置、16第二皮带、17固定套筒、18第三电机、19转杆、20第三皮带、21去鳞刀片、22连接杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种罗非鱼鳞片去除装置，包括底座1，底座1的前表面设置有控制器2，底座1的顶部从左到右依次设置有支撑柱3、工作台4和动力箱5，支撑柱3的底部贯穿底座1并延伸至其内部，支撑柱3的内侧上部设置有旋转柱6，旋转柱6远离支撑柱3的一端固定连接有机械爪7，通过机械爪7的使用，能够固定住罗非鱼，方便对罗非鱼的鳞片去除，旋转柱6靠近支撑柱3的一端贯穿支撑柱3并延伸至其内部，底座1的内壁底部设置有伸缩杆8，伸缩杆8的顶部设置有支撑板9，支撑板9的顶部安装有第一电机10，支撑板9的顶部还与延伸至底座1内部的支撑柱3的一端连接，第一电机10的输出轴上通过联轴器固定连接有第一旋转轴11，且第一旋转轴11贯穿支撑柱3并延伸至其内部，支撑柱3的内壁一侧上部设置有轴承12，轴承12与延伸至支撑柱3内部的旋转柱6的一端活动连接，第一旋转轴11上连接有第一皮带13，且第一皮带13远离第一旋转轴11的一侧与旋转柱6传动连接，旋转柱6上设置有与第一皮带13相对应的齿痕，通过第一电机10和旋转柱6的使用，可以对罗非鱼进行翻转，方便了对罗非鱼两面鳞片的去除，动力箱5的内壁底部设置有第二电机14，动力箱5的内部设置有曲柄连杆装置15，曲柄连杆装置15的中轴贯穿动力箱5并延伸至动力箱5的外部，第二电机14的输出轴上通过第二皮带16与曲柄连杆装置15上的转动轴传动连接，动力箱5的一侧设置有与曲柄连杆装置15的中轴相配合的固定套筒17，动力箱5的内壁顶部设置有连接杆22，且连接杆22的底部与曲柄连杆装置15上的转动轴固定连接，曲柄连杆装置15的圆盘上开设有凹槽，曲柄连杆装置15的中轴内壁底部设置有第三电机18，曲柄连杆装置15的中轴内部还设置有转杆19，第三电机18的输出轴通过第三皮带20与转杆19传动连接，转杆19上设置有去鳞刀片21，通过曲柄连杆装置15的使用，可以对罗非鱼进行全面的鳞片去除，同时也代替了人工对罗非鱼进行鳞片去除，避免了工作人员因不小心而造成伤害，保护了工作人员，提高了工作效率，增加了生产收益，控制器2与第一电机10、第二电机14、第三电机18、伸缩杆8和机械爪7电连接。

工作原理：在使用时，把罗非鱼放在机械爪7上，用控制器2控制机械爪7运行，让机械爪7紧紧的抓紧罗非鱼，控制伸缩杆8下降，让罗非鱼放在工作台4上，然后关闭伸缩杆8，再控制第二电机14和第三电机18运行，第三电机18的运行，带动去鳞刀片21运行，第二电机14带动曲柄连杆装置15运行，能够让去鳞刀片21左右移动，就可以对罗非鱼进行鳞片去除，当罗非鱼的一面鳞片去除干净后，关闭第二电机14和第三电机18，控制伸缩杆8和第一电机10运行，伸缩杆8带动支撑柱3上升，让罗非鱼离开工作台4，第一电机10带动旋转柱6运行，使罗非鱼翻转，让罗非鱼带有鳞片的另一面朝上，再控制伸缩杆8下降，让罗非鱼重新落在工作台4上，同时控制第一电机10关闭，再控制第二电机14和第三电机18运行，重复以上步骤，直至罗非鱼身上的鳞片去除干净，再关闭第二电机14和第三电机18，同时控制机械爪7打开，把去鳞后的罗非鱼拿走。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
