一种简易的铁观音加热杀青装置的制作方法

本实用新型是一种简易的铁观音加热杀青装置，属于加热杀青装置领域。

背景技术：

杀青主要目的是通过高温破坏和钝化鲜叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，防止烘干过程中变色。同时散发青臭味，促进良好香气的形成；杀青机械多采用微波杀青机、滚筒杀青机和燃气炒青机。

现有加热杀青装置大多在加热杀青的过程中无法很好地控制温度，也无法知道筒内的温度，导致对于加热杀青的进程无法很好地控制。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种简易的铁观音加热杀青装置，以解决现有加热杀青装置大多在加热杀青的过程中无法很好地控制温度，也无法知道筒内的温度，导致对于加热杀青的进程无法很好地控制的问题。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种简易的铁观音加热杀青装置，其结构包括：支撑架、支座、內筒、温度表、电控箱、固定装置、拉手架、外壳、连接架、电机、电线、平衡螺栓、温度控制器、手动点火开关、散热孔、护栏、固定板；所述支撑架与支座固定连接，所述內筒固定设有外壳，所述温度表与外壳固定连接，所述电控箱旁设有固定装置，所述外壳固定设有拉手架，所述连接架上活动设有平衡螺栓，所述电机与固定板固定连接，所述电线与温度控制器活动连接，所述外壳固定设有手动点火开关，所述散热孔与外壳固定连接，所述温度控制器包括：控制面板、外罩壳、连接板，所述外罩壳上设有控制面板，所述外罩壳与连接板固定连接。

进一步地，所述支撑架与电机通过固定板活动连接。

进一步地，所述电控箱与电机活动连接。

进一步地，所述外壳与支撑架通过连接架固定连接。

进一步地，所述內筒与温度控制器通过电线活动连接。

进一步地，所述外壳固定设有护栏。

进一步地，所述温度控制器与外壳通过连接板固定连接。

进一步地，所述外壳上广电设有固定装置。

本实用新型的有益效果：本实用新型具有温度表和温度控制器，能更好地控制加热杀青的温度，避免温度过高或过低影响茶叶的质量，使工作人员的操作更加方便，提高了加热杀青的效率，避免了人工操作而出现的问题 。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种简易的铁观音加热杀青装置的结构示意图；

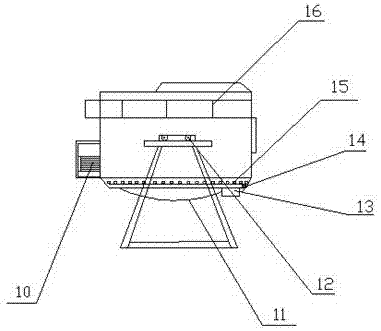

图2为本实用新型一种简易的铁观音加热杀青装置的结构侧视示意图；

图3为本实用新型一种温度控制器的结构示意图；

图中：1-支撑架、2-支座、3-內筒、4-温度表、5-电控箱、6-固定装置、7-拉手架、8-外壳、9-连接架、10-电机、11-电线、12-平衡螺栓、13-温度控制器、14-手动点火开关、15-散热孔、16-护栏、17-固定板；1301-控制面板、1302-外罩壳、1303-连接板。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1、图2和图3，本实用新型提供一种技术方案：一种简易的铁观音加热杀青装置，其结构包括：支撑架1、支座2、內筒3、温度表4、电控箱5、固定装置6、拉手架7、外壳8、连接架9、电机10、电线11、平衡螺栓12、温度控制器13、手动点火开关14、散热孔15、护栏16、固定板17；所述支撑架1与支座2固定连接，所述內筒3固定设有外壳8，所述温度表4与外壳8固定连接，所述电控箱5旁设有固定装置6，所述外壳8固定设有拉手架7，所述连接架9上活动设有平衡螺栓12，所述电机10与固定板17固定连接，所述电线11与温度控制器13活动连接，所述外壳8固定设有手动点火开关14，所述散热孔15与外壳8固定连接，所述温度控制器13包括：控制面板1301、外罩壳1302、连接板1303，所述外罩壳1302上设有控制面板1301，所述外罩壳1302与连接板1303固定连接，所述支撑架1与电机10通过固定板17活动连接，所述电控箱5与电机10活动连接，所述外壳8与支撑架1通过连接架9固定连接，所述內筒3与温度控制器13通过电线11活动连接，所述外壳8固定设有护栏16，所述温度控制器13与外壳8通过连接板1303固定连接，所述外壳8上广电设有固定装置6。

在进行使用时，先把茶叶放到內筒3里面，然后通过电控箱5来让內筒3进行加热杀青，通过手动点火开关14来进行点火，然后可以根据温度表4和温度控制器13来进行温度的调整；本实用新型具有温度表和温度控制器，能更好地控制加热杀青的温度，避免温度过高或过低影响茶叶的质量，使工作人员的操作更加方便，提高了加热杀青的效率，避免了人工操作而出现的问题。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
