便于清洁的可拆式脱皮机的制作方法

本实用新型涉及脱皮机的技术领域，尤其是便于清洁的可拆式脱皮机。

背景技术：

有些食物加工是把原料去杂质、调节水分、脱壳、去皮或研磨，最后加工成可以食用且符合不同质量标准的食品。在去皮的过程中，为了提高生产效率，通常采用脱皮机进行脱皮。

当脱皮机工作到一定程度后，脱皮机内部会沾满很多碎屑，需要进行清洗，才能提高脱皮机的使用寿命。目前的脱皮机都是不可拆卸的，清洗时只能爬到内部去清洗，清洗麻烦，并且有时一些隐蔽的角落无法清洗到，清洗效果不佳。

因此，有必要设计一种可拆式的脱皮机，实现提高清洗脱皮机的效果，并且便于清洗。

技术实现要素：

本实用新型的目的在于提供便于清洁的可拆式脱皮机，旨在解决现有技术中，目前的脱皮机都是不可拆卸的，清洗时只能爬到内部去清洗，清洗麻烦，并且有时一些隐蔽的角落无法清洗到，清洗效果不佳的问题。

本实用新型是这样实现的，便于清洁的可拆式脱皮机，包括壳体以及位于所述壳体内部的脱皮毛辊，所述壳体包括支架、前端板以及后端板，所述脱皮毛辊连接在所述支架上，所述前端板以及所述后端板分别通过可拆卸结构对应连接在所述支架的前端以及后端，所述脱皮毛辊的下方设有倾斜布置的辅助板，所述前端板的外侧设有与所述支架连接的接料板，所述辅助板的外端自上而下朝外延伸至所述前端板的外侧，与所述接料板连接。

进一步地，所述接料板的侧端设有自上而下朝外倾斜布置的卸料板。

进一步地，所述支架的侧端设有侧板，所述侧板通过可拆卸结构连接在所述支架的侧端。

进一步地，所述可拆卸结构包括位于支架上的挂钩以及位于所述前端板或所述后端板上的箱扣，所述挂钩与所述箱扣连接。

进一步地，所述前端板包括竖板以及倾斜板，所述竖板的上端设有挂钩，所述倾斜板自上而下朝外倾斜布置的所述竖板的下端，所述倾斜板的下端与所述支架连接。

进一步地，所述倾斜板上设有拉手。

进一步地，所述支架上连接有动力源，所述动力源与所述脱皮毛辊连接。

进一步地，所述支架的下端设有滚轮。

与现有技术相比，本实用新型提供的便于清洁的可拆式脱皮机，通过可拆卸结构将前端板与后端板分别连接在支架的前端以及后端，当需要对脱皮毛辊以及壳体内部进行清洗时，只需将前端板以及后端板拆开，即可对脱皮毛辊以及壳体内部进行清洗，清洗方便，辅助板的外端延伸到前端板后，将接料板设置在前端板的外侧，可以将碎屑引到接料板上，开放式的结构，可以使得碎屑显露，便于清洗，提高清洗效果。

附图说明

图1是本实用新型实施例提供的便于清洁的可拆式脱皮机的立体结构示意图；

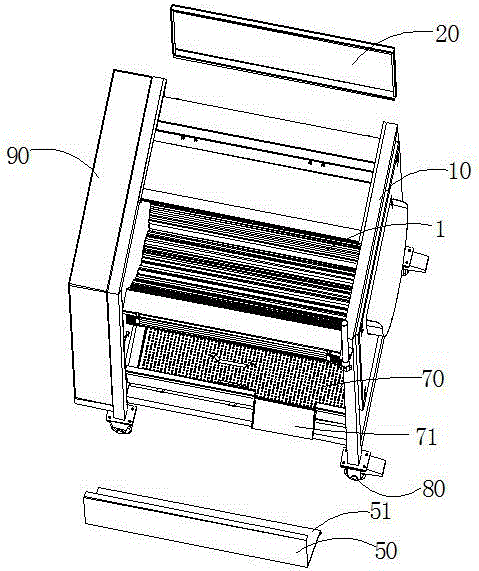

图2是本实用新型实施例提供的便于清洁的可拆式脱皮机的局部爆炸结构示意图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

以下结合具体实施例对本实用新型的实现进行详细的描述。

参照图1~2，为本实用新型提供的较佳实施例。

本实施例提供的便于清洁的可拆式脱皮机，可以运用在对食物进行加工去皮的过程中，实现提高清洗脱皮机的效果，并且便于清洗。

便于清洁的可拆式脱皮机，包括壳体以及位于壳体内部的脱皮毛辊1，所述壳体包括支架10、前端板以及后端板20，所述脱皮毛辊1连接在支架10上，所述前端板以及所述后端板20分别通过可拆卸结构对应连接在支架10的前端以及后端，所述脱皮毛辊1的下方设有倾斜布置的辅助板60，所述前端板的外侧设有与所述支架10连接的接料板70，所述辅助板60的外端自上而下朝外延伸至所述前端板的外侧，与所述接料板70连接。

上述的便于清洁的可拆式脱皮机，通过可拆卸结构将前端板与后端板20分别连接在支架10的前端以及后端，当需要对脱皮毛辊1以及壳体内部进行清洗时，只需将前端板以及后端板20拆开，即可对脱皮毛辊1以及壳体内部进行清洗，清洗方便，辅助板60的外端延伸到前端板后，将接料板70设置在前端板的外侧，可以将碎屑引到接料板70上，开放式的结构，可以使得碎屑显露，便于清洗，提高清洗效果。

在本实施例中，所述接料板70的侧端设有自上而下朝外倾斜布置的卸料板71。

所述支架10的侧端设有侧板90，所述侧板90通过可拆卸结构连接在所述支架10的侧端，这样，清洗脱皮机时，可打开侧板90进行清洗。

更进一步的，所述可拆卸结构包括位于支架10上的挂钩30以及位于前端板或后端板20上的箱扣40，所述挂钩30与所述箱扣40连接。

当然，于其他实施例，上述的可拆卸结构包括位于支架10上的插槽以及位于前端板或后端板20上的插块，所述插块插设在所述插槽内。

在本实施例中，所述前端板包括竖板50以及倾斜板51，所述竖板50的上端设有挂钩30，所述倾斜板51自上而下朝外倾斜布置的竖板50的下端，所述倾斜板51的下端与支架10连接。

为了便于打开前端板，所述倾斜板51上设有拉手52，通过打开挂钩30与箱扣40后，朝下拉动拉手52，即可将前端板打开。

所述支架10上连接有动力源，所述动力源与所述脱皮毛辊1连接，通过动力源带动脱皮毛辊1转动，在转动的过程中，对食物进行去皮。

所述支架10的下端设有滚轮80，可以通过推动滚轮80，将脱皮机推至所需位置，操作方便。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
