理条机自动出茶机构的制作方法

本实用新型涉及一种茶叶加工机械领域的理条机自动出茶机构。

背景技术：

现有的理条机自动出茶机构相对来讲，结构不是太紧凑，因连杆较长，故与曲柄间间隙会被放大，导致连杆与茶斗的动态联接稳定性受影响。市场上理条机出茶机构较多，有旋转轴手动出料，有气缸自动出料，还有类似的曲柄机构，但仍旧卡阻，翻斗不通畅。

技术实现要素：

本实用新型提供一种翻斗通畅、实现了制茶的连续性的理条机自动出茶机构。

本实用新型是通过如下技术方案来实现的：一种理条机自动出茶机构，包括电机、减速机、下行程开关、上行程开关、曲柄、连杆、支撑架、保持架、茶斗，其主要技术特征是在减速机与曲柄之间增设一过桥轴。

本实用新型克服了机器在运转的情况下，难以出茶的技术难题，实现了制茶的连续性。本实用新型通过添加过桥轴，降低减速箱直接受力，避免机械故障引起的卡死导致的过载，避免过大的损坏。

附图说明：

图1为本实用新型结构示意图；

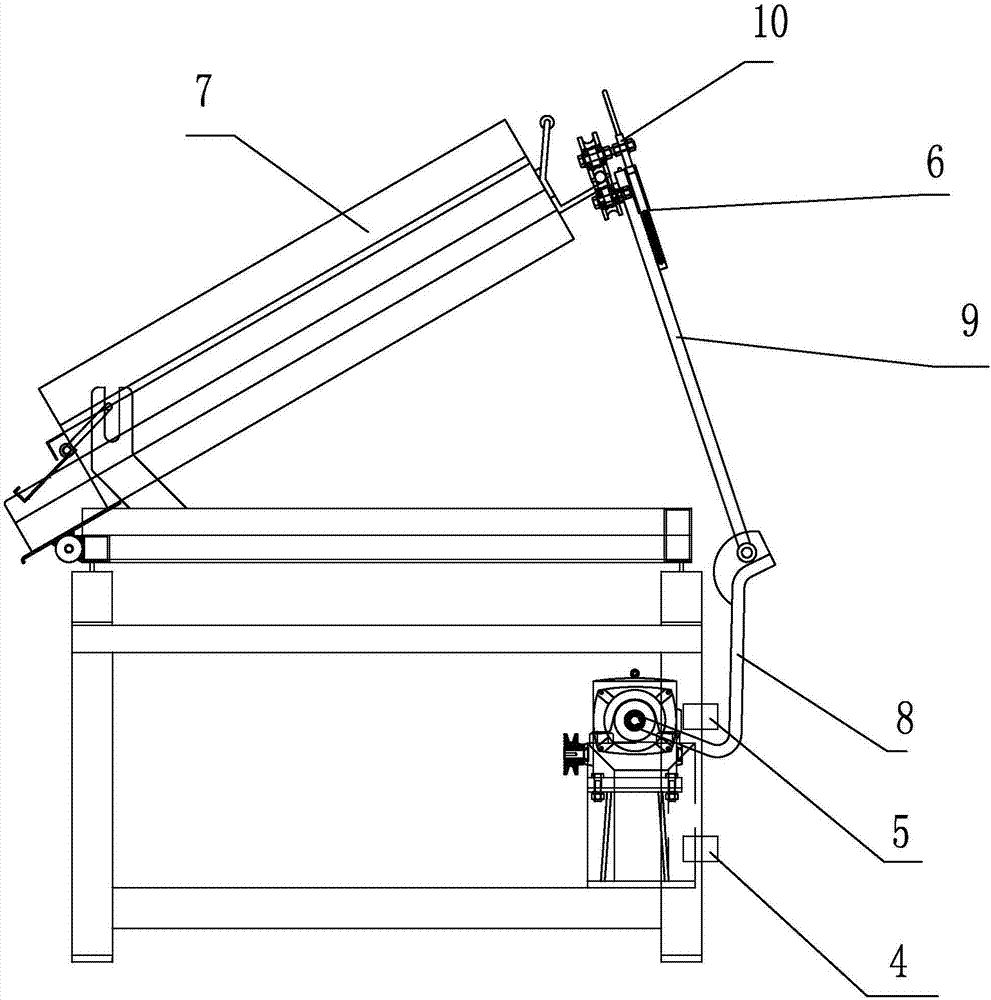

图2为理条机自动出茶机构翻起状态图。

具体实施方式：

如图1、图2所示，电机1带动减速机2转动，减速机通过过桥轴3带动曲柄8旋转，曲柄与连杆9活动连接，连杆与支撑架6固定连接于一体，支撑架与保持架10之间上下U形圈弹性连接，料斗7固定连接在保持架上，料斗来回理条晃动在上下U形圈中，不影响理条机正常工作。当理条完毕要翻起料斗时，电机起动带动减速电机，转动曲柄，扭动连杆撑起料斗，当转动到相应位置时触碰到上行程开关5，断电出料，出料完毕，电机开始反转，当到达相应位置时，触碰到下行程开关4，料斗复位，电机断电等待再次启动信号，如此往复完成理条机自动出料斗过程的。
