一种基于物联网的茶叶干燥设备的制作方法

本发明涉及干燥设备领域，特别涉及一种基于物联网的茶叶干燥设备。

背景技术：

干燥是茶叶揉捻完成之后的一项重要步骤，干燥机是一种可以将揉捻完成之后，含水量较多的茶叶迅速干燥，从而提升茶叶品质的机器。

一般的茶叶干燥机，在茶叶干燥的过程中，通常将茶叶平铺在机器中，只有上面受热，导致茶叶在干燥的过程中受热不均匀且受热面积小，降低了茶叶的品质和干燥效率，不仅如此，一般的干燥机在干燥的过程中，由于没有导风机构，导致热风长时间吹在一个地方，导致了干燥过程中茶叶受热不均匀，降低了茶叶的品质。

技术实现要素：

本发明要解决的技术问题是：为了克服现有技术的不足，提供一种基于物联网的茶叶干燥设备。

本发明解决其技术问题所采用的技术方案是：一种基于物联网的茶叶干燥设备，包括打散机构、外壳、设置在外壳顶部的进料口、设置在外壳下方的出料口、支撑架、第一电机、第一驱动轴和设置在外壳一侧的暖风装置，所述暖风装置包括暖风机、风管和导风机构，所述暖风机通过风管与导风机构连通，所述导风机构设置在外壳上；

所述打散机构包括两个打散单元，所述两个打散单元分别设置在外壳的两侧，所述打散单元包括连动杆、固定架、若干固定件和若干耙齿，所述固定架的底部与连动杆的顶部铰接，所述第一电机通过第一驱动轴与连动杆铰接，所述固定件固定在外壳上且套设在固定架上，所述耙齿设置在外壳内部且固定在固定架上；

其中，由第一电机驱动第一驱动轴转动，由于在第一驱动轴的两端均设置有曲杆，所以在第一驱动轴转动的时候。会使连接在曲杆处的连动杆产生竖直方向的位移，由于连动杆的另一端连接在固定架上，所以固定架在连动杆的作用下，会沿竖直方向上下运动，从而带动设置在固定架上的耙齿上下运动，由于耙齿通过竖孔伸入外壳内部，从而形成了耙齿与相邻的耙齿交错上下运动，所以在耙齿上下运动的时候，会将从进料口放入的茶叶打散，打散后的茶叶在外壳内能均匀受热，提高了干燥的效果和效率，而且操作者可以直接将揉捻完成后结块的茶叶放入干燥机中，不需要在经过人工解块，提高了工作效率，降低了人力消耗；

所述导风机构包括驱动单元和从动单元，所述驱动单元设置在从动单元的下方且与从动单元传动连接；

所述驱动单元包括第二电机、第二驱动轴、导轮和导轨框，所述第二电机与第二驱动轴传动连接，所述第二驱动轴与导轮铰接，所述导轮设置在导轨框内；

所述从动单元包括随动杆、边框和若干导风板，所述导风板从上而下依次均匀设置，所述导风板的一端与随动杆铰接，所述导风板的另一端与边框铰接，所述随动杆的底端固定在导轨框上；

其中，通过暖风机产生热风，经过风管从导风机构吹出，导风机构中，通过第二电机驱动第二驱动轴圆周转动，第二驱动轴转动的同时，带动导轮一起做圆周运动，由于导轮设置在导轨框内部，当导轮运动时，产生的竖直方向位移，会驱使导轨框上下运动，从而带动随动杆上下运动，由于所有导风板的一端铰接在边框上，另一端铰接在随动杆上，随动杆在运动的过程中，会带动导风板的一端上下移动，由于导风板的另一端固定，所以导风板的角度就会发生变化，从而使热风吹出的角度不断发生变化，使茶叶受热均匀，提高茶叶的品质；

作为优选，所述中控机构包括面板、设置在面板上的显示屏和控制按键和设置在外壳上的中控组件，所述面板设置在支撑架上，所述中控组件包括中央控制模块、与中央控制模块连接的按键接收模块、无线通讯模块、工作电源模块、显示控制模块、电机控制模块和温度检测模块，所述控制按键与按键接收模块电连接，所述天线与无线通讯模块电连接，所述显示屏与显示控制模块电连接，所述第一电机、第二电机和暖风机均与电机控制模块电连接。

其中，中央控制模块，是用来控制设备内的各个模块智能化运行的模块，在这里，中央控制模块不仅是PLC，还可以是单片机，从而提高了设备运行的智能化，无线通信模块，是用来进行无线通讯的模块，在这里，通过天线接收外部无线遥控信号，显示控制模块，是用来控制显示的模块，在这里，用来控制显示屏显示设备的相关工作信息，按键接收模块是用来接收按键控制信号的模块，在这里，用来接收控制按键发出的控制信号，温度检测模块是用来检测温度的模块，在这里通过温度传感器来测量干燥机内部的温度，电机控制模块是用来控制电机的模块，在这里，用来控制第一电机、第二电机和暖风机的启停，工作电源模块是用来控制电源的模块，在这里用来控制蓄电池给各器件供电，通过各器件的控制，提高了茶叶干燥机的智能化程度。

作为优选，为了使固定架的运动方向为竖直方向，所述固定件为限位环。

作为优选，为了使茶叶干燥机在停电的时候也能运行，所述支撑架上还有蓄电池，所述蓄电池与工作电源模块电连接，。

作为优选，为了控制茶叶干燥机的干燥温度，提升茶叶品质，所述所述外壳内部设有温度传感器，所述温度传感器与温度检测模块电连接。

作为优选，为了加大第一电机的驱动力，使打散单元能达到更好的打散效果，所述第一电机为直流驱动电机。

作为优选，为了增大暖风机的出风量，提高干燥效率，所述暖风机为离心风机。

作为优选，所述第一驱动轴为钛合金杆。

作为优选，所述外壳的底部设有支撑架。

作为优选，为了实现远程遥控，所述外壳上还设有天线。

本发明的有益效果是，该基于物联网的茶叶干燥设备中通过中控机构控制，增加了其智能化程度，通过第一电机驱动第一驱动轴，从而使连动杆，带动固定在固定架上的耙齿上下运动，从而实现了茶叶的打散，增加了茶叶的受热面积，提高了茶叶的干燥效率和质量，不仅如此，通过第二电机驱动第二驱动轴转动，从而使导轮带动导轨框上下运动，使随动杆改变导风板的角度，使吹出的热风不停改变角度，从而使不同位置的茶叶受热均匀，提高了茶叶的品质。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的基于物联网的茶叶干燥设备的结构示意图；

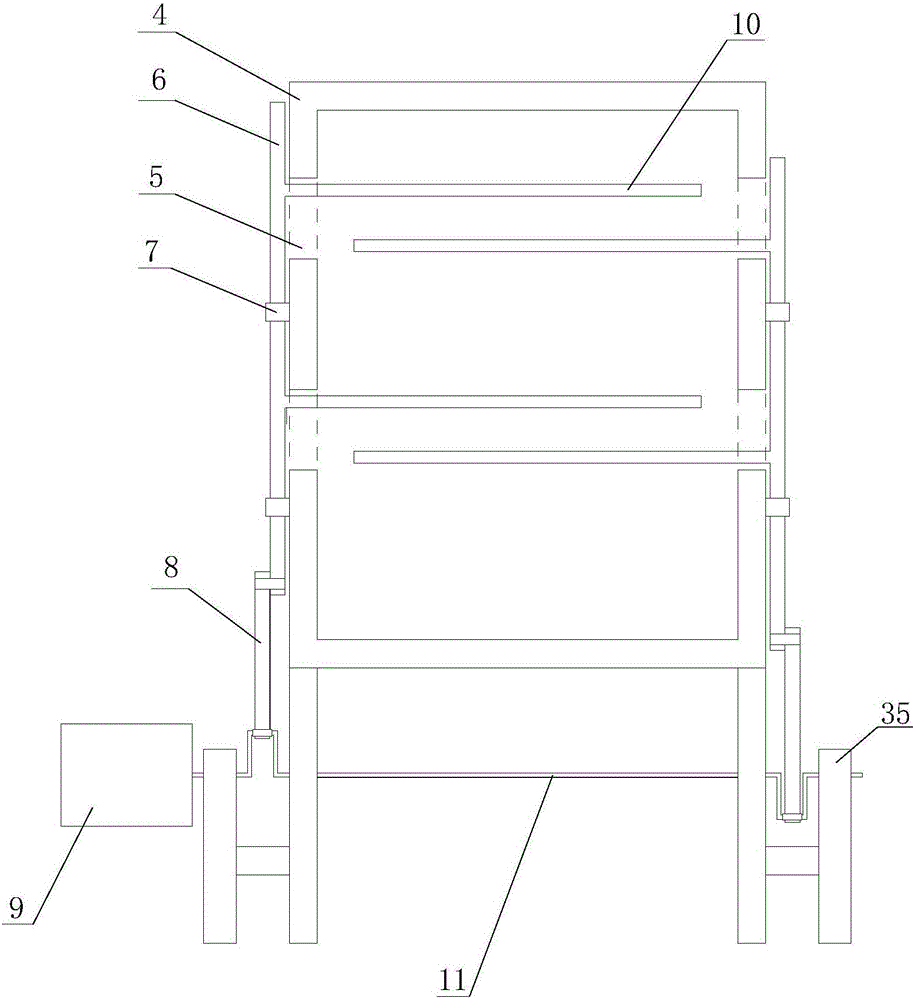

图2是本发明的基于物联网的茶叶干燥设备的打散机构的结构示意图；

图3是本发明的基于物联网的茶叶干燥设备的打散单元的结构示意图；

图4是本发明的基于物联网的茶叶干燥设备的导风机构的结构示意图；

图5是本发明的基于物联网的茶叶干燥设备的电控原理图；

图中：1.暖风机，2.风管，3.导风机构，4.外壳，5.竖孔，6.固定架，7.固定件，8.连动杆，9.第一电机，10.耙齿，11.第一驱动轴，12.随动杆，13.边框，14.导风板，15.导轮，16.导轨框，17.第二驱动轴，18.第二电机，19.进料口，20.出料口，21.控制按键，22.天线，23.按键接收模块，24.无线通讯模块，25.中央控制模块，26.显示控制模块，27.电机控制模块，28.显示屏，29.温度传感器，30.蓄电池，31.温度检测模块，32.工作电源模块，33.支撑架。

具体实施方式

现在结合附图对本发明作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本发明的基本结构，因此其仅显示与本发明有关的构成。

如图1-图5所示，一种基于物联网的茶叶干燥设备，包括打散机构、外壳4、设置在外壳4顶部的进料口19、设置在外壳4下方的出料口20、支撑架33、第一电机9、第一驱动轴11和设置在外壳4一侧的暖风装置，所述暖风装置包括暖风机1、风管2和导风机构3，所述暖风机1通过风管2与导风机构3连通，所述导风机构3设置在外壳4上；

所述打散机构包括两个打散单元，所述两个打散单元分别设置在外壳4的两侧，所述打散单元包括连动杆8、固定架6、若干固定件7和若干耙齿10，所述固定架6的底部与连动杆8的顶部铰接，所述第一电机9通过第一驱动轴11与连动杆8铰接，所述固定件7固定在外壳4上且套设在固定架6上，所述耙齿10设置在外壳4内部且固定在固定架6上；

其中，由第一电机9驱动第一驱动轴11转动，由于在第一驱动轴11的两端均设置有曲杆，所以在第一驱动轴11转动的时候。会使连接在曲杆处的连动杆8产生竖直方向的位移，由于连动杆8的另一端连接在固定架6上，所以固定架6在连动杆8的作用下，会沿竖直方向上下运动，从而带动设置在固定架6上的耙齿10上下运动，由于耙齿10通过竖孔5伸入外壳4内部，从而形成了耙齿10与相邻的耙齿10交错上下运动，所以在耙齿10上下运动的时候，会将从进料口19放入的茶叶打散，打散后的茶叶在外壳4内受热面积更大更均匀，提高了干燥的效果和效率，而且操作者可以直接将揉捻完成后结块的茶叶放入干燥机中，不需要在经过人工解块，提高了工作效率，降低了人力消耗；

所述导风机构包括驱动单元和从动单元，所述驱动单元设置在从动单元的下方且与从动单元传动连接；

所述驱动单元包括第二电机18、第二驱动轴17、导轮15和导轨框16，所述第二电机18与第二驱动轴17传动连接，所述第二驱动轴17与导轮15铰接，所述导轮15设置在导轨框16内；

所述从动单元包括随动杆12、边框13和若干导风板14，所述导风板14从上而下依次均匀设置，所述导风板14的一端与随动杆12铰接，所述导风板14的另一端与边框13铰接，所述随动杆12的底端固定在导轨框16上；

其中，通过暖风机1产生热风，经过风管2从导风机构3吹出，导风机构3中，通过第二电机18驱动第二驱动轴17圆周转动，第二驱动轴17转动的同时，带动导轮15一起做圆周运动，由于导轮15设置在导轨框16内部，当导轮15运动时，产生的竖直方向位移，会驱使导轨框16上下运动，从而带动随动杆12上下运动，由于所有导风板14的一端铰接在边框13上，另一端铰接在随动杆12上，随动杆12在运动的过程中，会带动导风板14的一端上下移动，由于导风板14的另一端固定，所以导风板14的角度就会发生变化，从而使热风吹出的角度不断发生变化，使茶叶受热均匀，提高茶叶的品质；

作为优选，所述中控机构包括面板、设置在面板上的显示屏28和控制按键21和设置在外壳4上的中控组件，所述面板设置在支撑架33上，所述中控组件包括中央控制模块25、与中央控制模块25连接的按键接收模块23、无线通讯模块24、工作电源模块32、显示控制模块26、电机控制模块27和温度检测模块31，所述控制按键21与按键接收模块23电连接，所述天线22与无线通讯模块24电连接，所述显示屏28与显示控制模块26电连接，所述第一电机9、第二电机18和暖风机1均与电机控制模块27电连接。

其中，中央控制模块25，是用来控制设备内的各个模块智能化运行的模块，在这里，中央控制模块25不仅是PLC，还可以是单片机，从而提高了设备运行的智能化，无线通信模块24，是用来进行无线通讯的模块，在这里，通过天线22接收外部无线遥控信号，显示控制模块26，是用来控制显示的模块，在这里，用来控制显示屏28显示设备的相关工作信息，按键接收模块23是用来接收按键控制信号的模块，在这里，用来接收控制按键21发出的控制信号，温度检测模块31是用来检测温度的模块，在这里通过温度传感器29来测量干燥机内部的温度，电机控制模块27是用来控制电机的模块，在这里，用来控制第一电机9、第二电机18和暖风机1的启停，工作电源模块32是用来控制电源的模块，在这里用来控制蓄电池30给各器件供电，通过各器件的控制，提高了茶叶干燥机的智能化程度。

作为优选，为了使固定架的运动方向为竖直方向，所述固定件7为限位环。

作为优选，为了使茶叶干燥机在停电的时候也能运行，所述支撑架33上还有蓄电池30，所述蓄电池30与工作电源模块32电连接，。

作为优选，为了控制茶叶干燥机的干燥温度，提升茶叶品质，所述所述外壳4内部设有温度传感器29，所述温度传感器29与温度检测模块31电连接。

作为优选，为了加大第一电机的驱动力，使打散单元能达到更好的打散效果，所述第一电机9为直流驱动电机。

作为优选，为了增大暖风机的出风量，提高干燥效率，所述暖风机1为离心风机。

作为优选，所述第一驱动轴11为钛合金杆。

作为优选，所述外壳4的底部设有支撑架33。

作为优选，为了实现远程遥控，所述外壳4上还设有天线22。

与现有技术相比，该基于物联网的茶叶干燥设备中，通过中控机构控制，增加了其智能化程度，通过第一电机9驱动第一驱动轴11，从而通过连动杆8，带动固定在固定架6上的耙齿10上下运动，从而实现了茶叶的打散，增加了茶叶的受热面积，提高了茶叶的干燥效率和质量，不仅如此，通过第二电机18驱动第二驱动轴17转动，从而使导轮15带动导轨框16上下运动，使随动杆12改变导风板14的角度，从而使吹出的热风改变角度，使不同位置的茶叶受热均匀，提高了茶叶的品质。

以上述依据本发明的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项发明技术思想的范围内，进行多样的变更以及修改。本项发明的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
