粮食晾晒装置及晾晒存储系统的制作方法

本发明主要涉及农业生产设备领域，具体而言，涉及一种粮食晾晒装置及晾晒存储系统。

背景技术：

我国主要以家庭或小型农场为单位进行粮食种植，规模小，机械化程度不高，粮食的凉晒、搬运、收集和储存主要以人工为主，降低粮食中水分的传统做法是将粮食平铺在平整的场地表面，在阳光下照射，晚上将粮食堆集，早晨再将粮食均匀摊开照射，劳动强度大，工作效率低；特别是遇到刮风下雨等恶劣天气，如果只靠人工，不能及时将摊在地面上的粮食及时收集和储存，造成浪费；并且，由于土地紧张，可供晾晒粮食的场地也不断减少，这些矛盾，挫伤了人们种植粮食的积极性。目前市场上有各种粮食烘干机，但由于投入成本大、能耗高、不能利用阳光照射、操作维修不方便和需占用较大的室内面积等原因，没有得到广泛应用，更不适合中小型农户使用。

技术实现要素：

本发明的目的在于提供一种粮食晾晒装置及晾晒存储系统，使上述的问题得到有效改善。

本发明是这样实现的：

基于上述目的，本发明的实施例提供了一种粮食晾晒装置，包括主架体、晾晒板以及反光件，主架体由至少两个滑动部和至少四根立柱连接成框架结构，至少四根立柱并排设置，滑动部连接于立柱之间，且至少两个滑动部沿立柱的长度方向分布，晾晒板可滑动的与滑动部连接，晾晒板包括从主架体的顶端向底端方向依次设置的第一板、第二板和第三板，晾晒板采用透明材料制成，反光件与主架体连接，且反光件位于第三板的远离第二板的一侧。

在本发明的可选实施例中，上述的滑动部包括两根沿水平方向并排设置的滑轨，两根滑轨的相互远离的一侧为第一连接侧，两根立柱的相互靠近的一侧为第二连接侧，滑轨与立柱通过第一连接侧和第二连接侧连接，其中两根立柱连接于其中一根滑轨的两端，另外两根立柱连接于另外一根滑轨的两端。

在本发明的可选实施例中，上述的第一板设置于主架体的顶端，滑动部为两个，其中一个滑动部的滑轨的长度方向与另一个滑动部的滑轨的长度方向相互垂直，第二板和第三板分别与两个滑动部滑动连接，第二板和第三板均包括两块位于同一平面上的平板，两块平板能够在滑轨上相互靠拢或者远离。

在本发明的可选实施例中，上述的反光件包括至少四块反光板，四块反光板与主架体铰接，且四块反光板沿主架体的周向设置。

在本发明的可选实施例中，上述的晾晒板开设有多个透气孔，多个透气孔均匀分布于晾晒板。

在本发明的可选实施例中，上述的主架体的底部还设置有风机，风机能够产生从主架体的底端向顶端方向的气流。

在本发明的可选实施例中，上述的粮食晾晒装置还包括用于翻动晾晒于晾晒板上的粮食的翻动件，翻动件为长条形，晾晒板包括围栏板和方形的底板，围栏板连接于底板的边沿，相对的两块围栏板的长度方向设置有条形孔，翻动件的两端分别可活动的插入相对设置的两块围栏板的条形孔内。

在本发明的可选实施例中，上述的翻动件包括主杆和沿主杆的长度方向并排间隔设置的多个翻动齿，多个翻动齿分别连接于主杆相对的两侧。

在本发明的可选实施例中，上述的粮食晾晒装置还包括底座，底座包括固定部和活动部，活动部与主架体固定连接，活动部的远离主架体的一端与固定部转动连接，固定部设置有用于带动活动部转动的电动机。

本发明的实施例还提供了一种晾晒存储系统，包括上述的粮食晾晒装置。

与现有技术相比，本发明的有益效果是：

本发明的实施例提供的粮食晾晒装置，设置了透明材料制成的晾晒板，并且在晾晒板的下端设置反光板，能够将阳光反射至晾晒板的底部，使晾晒板内的粮食能够得到全方位的阳光照射，将阳光充分利用起来，并且晾晒板分层设置，并且相互之间可以交叉滑动，既可以保证通风，又能够不造成对阳光的相互遮挡，可以很大程度上的加快晾晒的效率。

本发明的实施例提供的晾晒存储系统，包括多个上述的粮食晾晒装置，多个粮食晾晒装置既是晾晒粮食的装置，又是存储粮食的装置，方便粮食的取用，并且，可以定期的将其整个系统进行晾晒和存储的循环，可以始终保持粮食的干燥。

附图说明

为了更清楚地说明本发明实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

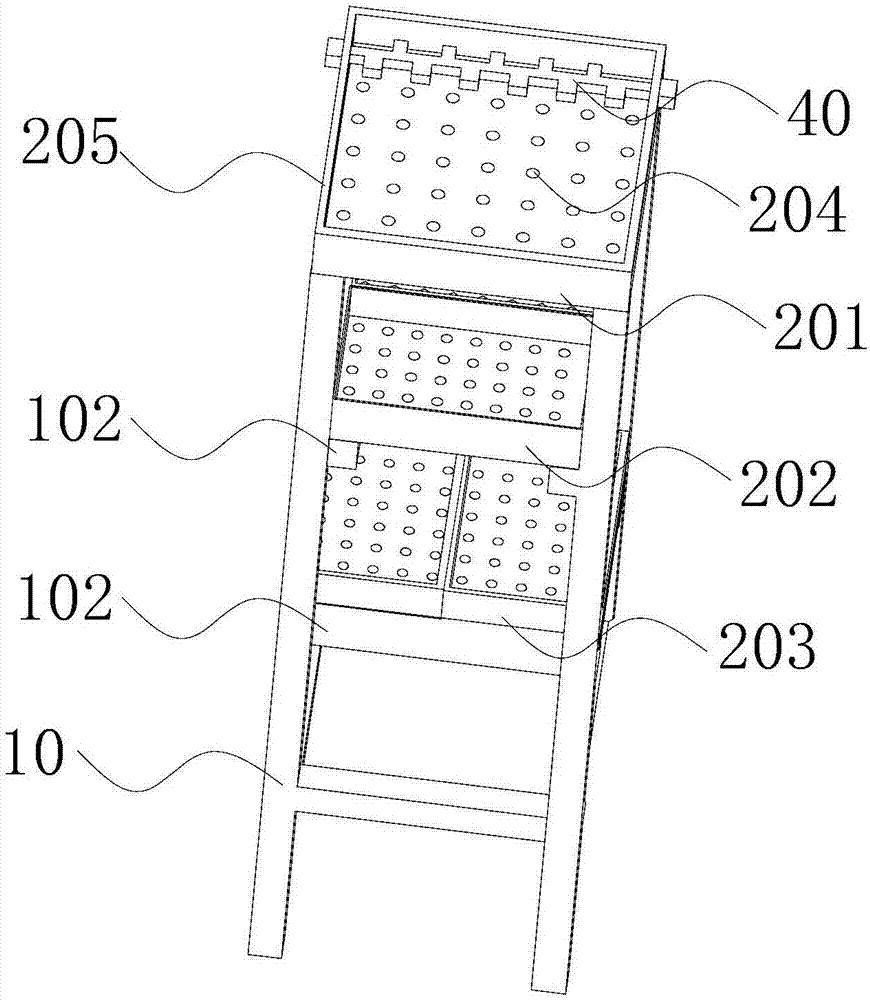

图1是本发明实施例提供的粮食晾晒装置的结构示意图；
