一种可除尘的粮食烘干机的制作方法

该实用新型涉及一种粮食烘干机，特别是涉及一种可除尘的粮食烘干机。

背景技术：

粮食是人类生活必需品，各国对粮食生产储备都非常重视。但是在收粮入仓前，由于天气或其它原因大部粮没有即时晒干而发霉变质，不仅影响粮食质量还对人家健康存在了潜在的危害。新收割的粮食水分一般在17％-32％左右，储粮的安全水分在14％左右，因此如果需要安全储备粮食必须给粮食降水达到安全水分方可储存。目前，对粮食进行干燥主要采用以下几种方法，一是采用太阳暴晒的方法；二是采用固定的烘干仓的方法，但是，两种方法在使用中均存在以下的不足，首先，采用太阳暴晒的方法，虽然成本较低，但是，这种方法受限于天气以及场地，所以，使用不便；而使用烘干仓的方法，虽然可以不受天气的限制，但是烘干仓的一次性投资较大，同时，烘干仓在烘干量较小的情况下，其运行的成本也较高。

若没有经过充分晾晒，在囤积过程中，很容易形成内部湿度较大，致使粮食发霉变质的情况，影响粮食的质量及人们正常的健康使用。因此，储藏粮食，尤其是在粮食输送的过程中进行较好的烘干，是粮食储运的一大关键。粮食烘干机在粮食加工领域运用广泛，主要是将需要加工或存储的粮食进行烘干，防止霉变而影响粮食的品质。但现有的粮食烘干机大多只有烘干结构，没有除尘结构，粮食烘干后湿度变低，很容易导致灰尘满天飞，影响粮食卖相及空气质量，并且还会对烘干机周围的工人造成粉尘伤害。

技术实现要素：

本实用新型克服了现有技术中，粮食烘干过程中，降尘措施对销售和加工过程需要进一步改进的问题，提供一种结构简单、使用方便的可除尘的粮食烘干机。

本实用新型的技术解决方案是，提供一种具有以下结构的可除尘的粮食烘干机：含有机架、料仓、烘干仓、提升机和除尘装置，料仓固定在机架上，提升机垂直固定在料仓内底面上并伸出料仓高处的开口，烘干仓套接于提升机的中部，烘干仓的底部固定连接有供热装置，所述提升机顶部的开口处固定设有倾斜的分流板，分流板边缘处垂直设有侧板，侧板中部水平固定连接有筛网和盖板，筛网的边缘固定连接与盖板的相连接的一边上，侧边的顶部水平固定连接有除尘封盖，侧板在分流板的最低处收敛并固定于集尘管道的进口。

所述筛网和除尘封盖大小相同，均为梯形、椭圆形或圆形，其数量为多个。

所述料仓为筒形料仓底部固定连接有水平螺旋输送机，其出料口和提升机的进料口相连接。所述烘干仓仓身为筒形，烘干仓仓顶为圆锥形。

所述除尘封盖位于提升机开口的正上方设有集尘吸口，集尘吸口通过抽风管道固定连接抽风机。

所述供热装置含有热风炉、热风管道和控制阀门。

所述集尘管道的出口处固定设有集尘罐。

所述烘干仓的内壁固定设有温度传感器、湿度传感器。

所述提升机为螺旋输送机。

与现有技术相比，本实用新型可除尘的粮食烘干机具有以下优点：烘干过程中，通过提升机将烘干过程中的粮食进行翻动，翻动到最高处的时候，通过多个分流板和分流板上的多个筛网，进行筛分，同时抽风机通过集尘吸口，引导空气从筛网和除尘封盖之间的空隙中，相对粮食下络的方向逆流而上，将粮食中的粉尘进行集中处理，不会造成烘干现场尘土满天飞，边烘干边除尘，颗粒较大的杂物最后通过分流板汇集到集尘管道中，最后收入集尘罐。加工过的粮食干净程度比较高，对销售有利。避免了对空气的粉尘污染问题。

附图说明

图1是本实用新型可除尘的粮食烘干机的正视结构示意图；

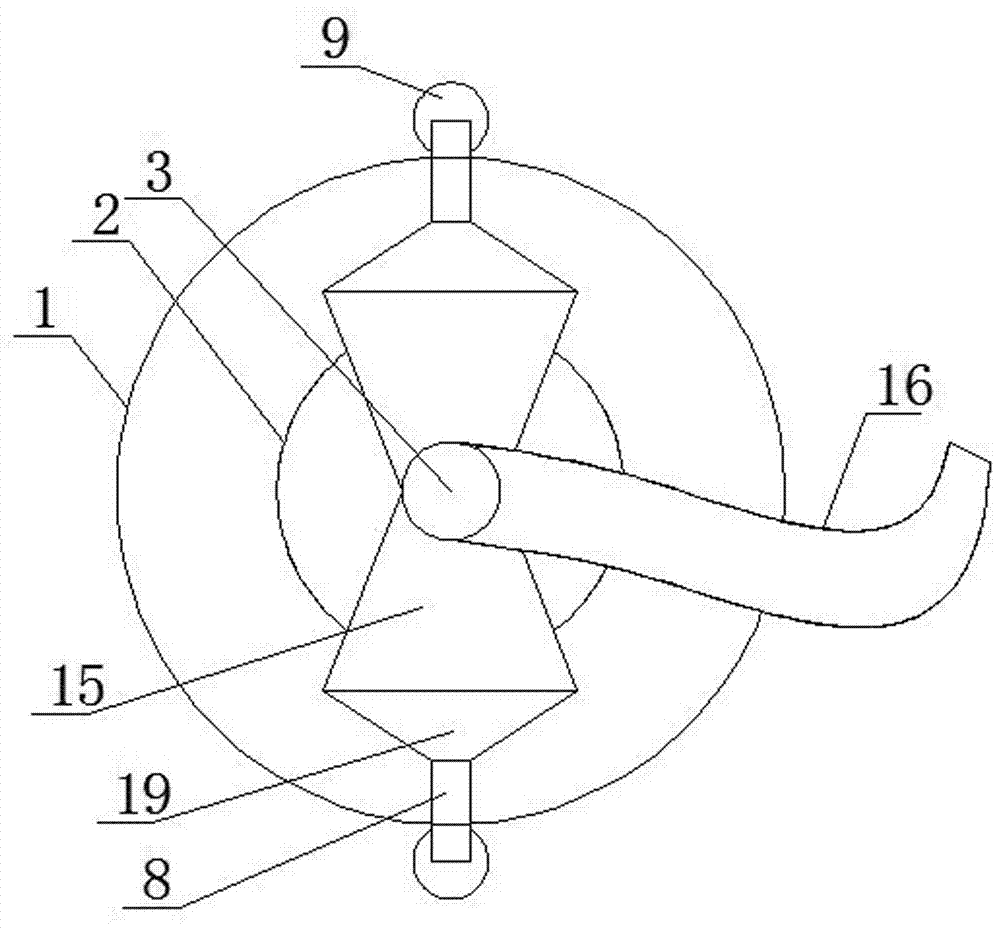

图2是本实用新型可除尘的粮食烘干机的俯视结构示意图；

图3是本实用新型可除尘的粮食烘干机的去掉除尘封盖后的侧视结构示意图；

图4是本实用新型可除尘的粮食烘干机中的分流板、筛网和除尘封盖的位置结构示意图。

具体实施方式

附图说明中标号1是料仓，2是烘干仓，3是提升机，4是热风管道，5是侧板，6是筛网，7是分流板，8是集尘管道，9是集尘罐，10是机架，11是水平螺旋输送机，12是进料斗，13是出料斗，14是平衡支腿，15是除尘封盖，16是抽风管道，17是抽风机，18是集尘吸口，19是盖板。

下面结合附图和具体实施方式对本实用新型可除尘的粮食烘干机作进一步说明：如图所示，本实施例中含有机架10、料仓1、烘干仓2、提升机3和除尘装置，料仓1固定在机架10上，提升机3垂直固定在料仓1内底面上并伸出料仓1高处的开口，烘干仓2套接于提升机3的中部，烘干仓2的底部固定连接有供热装置，所述提升机3顶部的开口处固定设有倾斜的分流板7，分流板7边缘处垂直设有侧板5，侧板5中部水平固定连接有筛网6和盖板19，筛网6的边缘固定连接与盖板19的相连接的一边上，侧边的顶部水平固定连接有除尘封盖15，侧板5在分流板7的最低处收敛并固定于集尘管道8的进口。能够达到被烘干的粮食经过筛网6筛选后，最后通过盖板19滑落下来，盖板19下部的分流板7上聚集的是筛分出来的杂物。从盖板19附近逆粮食滑落方向而上的空气，能够将尘土送入抽风系统，减少空气中尘土的含量。

所述筛网6和除尘封盖15大小相同，均为梯形、椭圆形或圆形，其数量为多个，以上形状均能对提升机3内翻出的粮食进行散铺，并筛选杂物，最后通过。

所述料仓1为筒形料仓1底部固定连接有水平螺旋输送机11，其出料口和提升机3的进料口相连接。当粮食从料仓内转移出来的时候，需要电动调节水平螺旋输送机11的出料口的位置，使其和提升机3的进料口补在相连接，此时料仓内的粮食就可以通过水平螺旋输送机11的反方向运动，排出料仓。水平螺旋输送机11的转动方向为双向运动，堵住出料斗的时候，可以通过进料斗12进料，反方向转动的时候，可以通过出料斗13出料。

所述烘干仓2仓身为筒形，烘干仓2仓顶为圆锥形。

所述除尘封盖15位于提升机3开口的正上方设有集尘吸口18，集尘吸口18通过抽风管道16固定连接抽风机17。

所述供热装置含有热风炉、热风管道4和控制阀门。

所述集尘管道8的出口处固定设有集尘罐9。

所述烘干仓2的内壁固定设有温度传感器、湿度传感器。

所述提升机3为螺旋输送机。
