一种新型黑茶茶饼模具的制作方法

本实用新型实施例涉及黑茶加工设备，特别涉及一种新型黑茶茶饼模具。

背景技术：

黑茶属于后发酵茶，是我国特有的茶类，生产历史悠久，以制成紧压茶边销为主，主要产于湖南、湖北、四川、云南、广西等地。主要品种有湖南黑茶、湖北佬扁茶、四川边茶、广西六堡散茶，云南普洱茶等。其中云南普洱茶古今中外久负盛名。黑茶采用较粗老的原料，经过杀青、揉捻、渥堆、干燥四个初制工序加工而成。渥堆是决定黑茶品质的关键工序，渥对时间的长短、程度的轻重，会使成品茶的品质风格有明显差别。如湖北老青茶渥堆，是在杀青后经二揉二炒后进行渥堆，渥堆时将复揉叶堆成小堆，堆紧压实，使其在高温条件下发生生化变化。当堆温达到60度左右时，进行翻堆，里外翻拌均匀，在继续渥堆。渥堆总时间7—8天。当茶堆出现水珠，青草气消失，叶色呈绿或紫铜色，并且均匀一致时，即为适度，在进行反对干燥。黑茶压制茶的砖茶、饼茶、沱茶、六堡茶等紧压茶，是少数民族不可缺少的饮料。

市面上购买到的普洱茶多数是由机器通过模具压制的茶饼，如中国专利库公开的一种普洱茶茶饼成形模具(申请号：201420312302.8；授权公告号：CN203884580U)，它包括上模、下模和模具压头，所述的下模上端面设有规则的凸起的型芯，该型芯用于在茶饼表面压制凹槽；该下模底端设有通气孔，上端还有一空腔与所述的通气孔相连通；所述的模具压头与所述的上模的底端固定连接,该模具压头从上方挤压所述下模的空腔内放置的茶叶，将茶叶挤压成饼状。

上述的普洱茶茶饼成形模具在使用时，上模与压紧机相连，下模固定设置在上模的正下方，并通过模具压头从上方挤压所述下模的空腔内放置的茶叶，将茶叶挤压成饼状。但在取出茶饼时，必需要先将下模拆卸下来才能将茶饼取出，导致在下一次压制时需要对下模进行重新定位，操作较为繁琐且导致每次压制出来的茶饼存在差异。

技术实现要素：

为解决上述问题，本实用新型提出一种新型黑茶茶饼模具，包括上模，下模，顶针和底座；其中：

所述顶针位于所述上模的内部；

所述下模位于所述上模的下方，所述下模的型腔结构与所述上模的冲头形状对应；所述下模的下方设置有滑轨凹槽；

所述底座由第一滑块和第二滑块组成；所述第一滑块和所述第二滑块上均设有滑轨凸起，所述第一滑块和所述第二滑块通过所述滑轨凸起与所述滑轨凹槽配合形成所述下模的底座。

进一步地，所述下模的型腔内设有布口袋。

进一步地，所述第一滑块和所述第二滑块的两侧分别设有第一齿条和第二齿条；在所述第一齿条和所述第二齿条之间设有齿轮；所述第一齿条和所述第二齿条均与所述齿轮啮合。

进一步地，所述下模的侧方设有转动轴；所述齿轮绕所述转动轴转动。

进一步地，所述冲头下方与所述顶针的下方平齐。

进一步地，所述第一滑块和所述第二滑块上均设有通孔。

进一步地，所述下模的型腔的横截面为矩形，圆形，三角形的其中一种。

进一步地，若所述下模的型腔的横截面为圆形，则其横截面直径为15cm～20cm。

进一步地，所述第二滑块上设有把手。

本实用新型提供的新型黑茶茶饼模具通过将两个滑块组成下模的底座，滑块通过滑轨与下模连接，当黑茶茶饼压制完成后，两个滑块沿滑轨分开，顶针将黑茶茶饼顶出，黑茶茶饼脱模简便快捷；下一次压制黑茶茶饼时，将两个滑块沿滑轨重新合上即可，无需拆装。采用本实用新型提供的新型黑茶茶饼模具，已压制的黑茶茶饼脱模容易，每次压制完黑茶茶饼时，底座无需拆装，简便快捷。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型提供的新型黑茶茶饼模具结构示意图；

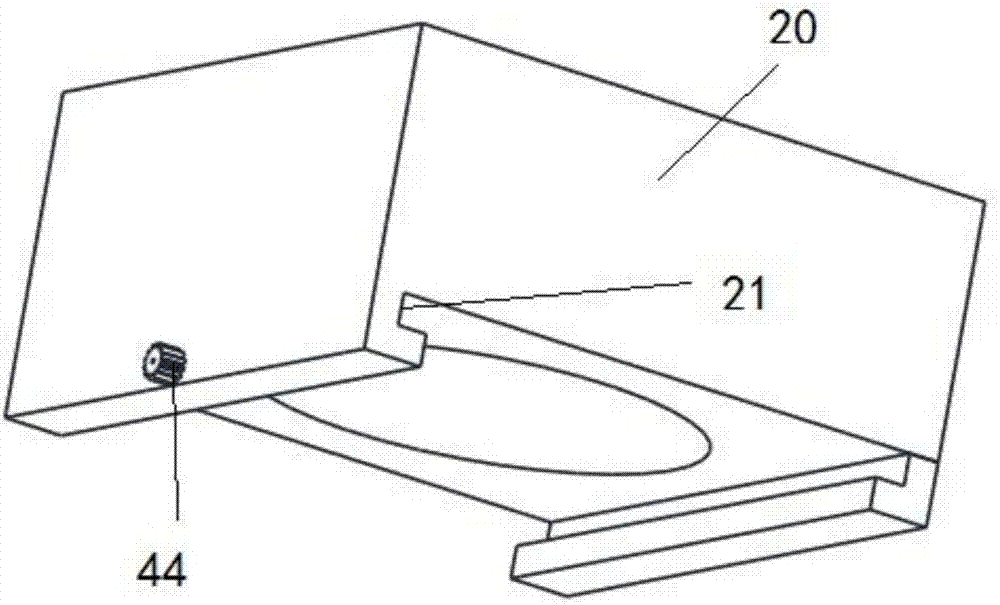

图2为图1中下模的结构示意图；

图3为图1中第二滑块结构示意图。

附图标记：

10 上模 11 冲头 20 下模

21 滑轨凹槽 30 顶针 41 第一滑块

42 第二滑块 43 滑轨凸起 44 齿轮

50 通孔 411 第一齿条 421 第二齿条

422 把手

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

图1为本实用新型提供的新型黑茶茶饼模具结构示意图，如图1所示：新型黑茶茶饼模具，包括上模10，下模20，顶针30和底座；所述顶针30位于所述上模10的内部；所述下模20位于所述上模10的下方，所述下模20的型腔结构与所述上模10的冲头11形状对应；所述下模20的下方设置有滑轨凹槽21(如图2所示)；所述底座由第一滑块41和第二滑块42组成；所述第一滑块41和所述第二滑块42上均设有滑轨凸起43，所述第一滑块41和所述第二滑块42通过所述滑轨凸起43与所述滑轨凹槽21配合形成所述下模20的底座。

优选地，所述下模20的型腔内设有布口袋。

具体实施时，第一滑块41与第二滑块42通过沿下模20下方的滑轨凹槽21相向移动，合并形成下模20的底座。将黑茶茶叶放进布口袋中，将黑茶茶叶压平，再将包有黑茶茶叶的布口袋放进下模20的型腔中，压机往上模10施加压力，使上模10往下压制，冲头11压于布口袋的上方，并保持一定的压力和时间，待黑茶茶饼形成时，第一滑块41与第二滑块42沿下模20下方的滑轨凹槽21背向移动，第一滑块41与第二滑块42分离，顶针30往下移动，将黑茶茶饼顶出，使黑茶茶饼脱模。采用布口袋，能使黑茶茶叶在较小压力下，容易成型。

本实用新型提供的新型黑茶茶饼模具通过将第一滑块和第二滑块组成下模的底座，第一滑块与第二滑块通过滑轨凸起与下模下方的滑轨凹槽连接，当黑茶茶饼压制完成后，两个滑块沿滑轨凹槽背向移动分开，顶针将黑茶茶饼顶出，黑茶茶饼脱模简便快捷；下一次压制黑茶茶饼时，将第一滑块和第二滑块沿滑轨凹槽相向移动，重新合上即可，无需拆装。采用本实用新型提供的新型黑茶茶饼模具，已压制的黑茶茶饼脱模容易，每次压完黑茶茶饼时，底座无需拆装，简便快捷。

优选地，所述第一滑块41和所述第二滑块42的两侧分别设有第一齿条411和第二齿条421；在所述第一齿条411和所述第二齿条421之间设有齿轮44；所述第一齿条411和所述第二齿条421均与所述齿轮44啮合。

优选地，所述下模20的侧方设有转动轴；所述齿轮44绕所述转动轴转动。

优选地，第二滑块42上设有把手422(如图3所示)。

具体实施时，第一滑块41与第二滑块42侧方分别设有第一齿条411和第二齿条421，第一齿条411和第二齿条421之间设有齿轮44，第一齿条411和第二齿条421均与齿轮44啮合，当施加外力使第一齿条411或者第二齿条421沿直线移动，促使齿轮44转动，齿轮44转动使第二齿条421或者第一齿条411沿直线运动，其运动方向与第一齿条411或者第二齿条421移动方向相反。齿轮44的转动轴固定于下模20的侧方，齿轮44绕转动轴转动。在第二滑块42上设置把手422，如果采用人工操作，则便于往第二滑块42施加外力，使第一滑块41和第二滑块42张开和闭合。

优选地，所述冲头11下方与所述顶针30的下方平齐。

具体实施时，上模10带动冲头11往下运动时，顶针30同时往下运动，但始终保持冲头11下方与顶针30的下方平齐，防止黑茶茶饼上表面形成凸起或者凹槽。

优选地，所述述第一滑块41和所述第二滑块42上均设有通孔50。

具体实施时，通孔50可以排除压制过程中，从黑茶叶中压出的水分。

优选地，所述下模20的型腔的横截面为矩形，圆形，三角形的其中一种。

优选地，若所述下模20的型腔的横截面为圆形，则其横截面直径为15cm～20cm。

具体实施时，根据顾客的喜好，可将黑茶压制成不同的形状。一般黑茶茶饼重量为357g。

尽管本文中较多的使用了诸如上模，冲头，下模，滑轨凹槽，顶针，滑块，滑轨凸起，齿轮，通孔，齿条，把手等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本实用新型的本质；把它们解释成任何一种附加的限制都是与本实用新型精神相违背的。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
