一种用于虾仁清洗搅拌的活动虾桶的制作方法

本实用新型涉及一种用于虾仁清洗搅拌的活动虾桶。

背景技术：

虾仁在生产的过程中，需要将虾仁与水混合后装在桶内，配合搅拌机的搅拌进行虾仁的清洗。传统的用于装虾的虾桶，结构单一，为普通的单层水桶，水桶搬运困难，虾仁清洗完毕后倒虾困难，虾仁容易随着脏水一起流走；传统的水桶使得虾仁的清洗效果不好，清洁度不够。

技术实现要素：

鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种用于虾仁清洗搅拌的活动虾桶，不仅结构简单，而且便捷高效。

为了解决上述技术问题，本实用新型的技术方案是：一种用于虾仁清洗搅拌的活动虾桶，包括机架，所述机架的底部设有脚轮，所述机架的上方经竖直支撑板支撑有一桶体，所述桶体由内桶壁与外桶壁组成，所述内桶壁与外桶壁之间形成密闭的空腔，所述桶体在外桶壁上对称固设有悬挂杆件，所述竖直支撑板的顶端均开设有开口朝上的第一V形槽口，所述竖直支撑板的顶端在第一V形槽口处均螺接有定位板，所述定位板的底端均开设有开口朝下的第二V形槽口，所述悬挂杆件位于第一V形槽口内，所述悬挂杆件的顶部靠在第二V形槽口上，所述机架在桶体的下方设有水槽，所述水槽的顶部设有隔离网。

优选的，所述桶体的形状为上宽下窄的圆台形结构，所述内桶壁的桶底与侧壁之间设置有圆角，所述内桶壁的桶底上开设有第一出水口，所述第一出水口穿过空腔后与外桶壁连接，所述第一出水口上螺接有用于封堵的塞子，所述外桶壁的侧壁上对称设有往空腔凹陷的、用于搬运桶体时进行搭手的凹腔，所述外桶壁的底部对称固设有两根U形开口朝上的U形把手，所述U形把手的外部包裹有橡胶层。

优选的，所述竖直支撑板的顶端在第一V形槽口的两侧对称开设有竖直延伸的槽条，所述定位板经穿过槽条的螺栓、螺母进行螺接，所述竖直支撑板与机架的衔接端上固设有三角形的加强肋。

优选的，所述水槽的槽底沿着水槽的周部往水槽的中部逐渐向下倾斜，所述水槽的槽底在最低处开设有第二出水口，所述第二出水口上连接有出水管。

优选的，所述隔离网沿着隔离网的周部往隔离网的中部逐渐向下倾斜。

优选的，所述悬挂杆件的形状为中间细、两端粗的柱形结构，所述悬挂杆件的横截面形状为沿着中部往两端面积逐渐增大的圆形结构。

优选的，所述竖直支撑板的中下部螺接有用于桶体不旋转时顶紧桶体外表面的紧定螺钉。

优选的，所述机架的底部设有四个脚轮。

与现有技术相比，本实用新型具有以下有益效果：该用于虾仁清洗搅拌的活动虾桶的结构简单，可在脚轮的作用下进行活动；桶体的悬挂杆件可绕着第一V形槽口与第二V形槽口进行旋转，方便倒虾，倾倒后的虾仁落入下方的隔离网中，脏水从隔离网流入水槽，虾仁留在隔离网上。

下面结合附图和具体实施方式对本实用新型做进一步详细的说明。

附图说明

图1为本实用新型实施例的构造示意图。

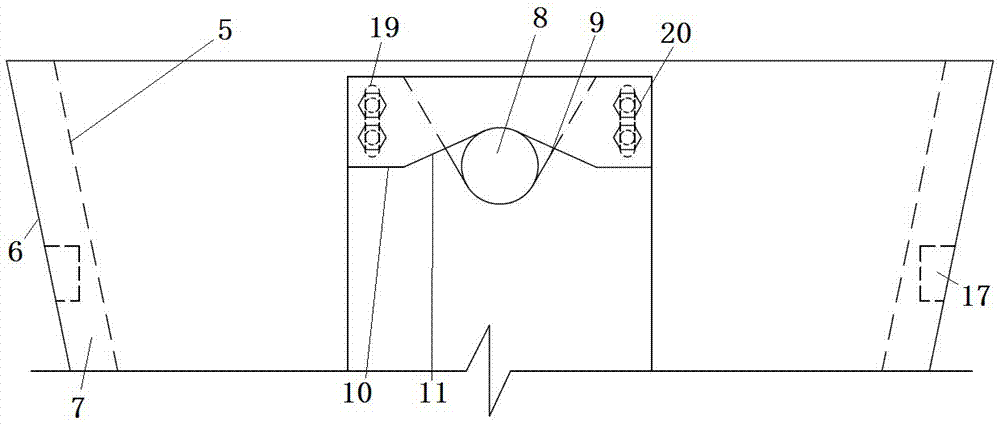

图2为本实用新型实施例中的定位板的构造示意图。

图3为本实用新型实施例中桶体的构造示意图。

具体实施方式

为让本实用新型的上述特征和优点能更明显易懂，下文特举实施例，并配合附图，作详细说明如下。

如图1~3所示，一种用于虾仁清洗搅拌的活动虾桶，包括机架1，所述机架的底部设有脚轮2，所述机架的上方经竖直支撑板3支撑有一桶体4，所述桶体由内桶壁5与外桶壁6组成，所述内桶壁与外桶壁之间形成密闭的空腔7，所述桶体在外桶壁上对称固设有悬挂杆件8，所述竖直支撑板的顶端均开设有开口朝上的第一V形槽口9，所述竖直支撑板的顶端在第一V形槽口处均螺接有定位板10，所述定位板的底端均开设有开口朝下的第二V形槽口11，所述悬挂杆件位于第一V形槽口内，所述悬挂杆件的顶部靠在第二V形槽口上，所述机架在桶体的下方设有水槽12，所述水槽的顶部设有隔离网13；内桶壁与外桶壁之间形成密闭的空腔，空腔中的内筒壁未直接与外部空气接触，能够降低外部环境温度对桶内虾仁与水的影响程度。

在本实用新型实施例中，所述桶体的形状为上宽下窄的圆台形结构，所述内桶壁的桶底与侧壁之间设置有圆角14，所述内桶壁的桶底上开设有第一出水口15，所述第一出水口穿过空腔后与外桶壁连接，所述第一出水口上螺接有用于封堵的塞子16，所述外桶壁的侧壁上对称设有往空腔凹陷的、用于搬运桶体时进行搭手的凹腔17，所述外桶壁的底部对称固设有两根U形开口朝上的U形把手18，所述U形把手的外部包裹有橡胶层；第一出水口能够实现清洗桶体时进行排污，圆角结构能够防止污渍残留在侧壁与桶底的拐角处；凹腔能够实现搬运桶体时手能够伸入进行搭手；在倒虾时工作人员可通过U形把手进行提拉，使桶体旋转至桶口朝下；定位板可拆卸，拆卸后可将桶体取下，此时U形把手还可作为桶体底部的支脚支撑在地面上。

在本实用新型实施例中，所述竖直支撑板的顶端在第一V形槽口的两侧对称开设有竖直延伸的槽条19，所述定位板经穿过槽条的螺栓20、螺母进行螺接，所述竖直支撑板与机架的衔接端上固设有三角形的加强肋21。

在本实用新型实施例中，所述水槽的槽底沿着水槽的周部往水槽的中部逐渐向下倾斜，所述水槽的槽底在最低处开设有第二出水口22，所述第二出水口上连接有出水管23。

在本实用新型实施例中，所述隔离网沿着隔离网的周部往隔离网的中部逐渐向下倾斜。

在本实用新型实施例中，所述悬挂杆件的形状为中间细、两端粗的柱形结构，所述悬挂杆件的横截面形状为沿着中部往两端面积逐渐增大的圆形结构。

在本实用新型实施例中，所述竖直支撑板的中下部螺接有用于桶体不旋转时顶紧桶体外表面的紧定螺钉24。

在本实用新型实施例中，所述机架的底部设有四个脚轮。

在本实用新型实施例中，该用于虾仁清洗搅拌的活动虾桶在桶体内部装入虾仁与水的混合物后，可推移到搅拌机，搅拌机的搅拌叶片伸入桶体内进行搅拌清洗。

本实用新型不局限于上述最佳实施方式，任何人在本实用新型的启示下都可以得出其他各种形式的用于虾仁清洗搅拌的活动虾桶。凡依本实用新型申请专利范围所做的均等变化与修饰，皆应属本实用新型的涵盖范围。
