一种减震茶叶杀青机的制作方法

本实用新型涉及茶叶加工设备制造技术领域，具体来说，涉及一种减震茶叶杀青机。

背景技术：

茶叶杀青是通过高温破坏和钝化鲜叶中的氧化酶活性，抑制鲜叶中的茶多酚等的酶促氧化，防止烘干过程中变色，同时散发青臭味，促进良好香气的形成，是绿茶等形状和品质形成的关键工序，目前的杀青机在工作的时候由于转筒和内部旋转桨的作用会产生震动，对于茶叶的烘干产生的不良的影响，并且长期震动，对于杀青机中的机械零件产生破坏，此时杀青机更容易损毁，减少杀青机的使用寿命，增加企业的使用成本，和维修成本。

针对相关技术中的问题，目前尚未提出有效的解决方案。

技术实现要素：

针对相关技术中的问题，本实用新型提出一种减震茶叶杀青机，以克服现有相关技术所存在的上述技术问题。

本实用新型的技术方案是这样实现的：

一种减震茶叶杀青机，包括壳体、电机和内筒，所述内筒置于壳体内部，所述电机置于壳体的一侧，所述电机与搅拌桨连接，所述壳体下端设有减震装置；

所述减震装置，包括吸能盒、伸缩杆和减震组件，所述吸能盒包括固定板、底板和折板，所述固定板固定在所述壳体的下端，所述折板对称固定在所述固定板的两端，所述折板的下端与所述底板固定连接，所述折板折角处设有长杆，所述长杆的一端设有磁铁，所述伸缩杆包括空心杆和实心杆，所述空心杆固定在所述底板的下端，所述实心杆置于所述空心杆的内部，所述实心杆上端设有挡板，所述空心杆内壁上设有与所述挡板相配合的限位凸块，所述实心杆上端设有减震组件，所述减震组件包括齿条、弹簧和齿轮，所述齿条置于空心杆的内壁上，所述齿条与所述齿轮啮合，所述齿轮上设有旋转杆，所述旋转杆固定在所述空心杆壁上且穿过空心杆壁，所述旋转杆的另一端设有转盘，所述弹簧固定在所述齿条的下端。

进一步的，所述磁铁为永磁体。

进一步的，所述磁铁相对面为同极。

进一步的，所述齿条的长度大于二分之一空心杆的长度。

本实用新型的有益效果为：本实用新型结构简单，使用方便，在杀青机工作的时候杀青机下方的减震装置会为杀青机减少机子相对于地面的震动，并且在吸能盒在面对小型震动的时候可以很好的过滤，由于磁铁的同性相斥和永磁体的稳定性，可以增加吸能盒的使用寿命，在面对较大震动的时候减震组件会将其很好的过滤，并且转动转盘可以改变齿条距离实心杆的距离，进一步的可以调节弹簧的受压程度，改变减震装置的弹力的大小，根据不同的震动力度进行修改弹力的大小，使得在减震的过程中以最小的减震行程达到较好的减震效果。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1是根据本实用新型实施例减震茶叶杀青机的主视结构示意图；

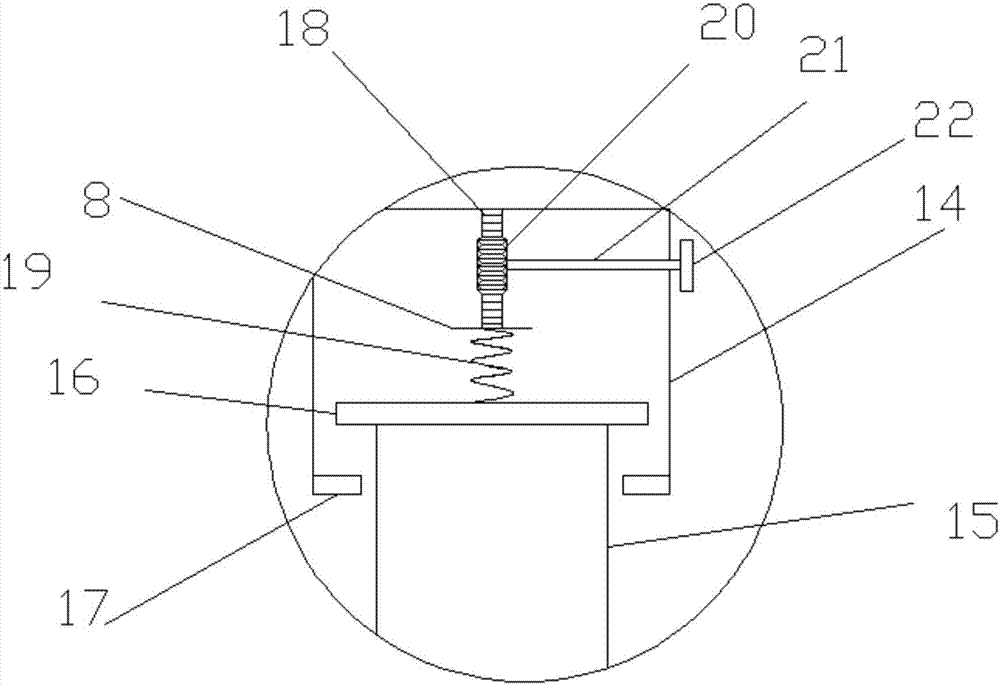

图2是图1中A处局部放大图。

图中：

1、壳体；2、电机；3、内筒；4、搅拌桨；5、减震装置；6、吸能盒；7、伸缩杆；8、减震组件；9、固定板；10、底板；11、折板；12、长杆；13、磁铁；14、空心杆；15、实心杆；16、挡板；17、限位凸块；18、齿条；19、弹簧；20、齿轮；21、旋转杆；22、转盘。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1-2所示，根据本实用新型实施例所述的一种减震茶叶杀青机，一种减震茶叶杀青机，其特征在于，包括壳体1、电机2和内筒3，所述内筒3置于壳体1内部，所述电机2置于壳体1的一侧，所述电机2与搅拌桨4连接，所述壳体1下端设有减震装置5；

所述减震装置5，包括吸能盒6、伸缩杆7和减震组件8，所述吸能盒6包括固定板9、底板10和折板11，所述固定板9固定在所述壳体1的下端，所述折板11对称固定在所述固定板9的两端，所述折板11的下端与所述底板10固定连接，所述折板11折角处设有长杆12，所述长杆12的一端设有磁铁13，所述伸缩杆7包括空心杆14和实心杆15，所述空心杆14固定在所述底板10的下端，所述实心杆15置于所述空心杆14的内部，所述实心杆15上端设有挡板16，所述空心杆14内壁上设有与所述挡板16相配合的限位凸块17，所述实心杆15上端设有减震组件8，所述减震组件8包括齿条18、弹簧19和齿轮20，所述齿条18置于空心杆14的内壁上，所述齿条18与所述齿轮20啮合，所述齿轮20上设有旋转杆21，所述旋转杆21固定在所述空心杆14壁上且穿过空心杆14壁，所述旋转杆21的另一端设有转盘22，所述弹簧19固定在所述齿条18的下端。

借助上述技术方案，在杀青机工作的时候杀青机下方的减震装置5会为杀青机减少机子相对于地面的震动，并且在吸能盒6在面对小型震动的时候可以很好的过滤，由于磁铁13的同性相斥和永磁体的稳定性，可以增加吸能盒6的使用寿命，在面对较大震动的时候减震组件8会将其很好的过滤，并且转动转盘22可以改变齿条18距离实心杆15的距离，进一步的可以调节弹簧19的受压程度，改变减震装置5的弹力的大小，根据不同的震动力度进行修改弹力的大小，使得在减震的过程中以最小的减震行程达到较好的减震效果。

此外，在一个实施例中，所述磁铁13为永磁体。

另外，在一个实施例中，所述磁铁13相对面为同极。

此外，在一个实施例中，所述齿条18的长度大于二分之一空心杆14的长度。

本实用新型的有益效果为：本实用新型结构简单，使用方便，在杀青机工作的时候杀青机下方的减震装置5会为杀青机减少机子相对于地面的震动，并且在吸能盒6在面对小型震动的时候可以很好的过滤，由于磁铁13的同性相斥和永磁体的稳定性，可以增加吸能盒6的使用寿命，在面对较大震动的时候减震组件8会将其很好的过滤，并且转动转盘22可以改变齿条18距离实心杆15的距离，进一步的可以调节弹簧19的受压程度，改变减震装置5的弹力的大小，根据不同的震动力度进行修改弹力的大小，使得在减震的过程中以最小的减震行程达到较好的减震效果。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
